Informazioni di Base.
Model No.
H500-07D5T4G
Collegamento di Trasformazione
AC-DC-Inverter a frequenza variabile
Funzione
Simple Type, Ascensore Speciale, Tessile Speciale
Marca
H-Wise
colore
nero
frequenza di ingresso
50 hz
tensione di ingresso
trifase, 380 v.
modalità di controllo
controllo vettoriale aperto (svc), controllo v/f.
certificato
iso9001, ce
warranty
2 anni
tempo di consegna
7-10 giorni lavorativi
Pacchetto di Trasporto
Carton Box
Specifiche
256*146*182mm
Marchio
H-WISE
Origine
Zhejiang, China
Codice SA
8504409999
Capacità di Produzione
100000per/Year

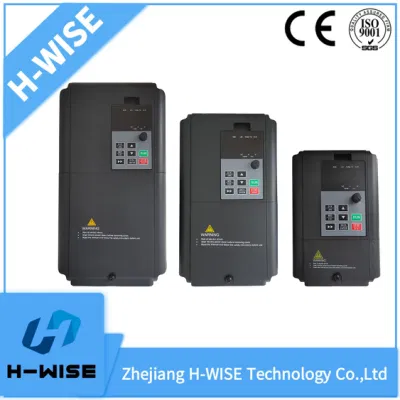

Descrizione del Prodotto
Descrizione del prodotto:
La serie H500 offre prestazioni elevate con convertitore di frequenza di controllo vettoriale IGBT realizzato da H-WISE per soddisfare le esigenze del mercato industriale e delle applicazioni.
Il sistema dispone di tre metodi di controllo: SVC, FVC e V/F.
La sua massima frequenza: 0~500Hz per il controllo vettoriale; 0~3200Hz per il controllo V/F.
Coppia iniziale: Tipo g: 0,5 Hz/150% (SVC); 0 Hz/180% (FVC)
Tipo P: 0.5Hz/100%
Sovraccarico: Tipo G: Corrente di velocità 150% 60 secondi; corrente di velocità 180% 3 secondi
Tipo P : Corrente di frequenza 120% 60 secondi; corrente di frequenza 150% 3 secondi
Raggiungere 16 velocità tramite PLC o TERMINALE DI.
Funzione PID incorporata: Sistema di controllo a circuito chiuso controllato dal processo
Facile da utilizzare, supporta RS485, interfaccia di comunicazione Modbus, interfaccia di comunicazione CAN opzionale, interfaccia scheda di estensione PG
Classe di potenza: 380 V 3PH, 0.75-400KW
Targhetta:
Caratteristiche del prodotto:
Modello serie H500:
Standard tecnico serie H500:
Schema elettrico standard:
0.75 KW
Campo di applicazione:
L'inverter serie H500 è ampiamente utilizzato nelle macchine utensili, nel mandrino del centro di lavorazione, nell'ascensore, nelle macchine tessili, macchine in plastica, macchine per la stampa e il confezionamento, ventilatori e pompe per acqua, compressori per aria condizionata e altri settori, per la maggior parte dei clienti creare una buona esperienza d'uso.
Immagini online dell'applicazione:
DIMENSIONE:(UNITÀ:MM)
Profilo della fabbrica:
FAQ :
1,posso ottenere alcuni campioni?
Sì, l'ordine campione è disponibile per il controllo di qualità e il test di mercato.
Campione prodotto acquistare un set prodotto (1.5KW o 2.2KW) e ottenere in omaggio un set prodotto (0,4KW o 0,75KW).
2,Qual è il tempo di consegna?
Di solito ci vogliono 7-10 giorni lavorativi.
3,quali sono i termini della garanzia?
Offriamo 2 anni di garanzia.
4,l'inverter può essere collegato al computer?
Sì, tutti gli inverter sono dotati di porta RS485 integrata e supportano il protocollo di comunicazione Modbus.
5,come fa la vostra fabbrica a controllare la qualità?
La qualità è prioritaria, attribuiamo sempre l'importanza al controllo di qualità dall'inizio alla fine della produzione. Ogni prodotto sarà completamente assemblato e testato con cura prima dell'imballaggio e della spedizione .
6,i prodotti sono disponibili a magazzino?
A seconda della vostra richiesta, abbiamo modelli standard in stock. Alcuni prodotti speciali e grandi ordini saranno prodotti di recente secondo il vostro ordine.
7,potete vendere i pezzi di ricambio?
Se si utilizzano prodotti H-WISE, possiamo vendere parti di ricambio.
8,come posso fidarmi di te?
I valori della nostra azienda sono integrità, responsabilità, innovazione e cooperazione e la nostra azienda è stata sottoposta a revisione e approvata CE, ISO9001. Il rapporto di valutazione può essere inviato tramite e-mail Siamo anche il fornitore del Made in China Premium member.
La serie H500 offre prestazioni elevate con convertitore di frequenza di controllo vettoriale IGBT realizzato da H-WISE per soddisfare le esigenze del mercato industriale e delle applicazioni.
Il sistema dispone di tre metodi di controllo: SVC, FVC e V/F.
La sua massima frequenza: 0~500Hz per il controllo vettoriale; 0~3200Hz per il controllo V/F.
Coppia iniziale: Tipo g: 0,5 Hz/150% (SVC); 0 Hz/180% (FVC)
Tipo P: 0.5Hz/100%
Sovraccarico: Tipo G: Corrente di velocità 150% 60 secondi; corrente di velocità 180% 3 secondi
Tipo P : Corrente di frequenza 120% 60 secondi; corrente di frequenza 150% 3 secondi
Raggiungere 16 velocità tramite PLC o TERMINALE DI.
Funzione PID incorporata: Sistema di controllo a circuito chiuso controllato dal processo
Facile da utilizzare, supporta RS485, interfaccia di comunicazione Modbus, interfaccia di comunicazione CAN opzionale, interfaccia scheda di estensione PG
Classe di potenza: 380 V 3PH, 0.75-400KW
Targhetta:
Caratteristiche del prodotto:
Modello serie H500:
Standard tecnico serie H500:
| Articolo | Specifiche | ||
| Funzioni di base | Sistema di controllo | Inverter per uso generale vettoriale di corrente. | |
| Motore compatibile | Motori a induzione. | ||
| Frequenza massima | Controllo vettoriale: 0~500 Hz; Controllo V/F: 0~3200Hz. | ||
| Frequenza portante | 0,8 kHz~12 kHz; a seconda del carico, può essere regolato automaticamente. | ||
| Risoluzione di input | Digitale: 0,01 Hz; analogico: Frequenza massima×0.1%. | ||
| Modalità di controllo | Controllo vettoriale aperto (SVC); Controllo vettoriale ad anello chiuso (FVC); Controllo V/F (scalare). | ||
| Coppia iniziale | Tipo G: 0,5 Hz/150% (SVC); 0 Hz/180% (FVC). Tipo P: 0.5Hz/100%. | ||
| Gamma di velocità | 1: 100 (SVC) | 1: 1000 (FVC) | |
| Precisione della velocità | ±0.5% (SVC) | ±0.02% (FVC) | |
| Precisione della coppia | ±5% (FVC) | ||
| Capacità di sovraccarico | Tipo G: 150% corrente nominale 60 s; 180% corrente nominale 3 s; Tipo P: 120% corrente nominale 60 s; 150% corrente nominale 3 s. | ||
| Sovralimentazione coppia | Automatico | Manuale 0.1%~30.0% | |
| Curva V/F. | Curva V/F in linea retta Curva V/F multipunto Curva V/F di potenza N (2 potenze, 1.4 potenze, 1.6 potenze, 1.8 potenze, 2 potenze quadrate) | ||
| Separazione V/F. | Due tipi: Separazione completa; separazione parziale. Uscita AVR. | ||
| Modalità rampa | Rampa in linea retta Rampa curva s. Quattro gruppi di tempo di accelerazione/decelerazione: 0.0-6500.0s | ||
| Frenata CC | Frequenza di frenata CC: 0.00 Hz alla frequenza massima Tempo di frenata: 0.0-36,0 s. Valore corrente di azione frenante: 0.0%-100.0% | ||
| Comando JOG | Gamma di frequenza DI SFALSAMENTO: 0.00-50.00 Hz Tempo di accelerazione/decelerazione A IMPULSI: 0.0-6500.0s | ||
| PLC semplice | Fino a 16 velocità tramite la semplice funzione PLC o. Terminali DI | ||
| PID integrato | Sistema di controllo a circuito chiuso controllato dal processo | ||
| Tensione automatica regolazione (AVR) | Mantenere automaticamente la tensione di uscita costante quando la tensione di rete oscilla. | ||
| Stallo sovratensione/sovracorrente controllo | La corrente e la tensione vengono limitate automaticamente durante il processo di funzionamento in modo da evitare frequenti interventi dovuti a sovratensione/sovracorrente. | ||
| Funzione di limitazione rapida della corrente | Proteggere l'inverter da malfunzionamenti di sovracorrente. | ||
| Limite di coppia e controllo | Può limitare automaticamente la coppia ed evitare frequenti scatti di sovracorrente durante il processo di funzionamento. Il controllo della coppia può essere implementato in modalità FVC. | ||
| Fermarsi per un secondo | Quando si verifica l'interruzione istantanea, la tensione viene compensata dall'energia di retroazione del carico per mantenere il convertitore in funzione per un breve periodo di tempo. | ||
| Caratteristiche di personalizzazione | Limitazione rapida del flusso | Evitare frequenti guasti di sovracorrente negli inverter | |
| Controllo della fasatura | Intervallo di tempo: 0.0-6500.0 minuti | ||
| Commutazione a due motori | È possibile commutare due motori tramite due gruppi di parametri del motore. | ||
| Bus di campo | RS485, Profibus-DP, CANlink, CANopen (schede di estensione necessarie) | ||
| Potente software di background | Supporta il funzionamento dei parametri del convertitore di frequenza e la funzione dell'oscilloscopio virtuale. Il monitoraggio grafico dello stato interno del convertitore di frequenza può essere realizzato mediante oscilloscopio virtuale | ||
| Operazioni | Origine comando | Tastiera Terminali di controllo Porta di comunicazione seriale È possibile effettuare il passaggio da una sorgente all'altra in vari modi. | |
| Sorgente di frequenza | 11 sorgenti di frequenza, quali impostazioni digitali, impostazioni di tensione analogica, impostazioni di corrente analogica, impostazione degli impulsi e impostazione della porta di comunicazione seriale. È possibile effettuare il passaggio da una sorgente all'altra in vari modi. | ||
| Ausiliario sorgente di frequenza | 11 sorgenti di frequenza ausiliarie. Può implementare la sintonizzazione fine della sintesi di frequenza e frequenza ausiliaria. | ||
| Terminale di ingresso | 6 terminali di ingresso digitale (DI) (DI5 supporta fino a 100 kHz di ingresso ad alta velocità) 3 terminali di ingresso analogico (ai) che supportano una tensione di 0-10 V. Ingresso o corrente 0-20 ma | ||
| Terminale di uscita | 2 terminali di uscita digitale (DO) (FM supporta l'uscita del segnale a onda quadra da 0-10 kHz) 1 terminale di uscita relè 2 terminali di uscita analogica (AO) che supportano un'uscita di corrente di 0-20 ma o una tensione di 0-10 V. | ||

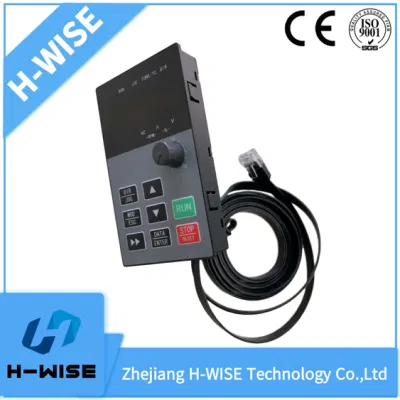

| Display e pannello | Display a LED | Visualizza i parametri. | |
| Blocco chiave | Può bloccare i tasti parzialmente o completamente e definire l'intervallo di funzione di alcuni tasti in modo da evitare errori di conduzione. | ||
| Funzioni di protezione | Rilevamento di cortocircuito del motore all'accensione, protezione da perdita di fase di ingresso/uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento e protezione da sovraccarico. | ||
| Parti opzionali | SCHEDA PG, unità freno, scheda RS485, scheda CAN, scheda Profibus-DP. | ||
| Ambiente | Posizione | Al chiuso, senza luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo di petrolio, vapore, gocciolamento o sale. | |
| Altitudine | Meno di 1000 m. | ||
| Temperatura ambiente | Da -10°C a +40°C. (Valore nominale se la temperatura ambiente è compresa tra 40°C e 50°C) | ||
| Umidità | Inferiore al 95% di umidità relativa, senza condensa | ||
| Vibrazione | Inferiore a 5,9 m/s2 (0,6 g). | ||
| Temperatura di conservazione | -20ºC~+60ºC. | ||
Schema elettrico standard:
0.75 KW
Campo di applicazione:
L'inverter serie H500 è ampiamente utilizzato nelle macchine utensili, nel mandrino del centro di lavorazione, nell'ascensore, nelle macchine tessili, macchine in plastica, macchine per la stampa e il confezionamento, ventilatori e pompe per acqua, compressori per aria condizionata e altri settori, per la maggior parte dei clienti creare una buona esperienza d'uso.
Immagini online dell'applicazione:
DIMENSIONE:(UNITÀ:MM)
| Modello inverter | Dimensioni (mm) | Fori(mm) | Netto (Kg) | |||||
| S1 | H1 | H | W | D | D1 | |||
| H500-07D5T4G | 131 | 243 | 256 | 146 | 182 | 72 | φ5 | 3.3 |
Profilo della fabbrica:
FAQ :
1,posso ottenere alcuni campioni?
Sì, l'ordine campione è disponibile per il controllo di qualità e il test di mercato.
Campione prodotto acquistare un set prodotto (1.5KW o 2.2KW) e ottenere in omaggio un set prodotto (0,4KW o 0,75KW).
2,Qual è il tempo di consegna?
Di solito ci vogliono 7-10 giorni lavorativi.
3,quali sono i termini della garanzia?
Offriamo 2 anni di garanzia.
4,l'inverter può essere collegato al computer?
Sì, tutti gli inverter sono dotati di porta RS485 integrata e supportano il protocollo di comunicazione Modbus.
5,come fa la vostra fabbrica a controllare la qualità?
La qualità è prioritaria, attribuiamo sempre l'importanza al controllo di qualità dall'inizio alla fine della produzione. Ogni prodotto sarà completamente assemblato e testato con cura prima dell'imballaggio e della spedizione .
6,i prodotti sono disponibili a magazzino?
A seconda della vostra richiesta, abbiamo modelli standard in stock. Alcuni prodotti speciali e grandi ordini saranno prodotti di recente secondo il vostro ordine.
7,potete vendere i pezzi di ricambio?
Se si utilizzano prodotti H-WISE, possiamo vendere parti di ricambio.
8,come posso fidarmi di te?
I valori della nostra azienda sono integrità, responsabilità, innovazione e cooperazione e la nostra azienda è stata sottoposta a revisione e approvata CE, ISO9001. Il rapporto di valutazione può essere inviato tramite e-mail Siamo anche il fornitore del Made in China Premium member.
