Informazioni di Base.
Model No.
6AV2124-0UC02-0ax1
Stato
Nuovo
Su misura
Non personalizzati
Materiale
Lega di alluminio
Pacchetto di Trasporto
Carton
Specifiche
TFT Display
Origine
Germany, China
Codice SA
8528521100
Capacità di Produzione
50000pieces/Year
Descrizione del Prodotto

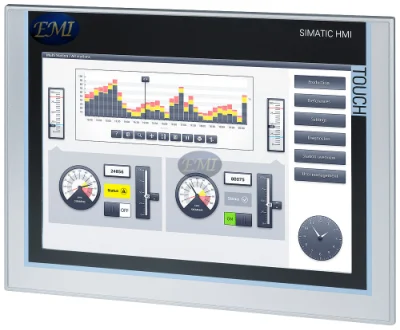

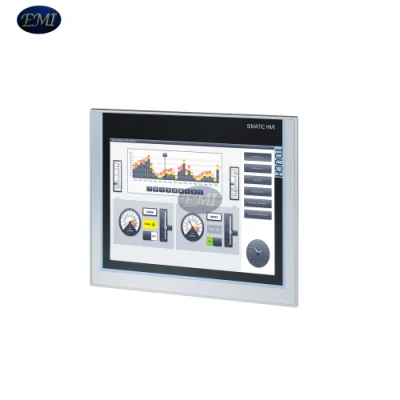

Touch Panel con display TFT widescreen SIMATIC Tp1500 da 15 pollici 6AV2124-0UC02-0ax1
Design
Scheda tecnica 6AV2124-0UC02-0AX1
Shenzhen Aimqt Technology Co., Ltdfondata nel marzo 2016, il campo di applicazione del progetto di gestione generale comprende accessori per apparecchiature di automazione, strumenti e misuratori, valvole, interruttori, semiconduttori elettronici, Prodotti elettronici, prodotti digitali, componenti elettronici, prodotti per le comunicazioni, software e hardware per computer, apparecchiature di sicurezza, prodotti per la conservazione dell'energia e la tutela dell'ambiente, prodotti intelligenti per la casa; commercio elettronico operativo; commercio domestico, importazione ed esportazione di beni e tecnologia. Automazione elettrica, importazione ed esportazione per l'attività principale.
Fin dalla sua fondazione, Aimqet fornisce servizi di automazione industriale, fornendo ai clienti prodotti di alta qualità e soluzioni di automazione. Nel processo di business a lungo termine, Emicic ha stabilito buone partnership con produttori internazionali ben noti.
Allo stesso tempo, Aimqreet attribuisce grande importanza alla ricerca e allo sviluppo di prodotti, investendo molti fondi, produzione indipendente e sviluppo di apparecchiature elettriche come la centrale di distribuzione di energia elettrica e messa in uso. Per i clienti che si trovano a testare le prestazioni dei prodotti, a linee di produzione automatizzate, a apparecchiature elettroniche, a filo e a cavo e ad altri aspetti della riforma e dello sviluppo delle apparecchiature per il risparmio energetico, progettare, trasformare la moltitudine di apparecchiature di automazione e sistemi di controllo dell'automazione e fornire un supporto affidabile e professionale, e servizi di prevendita, vendita e post-vendita - drago, dal cliente il costante alto elogio.
Panoramica
Pannelli Comfort HMI SIMATIC - dispositivi standard
- Eccellente funzionalità HMI per applicazioni impegnative
- Display TFT widescreen con 4", 7", 9", 12", 15", diagonali da 19" e 22" (tutti i 16 milioni di colori) con un'area di visualizzazione fino al 40% in più rispetto ai dispositivi precedenti
- Funzionalità high-end integrate con archivi, script, visualizzatore PDF/Word/Excel, Internet Explorer, Media Player e Web Server
- Display regolabili da 0 a 100% tramite PROFIENERGY, tramite progetto HMI o controller
- Design industriale moderno, parti anteriori in alluminio fuso per 7" in su
- Installazione verticale per tutti i dispositivi touch
- Protezione dei dati in caso di interruzione dell'alimentazione per Il dispositivo e per la scheda di memoria SIMATIC HMI
- Concetto innovativo di servizio e messa in servizio
- Prestazioni ottimali con tempi di aggiornamento dello schermo ridotti
- Adatto per ambienti industriali estremamente difficili grazie a approvazioni estese Come le approvazioni ATEX 2/22 e marine
- Tutte le versioni possono essere utilizzate come client OPC UA o come server
- Dispositivi a chiave con LED in ogni tasto funzione e nuovo meccanismo di inserimento del testo, simile ai tastierini dei telefoni cellulari
- Tutte le chiavi hanno una durata di 2 milioni di operazioni
- Configurazione con il software di progettazione WinCC del framework di progettazione TIA Portal.
Vantaggi
- Componente integrale di Totally Integrated Automation (TIA):
Aumento della produttività, riduzione dei costi di progettazione, riduzione dei costi del ciclo di vita- Può essere utilizzato anche in posizione verticale dove viene installato lo spazio è limitato (tutti i dispositivi touch)
- Riduzione dei costi di servizio e di messa in servizio grazie a:
- Tempi di configurazione e messa in funzione brevi grazie a una progettazione efficiente e rapida download del progetto
- Backup automatico tramite scheda di memoria HMI SIMATIC opzionale
- Lunga durata della retroilluminazione
- Design senza manutenzione
- Protezione dei dati in caso di interruzione dell'alimentazione
- Rappresentazione semplice e intuitiva dei valori di processo grazie, ad esempio, ai campi di input/output, alla grafica, alle curve di tendenza, grafici a barre, testo e bitmap
- La libreria grafica è disponibile con oggetti schermo preconfigurati
- Può essere utilizzato in tutto il mondo:
- 32 lingue online (incl È possibile configurare set di caratteri asiatici e cirillici)
- È possibile passare online fino a 32 lingue
- Testi e grafica dipendenti dalla lingua
- Interfacce hardware e software standard per aumentare la flessibilità e risparmiare su hardware aggiuntivo:
- PROFIBUS e PROFINET integrati (con 7" e superiore, due porte PROFINET con switch integrati, con interfaccia aggiuntiva da 15" e superiore con supporto Gigabit)
- Due slot per schede SD per la memorizzazione di archivi, dati utente e backup automatico
- Interfacce host USB per il collegamento di unità flash USB, tastiera, mouse e stampante
- Con 7" e superiore, interfaccia di uscita audio per l'uso con il lettore multimediale integrato
- I formati di archiviazione standard Windows (CSV) per archivi e ricette consentono un'ulteriore elaborazione con strumenti standard (ad es Microsoft Excel)
- SM@rtServer per l'accesso remoto tra diversi sistemi HMI SIMATIC o dispositivi terminali mobili.
Applicazione
I pannelli Comfort SIMATIC HMI possono essere utilizzati ovunque macchine e impianti siano controllati e monitorati localmente, sia nella produzione, sia nell'automazione dei processi e degli edifici. Possono essere utilizzati in tutti i tipi di settori e applicazioni. Sono ideali per le attività di visualizzazione più impegnative e grazie alla funzionalità integrata, è possibile selezionare il dispositivo giusto per ogni applicazione.
Design
TP1500 Comfort
- Display TFT widescreen da 15.4", risoluzione 1280 x 800, 16 milioni di colori
- 2 PROFINET (2 porte con switch integrato + interfaccia aggiuntiva con Gigabit Supporto) e 1 interfaccia PROFIBUS
- Schermo a sfioramento
- Innovativo successore del Multi Panel MP Touch da 377 12"
Scheda tecnica 6AV2124-0UC02-0AX1
| SIMATIC HMI TP1500 Comfort, pannello Comfort, funzionamento a sfioramento, display TFT widescreen da 15", 16 milioni di colori, interfaccia PROFINET, interfaccia MPI/PROFIBUS DP, memoria di configurazione da 24 MB, WEC 2013, configurabile da WinCC Comfort V14 SP1 con HSP | |
| Informazioni generali | |
| Designazione del tipo di prodotto | TP1500 Comfort |
| Display | |
| Design del display | TFT 15.4 poll 331.2 mm 207 mm 16 777 216 |
| Diagonale dello schermo | |
| Larghezza del display | |
| Altezza del display | |
| Numero di colori | |
| Risoluzione (pixel) | |
| 280 pixel 800 pixel |
| Retroilluminazione | |
| 80 000 ore Sì; 0-100 % |
| Elementi di controllo | |
| Caratteri della tastiera | |
| 0 0 No Sì; tastiera su schermo Sì; tastiera su schermo |
| Toccare funzionamento | |
| Sì; analogico-resistivo |
| Espansioni per il controllo del processo da parte dell'operatore | |
| 40 |
| Tipo di installazione/montaggio | |
| Posizione di montaggio | Verticale Sì 35° |
| Possibilità di montaggio in formato verticale | |
| Possibilità di montaggio in orizzontale | |
| angolo di inclinazione massimo consentito senza ventilazione esterna | |
| Tensione di alimentazione | |
| Tipo di tensione di alimentazione | CC 24 V 19.2 V. 28.8 V. |
| Valore nominale (CC) | |
| Gamma ammessa, limite inferiore (CC) | |
| Gamma ammessa, limite superiore (CC) | |
| Corrente di ingresso | |
| Consumo di corrente (valore nominale) | 1.7 A. 0.5 a²·s |
| Corrente di avviamento in corrente di spunto I²t | |
| Potenza | |
| Ingresso potenza attiva, tip. | 41 W |
| Processore | |
| Tipo di processore | X86 |
| Memoria | |
| Flash | Sì Sì 24 Mbyte |
| RAM | |
| Memoria disponibile per i dati utente | |
| Tipo di output | |
| LED informazioni | No No No No No Sì |
| LED di alimentazione | |
| LED di errore | |
Acustica
| |
| Ora del giorno | |
| Orologio | |
| Sì Sì Sì; la durata del backup è generalmente di 6 settimane Sì |
| Interfacce | |
| Numero di interfacce Ethernet industriali | 2; 2 porte (switch) + porta indipendente 1; RS 422 / 485 combinati 0; insieme a RS 485 |
| Numero di interfacce RS 485 | |
| Numero di interfacce RS 422 | |
| Numero di interfacce RS 232 | 0 2; USB 2.0 0 0 |
| Numero di interfacce USB | |
| Numero di interfacce 20 ma (TTY) | |
| Numero di interfacce parallele | |
| Numero di altre interfacce | 0 2 No |
| Numero di slot per schede SD | |
| Con interfacce software | |
| Ethernet industriale | |
| 3 2 |
| Protocolli | |
| PROFINET | Sì |
| Supporta il protocollo per PROFINET io | Sì |
| IRT | Sì Sì Sì |
| PROFIBUS | |
| Ethernet/IP | |
| MPI | Sì |
| Protocolli (Ethernet) | |
| Sì Sì Sì Sì Sì |
| Caratteristiche WEB | |
| Sì Sì Sì Sì Sì Sì Sì No |
| Modalità di ridondanza | |
| Ridondanza dei supporti | |
| - MRP | Sì |
| Altri protocolli | |
| No Sì |
| Interrupt/diagnostica/informazioni di stato | |
| Diagnosi | |
| Sì; controller S7 |
| EMC | |
| Emissione di interferenze radio secondo EN 55 011 | |
| Sì No |
| Grado e classe di protezione | |
| IP (nella parte anteriore) | IP65 IP20 Sì Sì |
| IP (posteriore) | |
NEMA (anteriore)
| |
| Standard, approvazioni, certificati | |
| Marchio CE | Sì Sì Sì Sì Sì |
| CULus | |
| RCM (PRECEDENTEMENTE C-TICK) | |
| Approvazione KC | |
| EAC (in precedenza Gost-R) | |
| Utilizzare in aree pericolose | |
| Sì Sì Sì No Sì; per iscrizione sulla targhetta dei dati del dispositivo No; disponibile a breve Sì; per iscrizione sulla targhetta dati del dispositivo No; disponibile a breve |
| Approvazione marina | |
| No No No No No No No No No No No No |
| Condizioni ambientali | |
| Adatto per l'uso in ambienti interni | Sì No |
| Adatto per l'uso all'aperto | |
| Temperatura ambiente durante il funzionamento | |
| Funzionamento (installazione verticale) | |
| 0 °C. 50 °C; (55 °C, vedere la voce ID: 64847814) |
| Funzionamento (angolo di brandeggio max.) | |
| 0 °C. 40 °C. |
| Funzionamento (installazione verticale, formato verticale) | |
| 0 °C. 40 °C. |
| Funzionamento (angolo di inclinazione max., formato verticale) | |
| 0 °C. 40 °C. |
| Temperatura ambiente durante lo stoccaggio/trasporto | |
| -20 °C. 60 °C. |
| Umidità relativa | |
| 90%; senza condensa |
| Sistemi operativi | |
| proprietario | No |
| sistema operativo preinstallato | |
| Sì; Windows Embedded Compact 2013 |
| configurazione / intestazione | |
| Indicatore di messaggio | Sì |
| Sistema di allarme (incl. Buffer e conferma) | Sì |
| Visualizzazione del valore di processo (uscita) | Sì |
| Valore di processo predefinito (input) possibile | Sì |
| Gestione delle ricette | Sì |
| Software di configurazione | |
| No |
| No |
| No |
| No |
| No |
| No |
| Sì; V14 SP1 HSP e superiore |
| Sì; V14 SP1 HSP e superiore |
| Sì; V14 SP1 HSP e superiore |
| Lingue | |
| Lingue online | |
| 32 |
| Lingue del progetto | |
| 32 |
| Funzionalità in WinCC (TIA Portal) | |
| Librerie | Sì |
Applicazioni/opzioni
| Sì Sì Sì Sì Sì Sì Sì Sì |
| Numero di script Visual Basic | |
Pianificatore attività
| Sì Sì |
| Sistema di messaggi | |
| 32 |
| |
| - numero di messaggi bit | 6 000 |
| |
| - numero di messaggi analogici | 200 |
| Sì |
| Sì |
| Sì |
| SIMOTION, ... ) | |
| 80 |
| 8 |
| Sì |
| Sì |
