Controller logico programmabile ad alte prestazioni EtherCAT Bus programmazione multipla PLC Lingue supportate

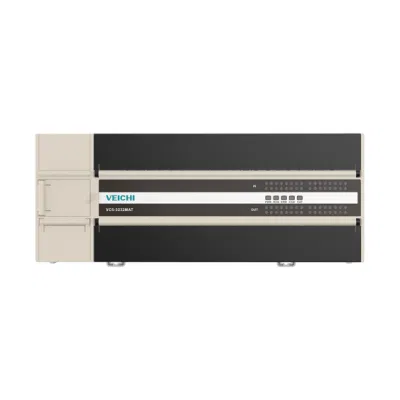

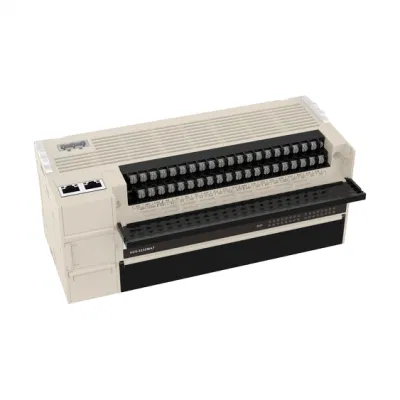

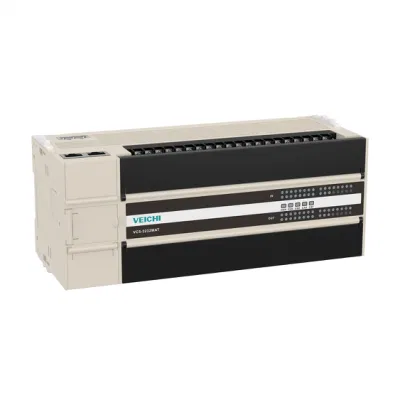

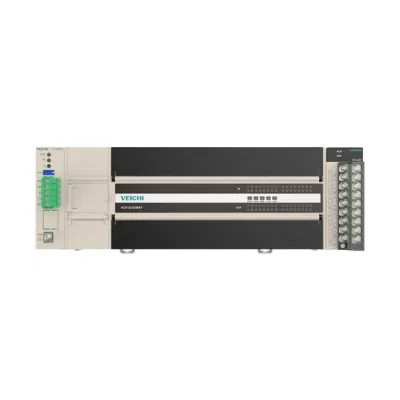

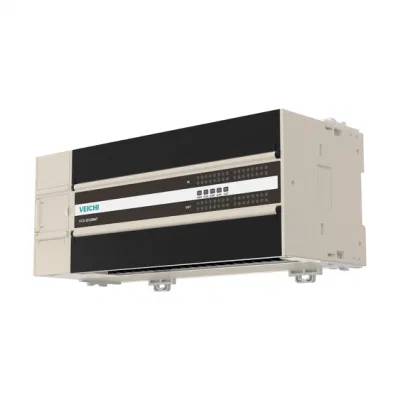

>>>Panoramica dei PLC ad alte prestazioni EtherCAT bus serie VC5

Il PLC serie VC5 è una nuova generazione di PLC bus ad alte prestazioni sviluppato da VEICHI. Grazie alla tecnologia dell'architettura dual-core, è dotato di potenti funzionalità di controllo del movimento, il ciclo di comunicazione più veloce è 250μs e la precisione del tempo di sincronizzazione è ±80 ns. È possibile realizzare il controllo del movimento bus EtherCAT fino a 32 assi reali. Può soddisfare i requisiti di capacità dell'albero del nastro e i severi requisiti di controllo dei costi, riducendo la pressione sulla produzione.

1. Supporta 32 assi reali e da 32 a 64 assi immaginari.
2. Lo spazio del programma utente supporta 200K passi.
3. 8 canali di conteggio in ingresso ad alta velocità 200 kHz e 8 canali di uscita ad alta velocità 200 kHz.
4. RS485, CAN, Ethernet ed EtherCAT, l'interfaccia può realizzare una comunicazione di rete multilivello.

>>>supporto del controllo del movimento del bus EtherCAT a 32 assi

Supporto Ethernet industriale avanzato, funzionamento distribuito di stazioni master e slave, installazione comoda e ciclo di trasmissione delle informazioni ridotto. La velocità di comunicazione è elevata, il tempo di sincronizzazione è breve e sono supportate le modalità di controllo del funzionamento, come linea retta, arco e camma.

>>>supporto del protocollo CANopen

Supporta il protocollo CANopen master, slave e CAN free (protocollo 301/402).

>>>realizzare la comunicazione di rete multilivello

VC5 supporta EtherCAT, Ethernet (Modbus-TCP, TCP/IP), CANopen, RS485 (Modbus, Protocollo libero), RS232, tipo C. Supporta il protocollo N:N sviluppato indipendentemente da VEICHI. È possibile realizzare una comunicazione di rete multilivello. Nei casi in cui vi è interazione di informazioni con servo, visione, robot, pistola di scansione di codice, MES, ecc., offre un miglioramento dell'efficienza complessiva per la produzione.

>>>supporto della funzione di camma elettronica e marcia elettronica

>>>interpolazione lineare, interpolazione circolare

>>>8 ingressi di conteggio ad alta velocità, 8 uscite a impulsi ad alta velocità

Supporto monofase, bifase (Up/Down), conteggio fase AB. Supporta 4 conteggi moltiplicatori, un contatore ad alta velocità supporta 8 canali per la monofase, la frequenza più alta è 200 kHz e la doppia fase supporta 4 canali, e la frequenza più alta è 200 kHz.

Fornisce 8 uscite a impulsi ad alta velocità con una frequenza di uscita di 200 kHz. Supporta il gruppo di istruzioni per il controllo del posizionamento, che è comodo per gli utenti per implementare le applicazioni di controllo del movimento.

>>>interfaccia COM

Il modulo CPU fornisce 1 porta di comunicazione seriale RS232 e 1 RS485, rispettivamente denominate COM0 e COM1, e la velocità massima di trasmissione è 115.2k. La porta COM0 può essere utilizzata come porta di programmazione e supporta anche il protocollo slave Modbus RTU. COM1 supporta il protocollo Modbus RTU master/slave, comunicazione accessibile, protocollo N:N, resistenza terminale incorporata e può essere composto.

>>>nuovissimo software di programmazione per PC

I linguaggi di programmazione multipli sono commutati e la programmazione aperta è più facile da manipolare.

1. Supportare più linguaggi di programmazione e la loro conversione reciproca.
2. Impostare rapidamente parametri di comando complessi.
3. Programmazione blocco funzione di supporto.
4. Istruzioni di blocco funzione LD, SFC, FB e altri metodi di programmazione.
5. Generare ed eseguire automaticamente subroutine.
6. Supporto del debug della funzione dell'oscilloscopio.
7. Funzione di registrazione guasti cronologica.
