Informazioni di Base.
Collegamento di Trasformazione
AC-DC-Inverter a frequenza variabile
Natura del potere DC
Tensione a frequenza variabile azionamento
Marca
Xinyuhua
tempo di consegna
30 giorni
prodotto principale
Static Frequecy Converter/Wind System/DC Converter
prodotto principale 2
DC Power Supply. DC to DC Power Supply
altro prodotto
Solar Inverter/Power Supply/Frequency Converter
Pacchetto di Trasporto
Polywood
Specifiche
660*400*700
Marchio
Xinyuhua
Origine
China
Capacità di Produzione
1000sets/Month
Descrizione del Prodotto
Applicazioni tipiche
- Applicazioni industriali da 50 a 60 Hz o da 60 a 50 Hz
- Il convertitore Dockside consente di spegnere i generatori mentre si è in porta per risparmiare carburante ed eliminare l'inquinamento
- Sostituzione dei gruppi elettrogeni motore
- Come alimentatore pulito per isolare una rete instabile da un carico critico

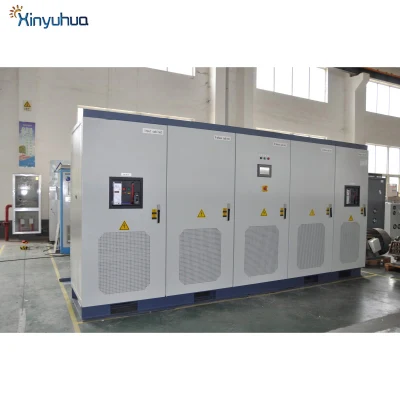

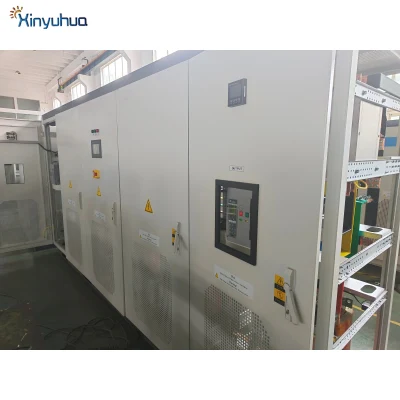

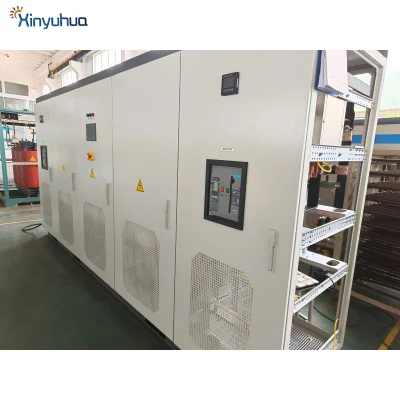

Struttura dei moduli del convertitore di frequenza statico XINYUHUA:
I moduli convertitore di frequenza statica XINYUHUA contengono IGBT, SMPS, radiatore, elettrolisi, capacità, Scheda driver , piastra in rame ecc. i moduli adottano la tecnologia convertitore IGBT , con il vantaggio di elevata affidabilità, piccola capacità, grande risparmio di materiali, peso leggero, facile movimento. Nella progettazione della struttura , ottiene l'alimentazione dello switch e il modulo M57962AL insieme, che può risparmiare più spazio e richiedere più capacità. Ridurrà il costo del 50% rispetto a prodotti simili prodotti da altri paesi. Migliora l'affidabilità del sistema e la distribuzione più uniforme, la struttura più compatta, elegante e bella.
I moduli convertitore di frequenza statica XINYUHUA contengono IGBT, SMPS, radiatore, elettrolisi, capacità, Scheda driver , piastra in rame ecc. i moduli adottano la tecnologia convertitore IGBT , con il vantaggio di elevata affidabilità, piccola capacità, grande risparmio di materiali, peso leggero, facile movimento. Nella progettazione della struttura , ottiene l'alimentazione dello switch e il modulo M57962AL insieme, che può risparmiare più spazio e richiedere più capacità. Ridurrà il costo del 50% rispetto a prodotti simili prodotti da altri paesi. Migliora l'affidabilità del sistema e la distribuzione più uniforme, la struttura più compatta, elegante e bella.
XINYUHUA è un produttore globale specializzato nella progettazione e produzione del convertitore di frequenza. I prodotti sono di elevata affidabilità , frutto della tecnica più avanzata dell'aerospazio e dell'esercito. Max. Capacità: 10000 kva.
Sviluppo di base
Panoramica del prodotto
Convertitore di frequenza statico serie XINYUHUA, con tecnologia di conversione IGBT ed elaborazione digitale, trasforma la tensione trifase da 400 V / 50 Hz in 440 V ~ 480 V/60 Hz. È ampiamente utilizzato nelle navi, costruzione di navi, il garage, la piattaforma e il molo che deve cambiare l'elettricità industriale 50hz a 60hz di alta qualità .
Il convertitore di frequenza statico serie XINYUHUA adotta la tecnologia di convertitore ad alte prestazioni Canada. La scheda a circuito stampato utilizza il processo di indurimento del rivestimento e il trasformatore di uscita utilizza la vernice isolante per impregnazione sotto vuoto e la verniciatura protettiva a spruzzo ad alta temperatura, che ha un elevato livello di isolamento e capacità protettiva. A prova di umidità e polvere IP54. Il corpo dell'armadio utilizza un trattamento spray, in modo che il grado di protezione raggiunga IP22. Nel caso in cui l'impianto di climatizzazione possa adottare un telaio completamente chiuso, il grado di protezione può essere IP54, che in piena conformità con gli standard di certificazione dei prodotti marini CCS della Classification Society.
Caratteristiche e flessibilità principali
- Elevata disponibilità del sistema grazie alla ridondanza avanzata del modulo di alimentazione
- Capacità di fornire immunità in uscita ai disturbi in ingresso (per i rallentamenti di tensione e gli spostamenti di frequenza)
- Il raddrizzatore a fattore di potenza unitario con un THD <3% fornisce armoniche inferiori
- Allineato ai vincoli di spazio non flessibili
- Costi di esercizio e manutenzione minimi
- Protegge carichi sensibili e costosi
- Tensione di uscita a onda sinusoidale pulita
- Fattore di potenza unitario, onda sinusoidale, design raddrizzatore attivo
- Design modulare che garantisce elevata affidabilità e tempi di riparazione brevi
- Collegamento CA completamente isolato utilizzando un trasformatore di uscita
- Ampia gamma di tensioni disponibili, 50 Hz e 60 Hz
- Design a ingombro ridotto
- Il server Web interno e il protocollo Mod-bus TCP consentono il monitoraggio remoto
- Compensazione della caduta di tensione del cavo di uscita
- Opzione di sostituzione del generatore senza interruzioni (sincronizzazione)
- Emulazione del generatore e condivisione del carico
A.elevata affidabilità:
I componenti principali utilizzano il modulo convertitore IGBT Infineon originale tedesco e la protezione dell'unità utilizza Infineon originale. La perfetta trazione assicura il funzionamento affidabile di tutto il sistema .
B.Risposta dinamica rapida (tecnologia brevettuale):
Doppio circuito di feedback a circuito chiuso, corrente interna ad anello garantiscono una non distorsione della forma d 'onda del carico non lineare; la caduta di tensione dell'anello esterno è inferiore all'1% quando la pressione di carico è improvvisa. La velocità di reazione è inferiore a 2 ms.
C.buona interfaccia uomo-computer, elevata precisione di misurazione:
Display di misurazione a quattro finestre per tensione, corrente, frequenza, potenza e fattore di potenza. Utilizziamo i noti produttori di misuratori e il grado di precisione 0.5.
D.elevata capacità di sovraccarico:
L' applicazione del dispositivo di alimentazione è ragionevole. Può resistere a un impatto di corrente nominale 2 volte superiore e non causa cadute di tensione.
E. eccellente stabilità:
La stabilità della frequenza è ≤ 0.01%, la frequenza di uscita è realizzata da shock oscillatore al quarzo , quindi è molto stabile, frequenza precisa.
F.controllo digitale completo:
Utilizzo del microcomputer AVR a chip singolo come unità di controllo centrale. La potente capacità di elaborazione della maggior parte dei controlli hardware tradizionali è sostituita da software, il display di stato in un colpo d'occhio.
G.la densità di potenza più elevata del settore consente di risparmiare il più possibile lo spazio di installazione.
Un convertitore di frequenza statico DA 800 KVA ha dimensioni di soli 3260 * 1200 * 2000 mm. Più moduli collegati in sistemi paralleli ad alta capacità, non solo bello ma anche la massima densità di potenza per l'utente.
Convertitore di frequenza statico che utilizza la tecnologia di controllo DSP con automazione e intelligenza :
A. con il touch screen LCD da 7 pollici , è in grado di monitorare e visualizzare lo stato di funzionamento del convertitore di frequenza statico, il parametro, l'elettricità del generatore, il tipo di errore .
B.using il protocollo di comunicazione Modbus , abbinato al software di monitoraggio del PC , può realizzare il monitoraggio remoto tramite computer.
(può essere il monitoraggio remoto in tempo reale dell'avvio e dell'arresto del convertitore, visualizzare lo stato di funzionamento del convertitore di frequenza, il parametro, l'elettricità del generatore, il tipo di errore per computer)
Modbus ha le seguenti caratteristiche:
(1) standard , aperto, gratuito, gli utenti possono utilizzare il protocollo Modbus in modo sicuro, non hanno bisogno di pagare una licenza, non violano i diritti di proprietà intellettuale.
(2) il Modbus può supportare una varietà di interfacce elettriche , come RS-232, RS-485, ecc. , possono anche essere trasmesse in una varietà di supporti, come doppino intrecciato, fibra, wireless.
(3) il formato del frame Modbus è semplice, compatto, facile da capire. L'utente è facile da usare.
C. con tecnologia di controllo DSP che offre i vantaggi di velocità di calcolo rapida e alta precisione; il chip DSP rafforza la gestione dell'alimentazione, riducendo il consumo energetico.
D. con il chip DSP che integra il circuito periferico nel chip interno , può ottenere un controllo preciso, il circuito può realizzare un circuito digitale completo, una forte capacità anti-interferenza, un semplice debug e manutenzione, una bassa frequenza di guasti. Solo la necessità di aggiornare l'algoritmo di controllo software può migliorare rapidamente le prestazioni del prodotto;
E. il microprocessore sul PCB è un dispositivo programmabile e multifunzionale che accetta dati digitali come ingresso, li elabora secondo istruzioni memorizzate nella sua memoria e fornisce risultati come uscita. È un esempio di logica digitale sequenziale, in quanto ha memoria interna. Il microprocessore rende il convertitore più intelligente e automatizzato
| Modello | 13060 | 13100 | 33150 | 33300 | 331000 | 332000 | 333000 | 334500 | 336000 | 338000 | |||
| Capacità (KVA) | 6 | 10 | 15 | 30 | 100 | 200 | 300 | 450 | 600 | 800 | |||
| Valuta limite output | BASSA(A) | 16.8 | 27.6 | 41.6 | 84 | 276 | nessuno | ||||||
| ALTA(A) | 8.4 | 13.8 | 20.8 | 42 | 138 | 260 | 400 | 600 | 800 | 1050 | |||
| Modello di circuito | Modalità di regolazione della larghezza di impulso IGBT/SPWM | ||||||||||||
| Frequenza di uscita | 45 Hz/60 Hz | ||||||||||||
| Stabilità del carico | ≤±1% | ||||||||||||
| stabilità della frequenza | frequenza fissa≤±0.01%, modulazione di frequenza≤±0.1% | ||||||||||||
| Tensione di ingresso | 220 V±10% | 380 V±10% | |||||||||||
| Fase | monofase | trifase a quattro fili | |||||||||||
| Distorsione delle onde | ≤3% | ||||||||||||
| Tensione di uscita | Basso livello: Sintonizzazione continua da 0 a 150 V; alta qualità: Sintonizzazione continua da 0 a 300 V. | ||||||||||||
| Tempo di reazione | ≤2 ms. | ||||||||||||
| DPI ( punti per pollice ) | frequenzimetro | 0.1Hz | |||||||||||
| Misuratore di tensione | 0,1 V. | ||||||||||||
| Misuratore di corrente | 0. 1 A. | ||||||||||||
| Misuratore di potenza | 0,1 W. | ||||||||||||
| Display amperometro | Visualizzazione di frequenza, tensione, corrente, potenza o numero PF 4 | ||||||||||||
| Funzione di protezione | sovratensione, sovracorrente, sovratemperatura, sovraccarico, cortocircuito, e allarme automatico | ||||||||||||
| Reattanza di isolamento | 500 V c.c. 20MΩ | ||||||||||||
| Isolamento di resistenza alla pressione | 1500 V c.a./5 ma/1 min | ||||||||||||
| Modello di raffreddamento | Raffreddamento a ventola compulsiva | ||||||||||||
| Temperatura di esercizio | -10ºC-45ºC | ||||||||||||
| Umidità relativa | 0-90% (senza condensa) | ||||||||||||
| Altitudine | 1500 metri | ||||||||||||
| Dimensione (L×L×a)mm | 660*400*700 | 830*450*1100 | 1160*520*1370 | 1320*600*1490 | 850*1450*1880 | 1160*1910*1880 | 1260*2000*2080 | 830*3262*2260 | |||||
| modello | 333000 | 3350000 | 33100000 | |
| Capacità (KVA) | 3000 | 5000 | 10000 | |
Ingresso | Tensione | 400 V±15% trifase a 4 fili o trifase a 5 fili | ||
| Frequenza | 45 Hz | |||
| Fattore di potenza | ≥0.90 | |||
| Uscita | Tensione | È possibile scegliere 3 fili trifase, tensione (300-500V/690) | ||
| Frequenza | È possibile scegliere tra 50 Hz/60 Hz | |||
| Stabilità della frequenza | ≤0.01%(0-100% quando il carico cambia,la frequenza di uscita non cambia ) | |||
| Stabilità del carico | ≤3% (carico di resistenza puro al 100%) | |||
| Capacità di sovraccarico | 110% 1 ora, 150% 10 minuti | |||
| Distorsione delle onde | Onda sinusoidale pura,THD≤3% | |||
| Efficienza | ≥90% (carichi del 100%) | |||
| Display | Tensione/ frequenza di ingresso/uscita,tensione/corrente fase trifase,potenza attiva .tempo di lavoro.errore storico ecc. | |||
| Modalità di controllo | Modalità di regolazione della larghezza di impulso IGBT/SPWM | |||
| Classe di protezione | IP54 | |||
| Reattanza di isolamento | >2MΩ | |||
| Isolamento di resistenza alla pressione | 1.800 V c.a./5 ma/1 minuto | |||
| Livello di rumore | 50 dBA @1 metro | |||
| Modello di raffreddamento | Convertitore: trasformatore di raffreddamento del tubo di calore:raffreddamento della ventola a impulsi | |||
| Funzione di protezione | L'alimentatore di uscita ha una perfetta funzione di protezione contro sovratensione, sovracorrente, cortocircuito, surriscaldamento del convertitore . Considerare il diverso controllo del carico elettrico della nave, quando la capacità di carico di uscita raggiunge il valore impostato,si attiva, in modo da controllare il carico elettrico | |||
| Ambiente | -10ºC~+50ºC e 0~90% | |||
Jinan Xinyuhua Energy Technology Co., Ltd. Afferra fermamente la direzione dell'"economia a basse emissioni di carbonio e sviluppo verde", prende "costruire una nuova impresa energetica di prima classe in Cina e anche nel mondo" come obiettivo strategico, porta avanti lo spirito imprenditoriale di "armonia, innovazione e ricerca dell'eccellenza", si sforza di contribuire all'energia pulita, migliorare la struttura del potere e adempiere alla responsabilità sociale. Un'azienda leader in campo multiplo, su vasta scala e potente nel settore energetico mostra costantemente il suo fascino unico e il suo fascino elegante. Continuerà a servire il paese con l'industria, ripagare la società con valore, la base sul mercato con reputazione, e galoppo nel futuro con forza, e avanzare di pari passo con tutti i settori della vita per creare insieme brillantezza!
L'azienda si impegna ad applicare la nuova industria energetica in campo industriale, civile, militare e di altro tipo. I suoi prodotti includono il sistema solare, il sistema di turbine eoliche, il sistema di alimentazione della terra marina, l'alimentatore CC, il raddrizzatore, lo stabilizzatore di tensione e di frequenza, l'alimentatore militare, Jinan Xinyuhua Energy Technology Co., Ltd. Afferra saldamente la direzione di "economia a basso contenuto di carbonio e sviluppo verde", Prende "costruire una nuova impresa energetica di prima classe in Cina e anche nel mondo" come suo obiettivo strategico, porta avanti lo spirito imprenditoriale di "armonia, innovazione e ricerca dell'eccellenza", si sforza di contribuire all'energia pulita, migliorare la struttura energetica e adempiere alla responsabilità sociale. Un'azienda leader in campo multiplo, su vasta scala e potente nel settore energetico mostra costantemente il suo fascino unico e il suo fascino elegante. Continuerà a servire il paese con l'industria, ripagare la società con valore, la base sul mercato con reputazione, e galoppo nel futuro con forza, e avanzare di pari passo con tutti i settori della vita per creare insieme brillantezza!
La nostra rete di marketing aziendale copre l'Europa, il Nord America e l'Asia Pacifico, coprendo più di 50 paesi, tra cui Singapore, Indonesia, Filippine, Bangladesh, Germania, Italia, Belgio, Stati Uniti, Spagna, Australia e altri mercati principali. Per ogni nuovo membro di Xinyuhua, la nuova energia non è solo un'opportunità di business al sole, ma anche un modo di vivere per creare un futuro verde. Sosteniamo il concetto di "qualità del sole, al servizio del mondo", e condividiamo con voi la gioia della crescita di energia verde nel mondo sotto il sole!
Perché scegliere noi?
• Team professionale per il servizio post-vendita 7*24
• team di ricerca e sviluppo esperto e team di vendita professionale
• OEM & ODM Service, valuteremo, progetteremo e produciamo i vostri prodotti personalizzati
• offrire un accordo di riservatezza per proteggere il vostro profitto, con noi la vostra attività sarà in sicurezza il vostro denaro in sicurezza.
Garanzia:
Come nostro cliente, potete usufruire dei seguenti servizi:
(1)un anno di riparazione gratuita della macchina completa;
(2)supporto tecnico
(3) entro 24 ore per rispondere dopo la ricezione della notifica;
(4) manutenzione dei costi per sempre.
Come nostro cliente, potete usufruire dei seguenti servizi:
(1)un anno di riparazione gratuita della macchina completa;
(2)supporto tecnico
(3) entro 24 ore per rispondere dopo la ricezione della notifica;
(4) manutenzione dei costi per sempre.
1 D:sei produttore?
Siamo un produttore di alimentatori professionale con un'alta reputazione in questo campo.
2.Q.avete certificati per i vostri prodotti?
Sì, abbiamo certificazioni CE, standard.
3. D:possiamo stampare il nostro logo?
Possiamo stampare il logo sia sull'alimentatore che sulla confezione.
4. D: Come funziona il sistema di gestione della produzione e di controllo qualità?
Tutto il nostro processo di prodotto segue ISO9001. Ogni processo è dotato di istruttori tecnici. I supervisori QC ispezioneranno regolarmente la produzione. Al termine dei prodotti, effettueremo test di prestazioni durante la produzione e test di qualità completi.
