Informazioni di Base.
Model No.
6AV2124-2DC01-0ax0
Stato
Nuovo
Su misura
Non personalizzati
Materiale
Lega di alluminio
diagonale dello schermo
4.3 pollici
larghezza del display
95 mm
altezza del display
53.8 mm
numero di colori
16 777 216
risoluzione orizzontale dell′immagine
480 Pixel
risoluzione verticale dell′immagine
800 Pixel
Pacchetto di Trasporto
Carton
Specifiche
TFT Display
Origine
China
Codice SA
8528521100
Capacità di Produzione
99999pieces/Year
Descrizione del Prodotto
Display TFT widescreen da 4 pollici con funzionamento a sfioramento o a chiave Ktp400 Pannello Comfort 6AV2124-2DC01-0ax0
Shenzhen Aimqt Technology Co., Ltd è un'impresa high-tech che integra la vendita di prodotti per il controllo industriale, la progettazione, lo sviluppo e la trasformazione dell'ingegneria dell'automazione. La nostra azienda è dotata di team affidabili, per soddisfare le esigenze di controllo dei processi di automazione di vari settori, per fornire servizi affidabili ed efficienti e una soluzione globale di automazione.
Shenzhen Aimqt Technology Co., Ltd fondata nel marzo 2016, il campo di applicazione del progetto di gestione generale comprende accessori per apparecchiature di automazione, strumenti e misuratori, valvole, interruttori, semiconduttori elettronici, Prodotti elettronici, prodotti digitali, componenti elettronici, prodotti per le comunicazioni, software e hardware per computer, apparecchiature di sicurezza, prodotti per la conservazione dell'energia e la tutela dell'ambiente, prodotti intelligenti per la casa; commercio elettronico operativo; commercio domestico, importazione ed esportazione di beni e tecnologia. Automazione elettrica, importazione ed esportazione per l'attività principale.
Fin dalla sua fondazione, Aimqet fornisce servizi di automazione industriale, fornendo ai clienti prodotti di alta qualità e soluzioni di automazione. Nel processo di business a lungo termine, Emicic ha stabilito buone partnership con produttori internazionali ben noti.

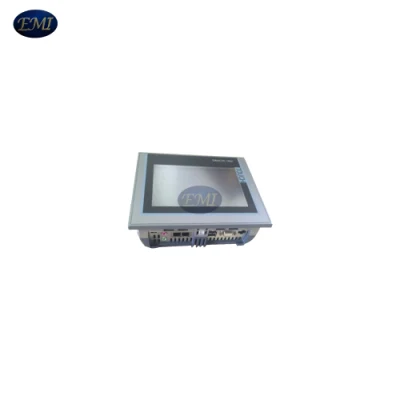

![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](//img6.grofrom.com/www.hejuinverterco.it/226f3j00GnpWhVJgrAoi/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
Allo stesso tempo, Aimqreet attribuisce grande importanza alla ricerca e allo sviluppo di prodotti, investendo molti fondi, produzione indipendente e sviluppo di apparecchiature elettriche come la centrale di distribuzione di energia elettrica e messa in uso. Per i clienti che si trovano a testare le prestazioni dei prodotti, a linee di produzione automatizzate, a apparecchiature elettroniche, a filo e a cavo e ad altri aspetti della riforma e dello sviluppo delle apparecchiature per il risparmio energetico, progettare, trasformare la moltitudine di apparecchiature di automazione e sistemi di controllo dell'automazione e fornire un supporto affidabile e professionale, e servizi di prevendita, vendita e post-vendita - drago, dal cliente il costante alto elogio.

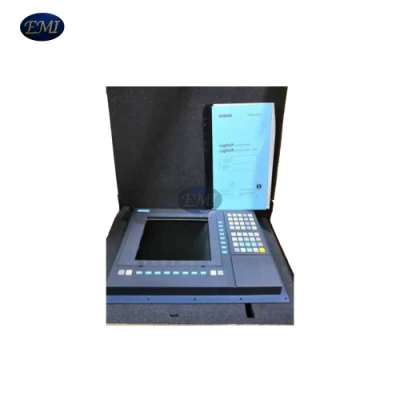

![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00EyuhlVmdyAqi/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)

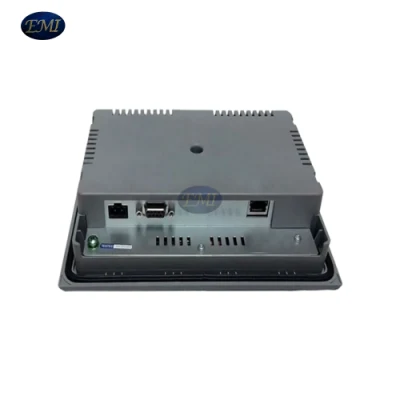

![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00tFgVlMmGrAoh/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)

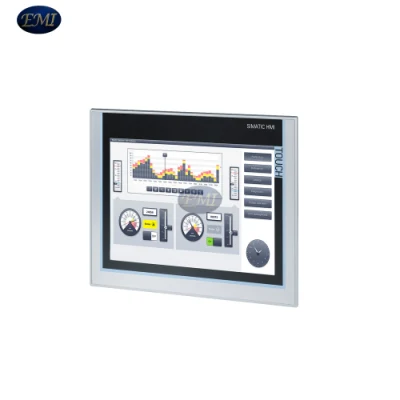

![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00QNpliOwnGJbV/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)

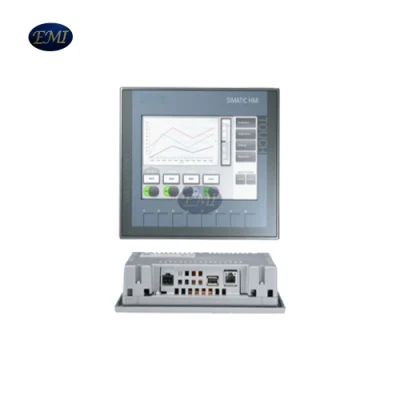

![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00fnuWiEdcfmbh/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
SIMATIC HMI KTP400 Comfort, pannello Comfort, funzionamento a tasti/sfioramento, display TFT widescreen da 4", 16 milioni di colori, interfaccia PROFINET, interfaccia MPI/PROFIBUS DP, memoria di configurazione da 4 MB, Windows CE 6.0, configurabile da WinCC Comfort V11
Panoramica
Pannelli Comfort HMI SIMATIC - dispositivi standard
- Eccellente funzionalità HMI per applicazioni impegnative
- Display TFT widescreen con 4", 7", 9", 12", 15", diagonali da 19" e 22" (tutti i 16 milioni di colori) con un'area di visualizzazione fino al 40% in più rispetto ai dispositivi precedenti
- Funzionalità high-end integrate con archivi, script, visualizzatore PDF/Word/Excel, Internet Explorer, Media Player e Web Server
- Display regolabili da 0 a 100% tramite PROFIENERGY, tramite progetto HMI o controller
- Design industriale moderno, parti anteriori in alluminio fuso per 7" in su
- Installazione verticale per tutti i dispositivi touch
- Protezione dei dati in caso di interruzione dell'alimentazione per Il dispositivo e per la scheda di memoria SIMATIC HMI
- Concetto innovativo di servizio e messa in servizio
- Prestazioni ottimali con tempi di aggiornamento dello schermo ridotti
- Adatto per ambienti industriali estremamente difficili grazie a approvazioni estese Come le approvazioni ATEX 2/22 e marine
- Tutte le versioni possono essere utilizzate come client OPC UA o come server
- Dispositivi a chiave con LED in ogni tasto funzione e nuovo meccanismo di inserimento del testo, simile ai tastierini dei telefoni cellulari
- Tutte le chiavi hanno una durata di 2 milioni di operazioni
- Configurazione con il software di progettazione WinCC del portale TIA struttura tecnica
Vantaggi
- Componente integrale di Totally Integrated Automation (TIA):
Aumento della produttività, riduzione dei costi di progettazione, riduzione dei costi del ciclo di vita- Può essere utilizzato anche in posizione verticale dove viene installato lo spazio è limitato (tutti i dispositivi touch)
- Riduzione dei costi di servizio e di messa in servizio grazie a:
- Tempi di configurazione e messa in funzione brevi grazie a una progettazione efficiente e rapida download del progetto
- Backup automatico tramite scheda di memoria HMI SIMATIC opzionale
- Lunga durata della retroilluminazione
- Design senza manutenzione
- Protezione dei dati in caso di interruzione dell'alimentazione
- Rappresentazione semplice e intuitiva dei valori di processo grazie, ad esempio, ai campi di input/output, alla grafica, alle curve di tendenza, grafici a barre, testo e bitmap
- La libreria grafica è disponibile con oggetti schermo preconfigurati
- Può essere utilizzato in tutto il mondo:
- 32 lingue online (incl È possibile configurare set di caratteri asiatici e cirillici)
- È possibile passare online fino a 32 lingue
- Testi e grafica dipendenti dalla lingua
- Interfacce hardware e software standard per aumentare la flessibilità e risparmiare su hardware aggiuntivo:
- PROFIBUS e PROFINET integrati (con 7" e superiore, due porte PROFINET con switch integrati, con interfaccia aggiuntiva da 15" e superiore con supporto Gigabit)
- Due slot per schede SD per la memorizzazione di archivi, dati utente e backup automatico
- Interfacce host USB per il collegamento di unità flash USB, tastiera, mouse e stampante
- Con 7" e superiore, interfaccia di uscita audio per l'uso con il lettore multimediale integrato
- I formati di archiviazione standard Windows (CSV) per archivi e ricette consentono un'ulteriore elaborazione con strumenti standard (ad es Microsoft Excel)
- SM@rtServer per l'accesso remoto tra diversi sistemi SIMATIC HMI o. dispositivi terminali mobili
Applicazione
I pannelli Comfort SIMATIC HMI possono essere utilizzati ovunque macchine e impianti siano controllati e monitorati localmente, sia nella produzione, sia nell'automazione dei processi e degli edifici. Possono essere utilizzati in tutti i tipi di settori e applicazioni. Sono ideali per le attività di visualizzazione più impegnative e grazie alla funzionalità integrata, è possibile selezionare il dispositivo giusto per ogni applicazione.
Design
KTP400 Comfort
- Display TFT widescreen da 4.3", risoluzione 480 x 272, 16 milioni di colori
- 1 PROFINET e 1 interfaccia PROFIBUS
- Schermo a sfioramento e tastiera a membrana con 4 tasti funzione tattili
- Innovativo successore dei touch panel TP 177B da 4"
Funzione
- Visualizzazione e modifica dei parametri di processo
- I tasti funzione vengono utilizzati per attivare direttamente funzioni e azioni nei dispositivi azionati a chiave e con KTP400. È possibile configurare fino a 16 funzioni contemporaneamente sui tasti funzione. I tasti funzione possono essere utilizzati anche direttamente come periferiche di ingresso PROFIBUS DP o PROFINET io.
- Visualizzazione processo:
- Grafica vettoriale (oggetti di linea e piano vari)
- Posizionamento dinamico e visualizzazione/occultamento dinamico degli oggetti
- Visualizzazione grafica completa, grafici e grafici a barre
- Visualizzazione di un massimo di 8 trend per campo di trend; grafico della curva di trend con funzioni di scorrimento e zoom per accedere alla cronologia e alla selezione flessibile del periodo di rappresentazione; lettura del righello per determinare i valori correnti e visualizzazione in una tabella
- Librerie grafiche complete (libreria di simboli SIMATIC HMI)
- Icone: Cursore, indicatore, orologio
- Elaborazione ciclica della funzione tramite sveglia
- Funzione multiplexing per le variabili
- Sistema di segnalazione
- Allarmi discreti e analogici (allarmi di limite)
- Classi di messaggi liberamente definibili (ad esempio messaggi di stato/di errore) per la definizione della risposta di conferma e la visualizzazione degli eventi dei messaggi
- Messaggi di stato e di errore con cronologia messaggi
- Schermata messaggi preconfigurata, finestra messaggi e riga messaggi
- Archiviazione dei messaggi e dei valori di processo (su scheda SD/multimediale/unità flash USB, ecc. o unità di rete via Ethernet)
- Vari tipi di archivio: In circolazione e in sequenza
- Memorizzazione dei dati di archivio in formato Windows standard (CSV)
- Valutazione online degli archivi di valori di processo utilizzando curve di tendenza
- È possibile eseguire la valutazione esterna utilizzando strumenti standard (MS Excel, MS Access)
- Registro allarmi e registro turno
- Funzioni di stampa (vedere "stampanti consigliate")
- Cambio lingua
- 32 lingue online, 32 lingue di configurazione, inclusi set di caratteri asiatici e cirillici
- Gestione delle ricette
- Con memoria dati aggiuntiva (su scheda SD/Multimedia/unità flash USB, ecc.)
- Elaborazione online/offline sul pannello
- Memorizzazione dei dati delle ricette in formato Windows standard (CSV)
- È possibile eseguire l'elaborazione esterna utilizzando strumenti standard (MS Excel, MS Access)
- PG Functionality STATUS/FORCE VAR in combinazione con SIMATIC S7
- La visualizzazione diagnostica in combinazione con SIMATIC S7 supporta la risoluzione rapida dei problemi
- La selezione della schermata dal PLC consente il controllo dell'operatore dal PLC
- Visualizzazione di documenti HTML utilizzando MS Internet Explorer
- Visual Basic script offre flessibilità grazie all'implementazione di nuove funzioni, tra cui l'interfacciamento ai tag (operazioni di confronto, loop-through, ecc.)
- Testi di aiuto per elaborare immagini, allarmi e tag
- Funzioni aritmetiche
- Monitoraggio dei valori limite per un controllo affidabile dei processi di input e. uscite
Configurazione
La configurazione viene implementata utilizzando il software di progettazione SIMATIC WinCC Comfort (TIA Portal).
Integrazione
I pannelli Comfort HMI SIMATIC possono essere collegati a:
- Controller SIMATIC S7
- Controller di terze parti
- Allen Bradley DF1, Allen Bradley Ethernet/IP
- Modicon MODBUS RTU, Modicon MODBUS TCP/IP
- Mitsubishi FX, Mitsubishi MC TCP/IP
- Omron Hostlink/Multilink
- Client OPC UA o server OPC da
- Funzionalità multiprotocollo
- Comunicazione http con altri sistemi SIMATIC HMI
- Su Ethernet (TCP/IP) a un PC di livello superiore, stampante di rete
Scheda tecnica 6AV2124-2DC01-0AX0
SIMATIC HMI KTP400 Comfort, pannello Comfort, funzionamento a tasti/sfioramento, display TFT widescreen da 4", 16 milioni di colori, interfaccia PROFINET, interfaccia MPI/PROFIBUS DP, memoria di configurazione da 4 MB, Windows CE 6.0, configurabile da WinCC Comfort V11 | |
Informazioni generali | |
Designazione del tipo di prodotto | KTP400 Comfort |
Display | |
Design del display | TFT |
Diagonale dello schermo | 4.3 poll |
Larghezza del display | 95 mm |
Altezza del display | 53.8 mm |
Numero di colori | 16 777 216 |
Risoluzione (pixel) | |
| 480 pixel 272 pixel |
Retroilluminazione | |
| 80 000 ore Sì; 0-100 % |
Elementi di controllo | |
Caratteri della tastiera | |
| |
- numero di tasti funzione | 4 |
- numero di tasti funzione con LED | 4 |
| Sì |
| No |
| Sì; tastiera su schermo |
| Sì; tastiera su schermo |
Toccare funzionamento | |
| Sì; analogico-resistivo |
Espansioni per il controllo del processo da parte dell'operatore | |
| |
- F1...Fx | 4 |
| |
- F1...Fx | 4 |
| 32 |
Tipo di installazione/montaggio | |
Posizione di montaggio | verticale |
Montaggio a parete/diretto | No |
Possibilità di montaggio in formato verticale | Sì |
Possibilità di montaggio in orizzontale | Sì |
angolo di inclinazione massimo consentito senza ventilazione esterna | 35° |
Tensione di alimentazione |
Tipo di tensione di alimentazione | CC 24 V 19.2 V. 28.8 V. |
Valore nominale (CC) | |
Gamma ammessa, limite inferiore (CC) | |
Gamma ammessa, limite superiore (CC) | |
Corrente di ingresso | |
Consumo di corrente (valore nominale) | 0.13 A. 0.5 a²·s |
Corrente di avviamento in corrente di spunto I²t | |
Potenza | |
Ingresso potenza attiva, tip. | 3.1 W |
Processore | |
Tipo di processore | BRACCIO |
Memoria | |
Flash | Sì Sì 4 Mbyte |
RAM | |
Memoria disponibile per i dati utente | |
Tipo di output | |
LED informazioni | No No No No Sì No |
LED di alimentazione | |
LED di errore | |
Acustica
| |
Ora del giorno | |
Orologio | |
| Sì Sì Sì; la durata del backup è generalmente di 6 settimane Sì |
Interfacce | |
Numero di interfacce Ethernet industriali | 1 1; RS 422 / 485 combinati |
Numero di interfacce RS 485 | |
Numero di interfacce RS 422 | 1 |
Numero di interfacce RS 232 | 0 1; USB 2.0 1; 5 poli |
Numero di interfacce USB
| |
Numero di interfacce 20 ma (TTY) | 0 |
Numero di interfacce parallele | 0 0 2 |
Numero di altre interfacce | |
Numero di slot per schede SD | |
Con interfacce software | No |
Ethernet industriale | |
| 2 1; nessun interruttore integrato |
Protocolli | |
PROFINET | Sì Sì No Sì |
Supporta il protocollo per PROFINET io | |
IRT | |
PROFIBUS | |
Ethernet/IP | Sì Sì |
MPI | |
Protocolli (Ethernet) | |
| Sì Sì Sì Sì Sì |
Caratteristiche WEB | |
| Sì No |
| Sì No Sì No Sì No |
Modalità di ridondanza | |
Ridondanza dei supporti | |
- MRP | No |
Altri protocolli | |
| No Sì |
Interrupt/diagnostica/informazioni di stato | |
Diagnosi | |
| Sì; controller S7 |
EMC | |
Emissione di interferenze radio secondo EN 55 011 | |
| Sì No |
Grado e classe di protezione | |
IP (nella parte anteriore) | IP65 IP20 Sì Sì |
IP (posteriore) | |
NEMA (anteriore)
| |
Standard, approvazioni, certificati | |
Marchio CE | Sì Sì Sì Sì |
CULus | |
RCM (PRECEDENTEMENTE C-TICK) | |
Approvazione KC | |
Utilizzare in aree pericolose | |
| Sì Sì Sì No Sì Sì |
Approvazione marina | |
| Sì Sì Sì Sì Sì Sì No |
![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00YOplhzdrEwoV/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
Fin dalla sua fondazione, Aimqet fornisce servizi di automazione industriale, fornendo ai clienti prodotti di alta qualità e soluzioni di automazione. Nel processo di business a lungo termine, Emicic ha stabilito buone partnership con produttori internazionali ben noti.
![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00GnpWhVJgrAoi/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00UOphVMwdGJbi/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
![Ktp400 Key or Touch Operation 4 Inches Widescreen TFT Display Comfort Panel 6AV2124-2DC01-0ax0](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00fnuhWyJMQmcl/Ktp400-Key-or-Touch-Operation-4-Inches-Widescreen-TFT-Display-Comfort-Panel-6AV2124-2DC01-0ax0.webp)
Benvenuti a Shenzhen Aimact Technology Co., Ltd
