IC microcontrollore a 32 bit serie STM32F STM32F107VCT6

Descrizione

STM32F107VCT6:  MCU STM32F ARM Cortex M3 RISC 100 bit Flash 2,5V/3,3V 32 pin LQFP tray

Pacchetto: LQFP-100

MFR. Codice: STM32F107VCT6

MFR.: ST

Scheda tecnica:  (E-mail o chat per file PDF)

Stato ROHS:

Qualità: 100% originale

Garanzia: 180 giorni



La linea di connettività STM32F105xx e STM32F107xx incorpora il core RISC ARM Cortex -M3 a 32 bit ad alte prestazioni che opera a una frequenza di 72 MHz, memorie integrate ad alta velocità (memoria Flash fino a 256 Kbyte e SRAM 64 Kbyte) e un'ampia gamma di i/o e periferiche avanzate collegate a due bus APB. Tutti i dispositivi offrono due ADC a 12 bit, quattro timer a 16 bit per impieghi generali più un timer PWM, nonché interfacce di comunicazione standard e avanzate: Fino a due I²Cs, tre SPI, due I²Ss, cinque USART, un USB OTG FS e due CAN. Ethernet è disponibile solo su STM32F107xx. La linea di connettività STM32F105xx e STM32F107xx funziona nella gamma di temperatura da -40 a +105 °C, da un alimentatore da 2.0 a 3.6 V. Un set completo di modalità di risparmio energetico consente la progettazione di applicazioni a bassa potenza. La linea di connettività STM32F105xx e STM32F107xx offre dispositivi in tre diversi tipi di contenitore: Da 64 pin a 100 pin. A seconda del dispositivo scelto, sono inclusi diversi set di periferiche, La descrizione seguente fornisce una panoramica della gamma completa di periferiche proposte in questa famiglia. Queste caratteristiche rendono la famiglia di microcontrollori per linea di connettività STM32F105xx e STM32F107xx adatta per un'ampia gamma di applicazioni, come azionamenti per motori e controllo delle applicazioni, apparecchiature medicali e portatili, applicazioni industriali, PLC, inverter, stampanti, E scanner, sistemi di allarme, videocitofono, HVAC e apparecchiature home audio.

Caratteristiche principali

• Core: CPU ARM® Cortex® -M3 a 32 bit
• Frequenza massima 72 MHz, prestazioni 1.25 DMIPS/MHz (Dhrystone 2.1) con accesso alla memoria in stato di attesa 0
• Moltiplicazione a ciclo singolo e divisione hardware
• Ricordi
• Da 64 a 256 Kbyte di memoria Flash
• 64 Kbyte di SRAM per impieghi generali
• Gestione orologio, reset e materiali di consumo
• Alimentazione applicazione da 2.0 a 3.6 V e i/o
• POR, PDR e rilevatore di tensione programmabile (PVD)
• Oscillatore al quarzo da 3 a 25 MHz
• RC interno da 8 MHz con rivestimento in fabbrica
• RC interno da 40 kHz con calibrazione
• Oscillatore a 32 kHz per RTC con calibrazione
• Bassa potenza
• Modalità di sospensione, arresto e standby
• Alimentazione VBAT per RTC e registri di backup
• Convertitori A/D da 2 × 12 bit, 1 μs (16 canali)
• Gamma di conversione: Da 0 a 3.6 V.
• Capacità di campionamento e mantenimento
• Sensore di temperatura
• Fino a 2 MSPS in modalità interlacciata
• Convertitori D/A da 2 × 12 bit
• DMA: Controller DMA a 12 canali
• Periferiche supportate: Timer, ADC, DAC, I2Ss, SPI, I2Cs e USART
• Modalità debug
• Interfacce di debug del filo seriale (SWD) e JTAG
• Cortex® -M3 Embedded Trace Macrocell™
• Fino a 80 porte i/o veloci
• 51/80 i/o, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti 5 V-tolerant
• Unità di calcolo CRC, ID univoco a 96 bit
• Fino a 10 timer con funzionalità di rimappatura dei pin
• Fino a quattro timer a 16 bit, ciascuno con un massimo di 4 IC/OC/PWM o contatore di impulsi e ingresso encoder in quadratura (incrementale)
• Timer PWM con controllo motore a × bit da 1 16 con generazione di tempo morto e arresto di emergenza
• 2 × timer watchdog (indipendenti e a finestra)
• Timer Systick: Un downcounter a 24 bit
• Timer di base a 2 × 16 bit per il pilotaggio del DAC
• Fino a 14 interfacce di comunicazione con funzionalità di rimappatura dei pin out
• Fino a 2 × interfacce I2C (SMBus/PMBus)
• Fino a 5 USART (interfaccia ISO 7816, LIN, capacità IrDA, controllo modem)
• Fino a 3 SPI (18 Mbit/s), 2 con interfaccia multiplex I2S che offre precisione di classe audio tramite schemi PLL avanzati
• 2 × interfacce CAN (2.0B attive) Con 512 byte di SRAM dedicata
• Dispositivo/host/controller OTG USB 2.0 ad alta velocità con PHY on-chip che supporta HNP/SRP/ID con 1.25 Kbyte di SRAM dedicata
• 10/100 MAC Ethernet con DMA e SRAM dedicate (4 Kbyte): Supporto hardware IEEE1588, MII/RMII disponibile su tutti i pacchetti

Linea di prodotti aziendali



Certificati






Perché scegliere noi

• Situato a Shenzhen, il centro del mercato elettronico della Cina.
• Garanzia del 100% qualità dei componenti: Originale.
• Scorte sufficienti sulla vostra richiesta urgente.
• I colleghi più esperti vi aiutano a risolvere i problemi per ridurre i rischi con produzione su richiesta
• Spedizione più rapida: I componenti in stock possono essere spediti lo stesso giorno .
• Manutenzione 24 ore su 24

Avviso:

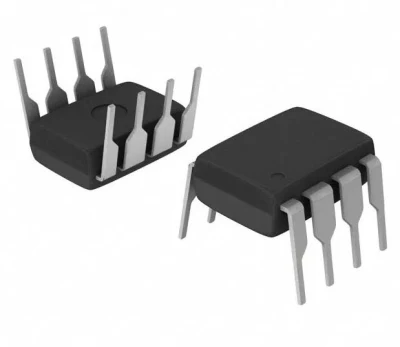

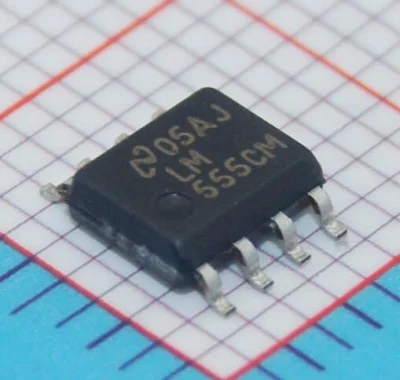

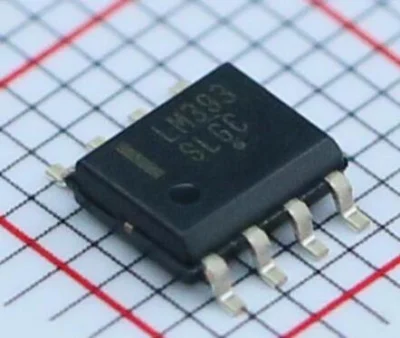

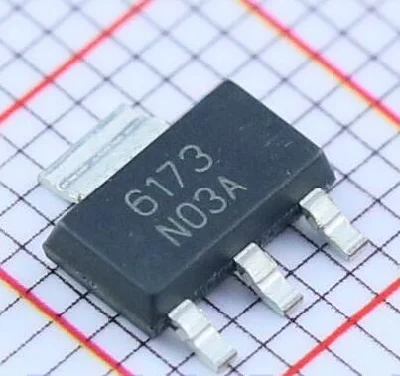

1. Le immagini dei prodotti sono solo di riferimento.
