Informazioni di Base.
Model No.
SC1107N
Stato
Nuovo
Su misura
Su misura
Materiale
ABS
garanzia
1 anno
Pacchetto di Trasporto
carton
Specifiche
120mm(L)× 80mm(W)× 63mm(H)
Marchio
Chitic
Origine
China
Codice SA
853710
Capacità di Produzione
50000 pieces/year

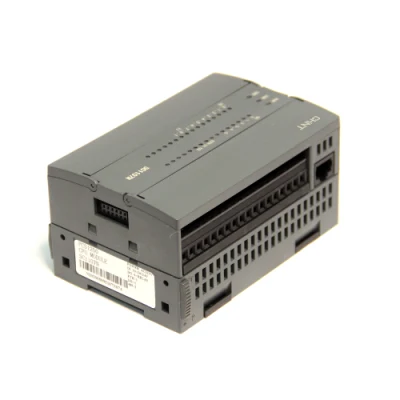

Descrizione del Prodotto
Specifiche tecniche
Supporto di CoDeSys v3.5 SP13
| CPU | Parametro principale della sorgente elettrica | ||||
| I/O. | Ingresso 10 canali 24 V CC Uscita relè a 6 canali | Tensione di alimentazione | 220 V C.A. @50 Hz | ||
| Capacità di espansione | È possibile estendere fino a 20 moduli (modulo relè richiesto) | Intervallo di tolleranza | 187~264 V CA @50 Hz | ||
| Capacità di memorizzazione | Area del programma: 400KB | Corrente massima | 120 ma | ||
| N Area : 8KB M Area : 5KB | Tensione di uscita | 24 V C.C. | |||
| Area di mantenimento perdita di potenza: 2KB | Corrente di uscita | 400 ma | |||
| Timer | Fasatura della bulloneria : 1, 0,1 ms ~ 500 ms. Nessun limite di tempo del software (min 1 ms) | Protezione contro i cortocircuiti | Uscita 800 ma, 24 V CC | ||
| Contatore | 16 bit | Interfaccia di comunicazione | 1*RS232, 2*RS485 | ||
| Velocità di funzionamento | 0.06μ s(istruzioni di funzionamento booleane) | 1*RJ45 | |||
| Ingresso interruzione | 4 | Protocollo di comunicazione | Protocollo RTU MODBUS seriale, protocollo personalizzato | ||
| Potenziometro analogico | 2 ,0~255 | MODBUS TCP, 4 collegamenti server | |||
| Canale di ingresso | Canale di uscita | ||||
| Tipo di ingresso | P/M-lesend | Tipo di output | Relè | ||
| Segnale di ingresso | Tensione nominale 24 V c.c. | Segnale di uscita | Tensione nominale 24 V c.c. O 24 ~ 230 V CA | ||
| 0 ~ 30 V CC | 5 ~30 V CC O 5 ~ 250 V CC | ||||
| Segnale di ingresso (ON) | 15~30 V CC e. > 3 ma | Somma della corrente di uscita del terminale comune | < 5 A. | ||
| Segnale di ingresso (OFF) | 0~5 V CC e. < 1 ma | Capacità del contatto di uscita | 2A, carico di impedenza | ||
| Ritardo di ingresso | < 0,6 ms (tensione nominale in ingresso) | Ritardo interruttore | < 10 ms. | ||
| Metodo di isolamento | Isolamento optoelettronico | La tensione di isolamento tra la bobina e il contatto | 3000 V CA, 1 min, corrente di dispersione 1 ma | ||
| Isolamento della pressione | 1000 V CC | Tensione di isolamento tra i contatti | 750 V CA, 1 min, corrente di dispersione 1 ma | ||
| Durata meccanica del relè | Senza carico, può raggiungere più di 10,000,000 volte; Resistenza nominale carico 2 a, fino a 100,000 volte | ||||
| Dimensioni e montaggio | Ambiente di lavoro | ||||
| Dimensioni | 120 mm (L)×80 mm (L)×63 mm (a) | Temperatura di esercizio | 0 ~ +55ºC | ||
| Peso | 380 g. | Temperatura di conservazione | -40 ~ +70ºC | ||
| Modo di installare | Guida DIN da 35 mm | Umnidità relativa | 5% ~ 95% senza condensa | ||
| Tipo di montaggio a pannello | |||||
Definizioni di interfaccia principale e terminale
1.Switch: RUN e STOP vengono utilizzati per controllare IL programma 2107N per ESEGUIRE e ARRESTARE. Se il parametro di comunicazione dell'interfaccia RS232 del controller logico PROGRAMMABILE PCS1200 viene modificato, il programma può essere scaricato solo tramite il dial STOP.
Interfaccia di comunicazione Ethernet: Interfaccia RJ45, utilizzabile per la comunicazione con touch screen, computer superiore, server cloud, ecc., supporta il protocollo TCP MODBUS e collega quattro client contemporaneamente.
3.spia: RUN, COM ed ERR vengono rispettivamente utilizzati per visualizzare il funzionamento, la comunicazione e lo stato di guasto del modulo; i e Q vengono rispettivamente utilizzati per indicare lo stato di ingresso e di uscita di ciascun canale; ETH, C1 e C2 sono rispettivamente utilizzati per indicare lo stato di comunicazione delle interfacce A1B1, A2B2 ed Ethernet (lampeggiante indica la ricezione e la ricezione di dati in corrispondenza delle interfacce corrispondenti).
Interfaccia di comunicazione RS232: Questa interfaccia è il cablaggio terminale, che può essere utilizzato per il download del programma 2107N, la comunicazione con touch screen, computer superiore, ecc. supporta il protocollo MODBUS RTU/ Custom, la libreria di istruzioni è RS232.lib;
Interfaccia di comunicazione 5.RS485: Due interfacce possono essere utilizzate per comunicare con touch screen, computer superiore, strumenti di terze parti, ecc. è supportato il protocollo MODBUS RTU/Free. La libreria delle istruzioni è RS485. Rispettivamente lib e RS4853.lib.
6.terminale di ingresso del modulo: È composto da un terminale comune 1M e da un punto di ingresso i, e può essere adottato il metodo di collegamento source/leakage.
Alimentazione a 7.24V c.c. all'esterno del modulo: VO+ e VO- sono i terminali positivo e negativo rispettivamente di 24V c.c.
8.interfaccia di estensione: Questa interfaccia è la base per l'inserimento di pin, che può essere utilizzata per estendere i moduli di estensione serie RPC2000;
9.alimentazione modulo: L, N, GND sono rispettivamente la linea di rivelazione incendio, la linea zero e il terminale di massa di protezione dell'alimentazione di corrente AC220V;
10.terminale di uscita del modulo: È composto da 1 L di terminale di comando dell'alimentazione e punto di uscita Q, e il terminale è l'uscita del relè;
Specifica di definizione delle etichette terminali
| Terminale | Istruzioni per il terminale | Terminale | Istruzioni per il terminale |
| * | Non definito | A1+ | Il polo positivo della prima interfaccia RS485 |
| 1 L | Uscita comune | B1- | Il polo negativo della prima interfaccia RS485 |
| D0.0 | Terminale di uscita normale | A2+ | Il polo positivo della seconda interfaccia RS485 |
| D0.1 | Terminale di uscita normale | B2- | Il polo negativo della seconda interfaccia RS485 |
| D0.2 | Terminale di uscita normale | 1 M. | Ingresso comune |
| D0.3 | Terminale di uscita normale | I0.0 | Terminale di ingresso normale |
| D0.4 | Terminale di uscita normale | I0.1 | Terminale di ingresso normale |
| D0.5 | Terminale di uscita normale | I0.2 | Terminale di ingresso normale |
| MASSA | MASSA | I0.3 | Terminale di ingresso normale |
| N | Filo neutro | I0.4 | Terminale di ingresso normale/ingresso di interruzione esterno |
| L | Filo sotto tensione | I0,5 | Terminale di ingresso normale/ingresso di interruzione esterno |
| TX | Trasmettitore dati RS232 | I1.6 | Terminale di ingresso normale/ingresso di interruzione esterno |
| RX | Ricevitore dati RS232 | I1.7 | Terminale di ingresso normale/ingresso di interruzione esterno |
| MASSA | Terminale di massa RS232 | I1.0 | Terminale di ingresso normale |
| * | Non definito | I1.1 | Terminale di ingresso normale |
| CGND | Massa di schermatura interfaccia RS485 | VO- | Alimentazione esterna: Positiva |
| VO+ | Alimentazione esterna: Negativa |
Modalità di connessione del canale di ingresso
Modalità di connessione del canale di uscita
