Informazioni di Base.
Model No.
H500-0110T4GB
colore
nero
frequenza di ingresso
50 hz
tensione di ingresso
trifase, 380 v.
modalità di controllo
controllo vettoriale aperto (svc), controllo v/f.
certificato
iso9001, ce
warranty
2 anni
tempo di consegna
7-10 giorni lavorativi
Pacchetto di Trasporto
Carton/Wooden Box
Specifiche
630*275*320mm
Marchio
H-WISE
Origine
Zhejiang, China
Codice SA
8504409999
Capacità di Produzione
100000per/Year

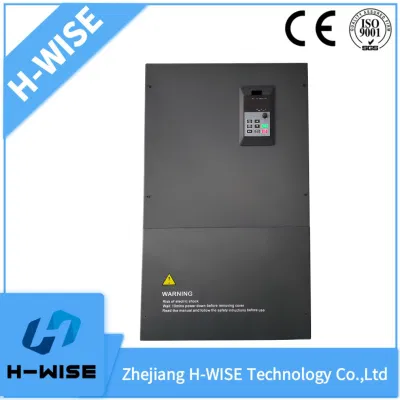

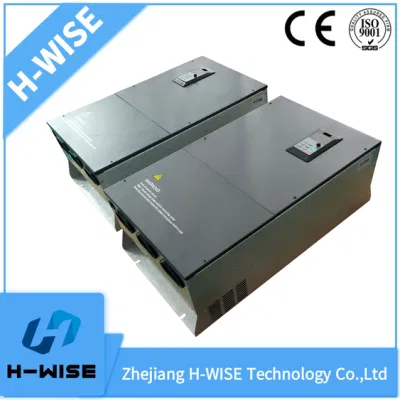

Descrizione del Prodotto
Descrizione del prodotto:
Il convertitore di frequenza universale serie H500 è un tipo di prodotto di alta qualità creato da Hui xun jun per soddisfare le esigenze del mercato industriale e degli utenti.
Le sue prestazioni e funzioni sono altamente integrate e dispone di un algoritmo di vettore di tensione adattivo. Può produrre forme d'onda sinusoidali ideali in varie frequenze
Segmenti per garantire il funzionamento affidabile del motore.facile da utilizzare, interfaccia di comunicazione RS485 opzionale, interfaccia di comunicazione CAN, interfaccia PG.
Supporta Modbus.
Classe di potenza: 380 V 3PH, 2.2-160KW
Targhetta:
Caratteristiche del prodotto:
Standard tecnico serie H500:
Schema elettrico standard:
2.2 KW
30 KW

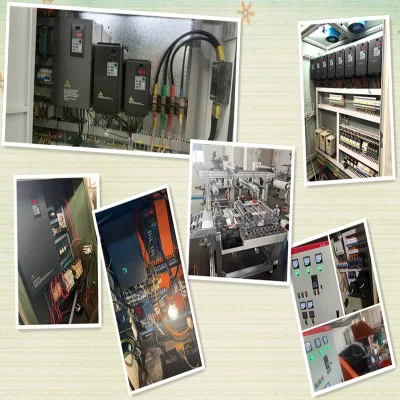

Campo di applicazione:
L'inverter serie H500 è ampiamente utilizzato nelle macchine utensili, nel mandrino del centro di lavorazione, nell'ascensore, nelle macchine tessili, plastica
macchine, macchine per la stampa e il confezionamento, ventilatori e pompe dell'acqua, compressori per il condizionamento dell'aria e altri settori, per il
la maggior parte dei clienti per creare una buona esperienza utente.
Profilo della fabbrica:
DIMENSIONE:(UNITÀ:MM)
Profilo della fabbrica:
FAQ :
1,posso ottenere alcuni campioni?
Sì, l'ordine campione è disponibile per il controllo di qualità e il test di mercato. Campione di prodotto, acquistare un set di prodotto (1,5 KW o 2,2 KW) e ottenere un set di prodotto in omaggio (0,4 KW o 0,75 KW).
2,Qual è il tempo di consegna?
Di solito ci vogliono 7-10 giorni lavorativi.
3,quali sono i termini della garanzia?
Offriamo 2 anni di garanzia.
4,l'inverter può essere collegato al computer?
Sì, tutti gli inverter sono dotati di porta RS485 integrata e supportano il protocollo di comunicazione Modbus.
5,come fa la vostra fabbrica a controllare la qualità?
La qualità è prioritaria, attribuiamo sempre l'importanza al controllo di qualità dall'inizio alla fine della produzione. Ogni prodotto sarà completamente assemblato e testato con cura prima dell'imballaggio e della spedizione.
6,i prodotti sono disponibili a magazzino?
A seconda della vostra richiesta, abbiamo modelli standard in stock. Alcuni prodotti speciali e grandi ordini saranno prodotti di recente secondo il vostro ordine.
7,potete vendere i pezzi di ricambio?
Se si utilizzano prodotti H-WISE, possiamo vendere parti di ricambio.
8,come posso fidarmi di te?
I valori della nostra azienda sono integrità, responsabilità, innovazione e cooperazione e la nostra azienda è stata sottoposta a revisione e approvata CE, ISO9001. Il rapporto di valutazione può essere inviato tramite e-mail Siamo anche il fornitore del Made in China Premium member.
Il convertitore di frequenza universale serie H500 è un tipo di prodotto di alta qualità creato da Hui xun jun per soddisfare le esigenze del mercato industriale e degli utenti.
Le sue prestazioni e funzioni sono altamente integrate e dispone di un algoritmo di vettore di tensione adattivo. Può produrre forme d'onda sinusoidali ideali in varie frequenze
Segmenti per garantire il funzionamento affidabile del motore.facile da utilizzare, interfaccia di comunicazione RS485 opzionale, interfaccia di comunicazione CAN, interfaccia PG.
Supporta Modbus.
Classe di potenza: 380 V 3PH, 2.2-160KW
Targhetta:
Caratteristiche del prodotto:
Standard tecnico serie H500:
| Articolo | Specifiche | ||
| Funzioni di base | Sistema di controllo | Inverter per uso generale vettoriale di corrente. | |
| Motore compatibile | Motori a induzione. | ||
| Frequenza massima | Controllo vettoriale: 0~500 Hz; Controllo V/F: 0~3200Hz. | ||
| Frequenza portante | 0,8 kHz~12 kHz; a seconda del carico, può essere regolato automaticamente. | ||
| Risoluzione di input | Digitale: 0,01 Hz; analogico: Frequenza massima×0.1%. | ||
| Modalità di controllo | Controllo vettoriale aperto (SVC); Controllo vettoriale ad anello chiuso (FVC); Controllo V/F (scalare). | ||
| Coppia iniziale | Tipo G: 0,5 Hz/150% (SVC); 0 Hz/180% (FVC). Tipo P: 0.5Hz/100%. | ||
| Gamma di velocità | 1: 100 (SVC) | 1: 1000 (FVC) | |
| Precisione della velocità | ±0.5% (SVC) | ±0.02% (FVC) | |
| Precisione della coppia | ±5% (FVC) | ||
| Capacità di sovraccarico | Tipo G: 150% corrente nominale 60 s; 180% corrente nominale 3 s; Tipo P: 120% corrente nominale 60 s; 150% corrente nominale 3 s. | ||
| Sovralimentazione coppia | Automatico | Manuale 0.1%~30.0% | |
| Curva V/F. | Curva V/F in linea retta Curva V/F multipunto Curva V/F di potenza N (2 potenze, 1.4 potenze, 1.6 potenze, 1.8 potenze, 2 potenze quadrate) | ||
| Separazione V/F. | Due tipi: Separazione completa; separazione parziale. Uscita AVR. | ||
| Modalità rampa | Rampa in linea retta Rampa curva s. Quattro gruppi di tempo di accelerazione/decelerazione: 0.0-6500.0s | ||
| Frenata CC | Frequenza di frenata CC: 0.00 Hz alla frequenza massima Tempo di frenata: 0.0-36,0 s. Valore corrente di azione frenante: 0.0%-100.0% | ||
| Comando JOG | Gamma di frequenza DI SFALSAMENTO: 0.00-50.00 Hz Tempo di accelerazione/decelerazione A IMPULSI: 0.0-6500.0s | ||
| PLC semplice | Fino a 16 velocità tramite la semplice funzione PLC o. Terminali DI | ||
| PID integrato | Sistema di controllo a circuito chiuso controllato dal processo | ||
| Tensione automatica regolazione (AVR) | Mantenere automaticamente la tensione di uscita costante quando la tensione di rete oscilla. | ||
| Stallo sovratensione/sovracorrente controllo | La corrente e la tensione vengono limitate automaticamente durante il processo di funzionamento in modo da evitare frequenti interventi dovuti a sovratensione/sovracorrente. | ||
| Funzione di limitazione rapida della corrente | Proteggere l'inverter da malfunzionamenti di sovracorrente. | ||
| Limite di coppia e controllo | Può limitare automaticamente la coppia ed evitare frequenti scatti di sovracorrente durante il processo di funzionamento. Il controllo della coppia può essere implementato in modalità FVC. | ||
| Fermarsi per un secondo | Quando si verifica l'interruzione istantanea, la tensione viene compensata dall'energia di retroazione del carico per mantenere il convertitore in funzione per un breve periodo di tempo. | ||
| Caratteristiche di personalizzazione | Limitazione rapida del flusso | Evitare frequenti guasti di sovracorrente negli inverter | |
| Controllo della fasatura | Intervallo di tempo: 0.0-6500.0 minuti | ||
| Commutazione a due motori | È possibile commutare due motori tramite due gruppi di parametri del motore. | ||
| Bus di campo | RS485, Profibus-DP, CANlink, CANopen (schede di estensione necessarie) | ||
| Potente software di background | Supporta il funzionamento dei parametri del convertitore di frequenza e la funzione dell'oscilloscopio virtuale. Il monitoraggio grafico dello stato interno del convertitore di frequenza può essere realizzato mediante oscilloscopio virtuale | ||
| Operazioni | Origine comando | Tastiera Terminali di controllo Porta di comunicazione seriale È possibile effettuare il passaggio da una sorgente all'altra in vari modi. | |
| Sorgente di frequenza | 11 sorgenti di frequenza, quali impostazioni digitali, impostazioni di tensione analogica, impostazioni di corrente analogica, impostazione degli impulsi e impostazione della porta di comunicazione seriale. È possibile effettuare il passaggio da una sorgente all'altra in vari modi. | ||
| Ausiliario sorgente di frequenza | 11 sorgenti di frequenza ausiliarie. Può implementare la sintonizzazione fine della sintesi di frequenza e frequenza ausiliaria. | ||
| Terminale di ingresso | 6 terminali di ingresso digitale (DI) (DI5 supporta fino a 100 kHz di ingresso ad alta velocità) 3 terminali di ingresso analogico (ai) che supportano una tensione di 0-10 V. Ingresso o corrente 0-20 ma | ||
| Terminale di uscita | 2 terminali di uscita digitale (DO) (FM supporta l'uscita del segnale a onda quadra da 0-10 kHz) 1 terminale di uscita relè 2 terminali di uscita analogica (AO) che supportano un'uscita di corrente di 0-20 ma o una tensione di 0-10 V. | ||

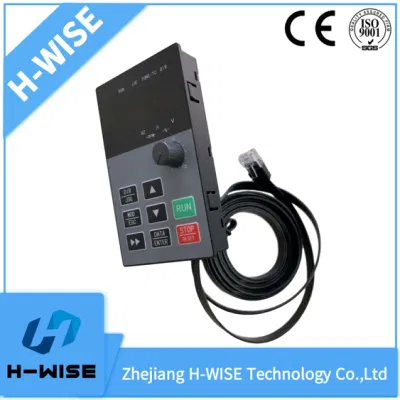

| Display e pannello | Display a LED | Visualizza i parametri. | |
| Blocco chiave | Può bloccare i tasti parzialmente o completamente e definire l'intervallo di funzione di alcuni tasti in modo da evitare errori di conduzione. | ||
| Funzioni di protezione | Rilevamento di cortocircuito del motore all'accensione, protezione da perdita di fase di ingresso/uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento e protezione da sovraccarico. | ||
| Parti opzionali | SCHEDA PG, unità freno, scheda RS485, scheda CAN, scheda Profibus-DP. | ||
| Ambiente | Posizione | Al chiuso, senza luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo di petrolio, vapore, gocciolamento o sale. | |
| Altitudine | Meno di 1000 m. | ||
| Temperatura ambiente | Da -10°C a +40°C. (Valore nominale se la temperatura ambiente è compresa tra 40°C e 50°C) | ||
| Umidità | Inferiore al 95% di umidità relativa, senza condensa | ||
| Vibrazione | Inferiore a 5,9 m/s2 (0,6 g). | ||
| Temperatura di conservazione | -20ºC~+60ºC. | ||
Schema elettrico standard:
2.2 KW
30 KW
Campo di applicazione:
L'inverter serie H500 è ampiamente utilizzato nelle macchine utensili, nel mandrino del centro di lavorazione, nell'ascensore, nelle macchine tessili, plastica
macchine, macchine per la stampa e il confezionamento, ventilatori e pompe dell'acqua, compressori per il condizionamento dell'aria e altri settori, per il
la maggior parte dei clienti per creare una buona esperienza utente.
Profilo della fabbrica:
DIMENSIONE:(UNITÀ:MM)
| Modello inverter | Dimensioni (mm) | Fori(mm) | Netto (Kg) | |||||
| S1 | H1 | H | W | D | D1 | |||
| H500-0110T4 GB | 200 | 612 | 630 | 275 | 320 | 310 | φ8 | 42 |
Profilo della fabbrica:
FAQ :
1,posso ottenere alcuni campioni?
Sì, l'ordine campione è disponibile per il controllo di qualità e il test di mercato. Campione di prodotto, acquistare un set di prodotto (1,5 KW o 2,2 KW) e ottenere un set di prodotto in omaggio (0,4 KW o 0,75 KW).
2,Qual è il tempo di consegna?
Di solito ci vogliono 7-10 giorni lavorativi.
3,quali sono i termini della garanzia?
Offriamo 2 anni di garanzia.
4,l'inverter può essere collegato al computer?
Sì, tutti gli inverter sono dotati di porta RS485 integrata e supportano il protocollo di comunicazione Modbus.
5,come fa la vostra fabbrica a controllare la qualità?
La qualità è prioritaria, attribuiamo sempre l'importanza al controllo di qualità dall'inizio alla fine della produzione. Ogni prodotto sarà completamente assemblato e testato con cura prima dell'imballaggio e della spedizione.
6,i prodotti sono disponibili a magazzino?
A seconda della vostra richiesta, abbiamo modelli standard in stock. Alcuni prodotti speciali e grandi ordini saranno prodotti di recente secondo il vostro ordine.
7,potete vendere i pezzi di ricambio?
Se si utilizzano prodotti H-WISE, possiamo vendere parti di ricambio.
8,come posso fidarmi di te?
I valori della nostra azienda sono integrità, responsabilità, innovazione e cooperazione e la nostra azienda è stata sottoposta a revisione e approvata CE, ISO9001. Il rapporto di valutazione può essere inviato tramite e-mail Siamo anche il fornitore del Made in China Premium member.
