Descrizione del Prodotto

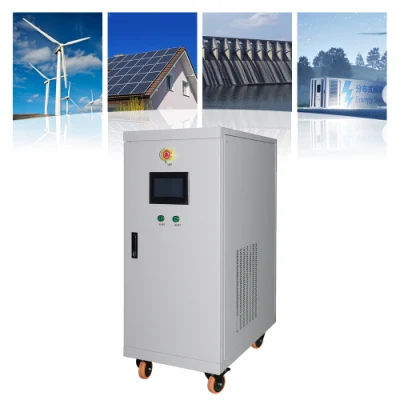

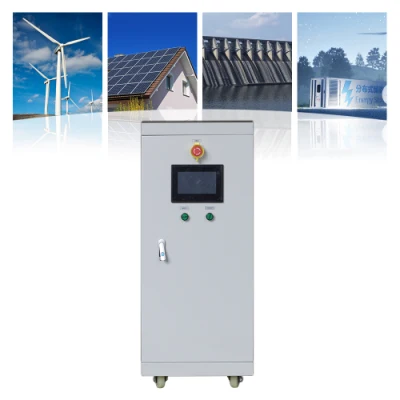

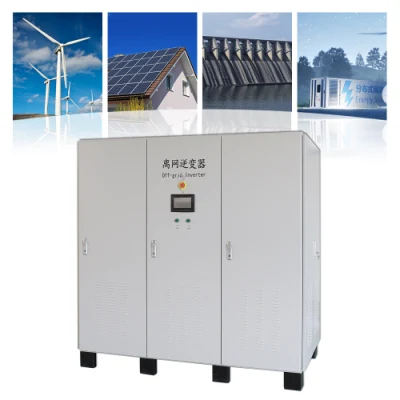

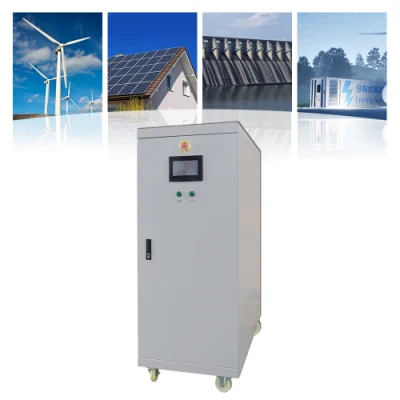

Jinan Deming Power Equipment Co., Ltd - Descrizione del prodotto
Il nostro sistema energetico offre un flusso bidirezionale, consentendo lo scaricamento dal lato batteria alla rete CC o la ricarica dal lato della rete CC alla batteria. Con funzioni di protezione completamente automatiche per surriscaldamento, sovraccarico, cortocircuito, sovracorrente e altro ancora, potete fidarvi della sicurezza e dell'affidabilità del nostro prodotto.
Grazie a una selezione di dispositivi di potenza originali importati e a un design di circuiti completamente digitali, il nostro sistema garantisce prestazioni ottimali. Tutti i chip sono di grado industriale e possono funzionare normalmente in ambienti freddi, ad alta temperatura e umidi.
Il circuito principale incorpora un chip DSP prodotto da ti of America, modulo Infineon IGBT e movimento Infineon per la guida e la protezione. Questa combinazione garantisce un'uscita sincronizzata con la rete, un basso contenuto armonico di corrente e nessun inquinamento o impatto sulla rete.
Il nostro sistema offre anche il controllo a circuito chiuso della corrente collegata alla rete, fornendo potenza controllabile e regolabile. Con un'ampia gamma di tensioni di ingresso, è adatto per varie occasioni.
Il nostro sistema è dotato di uno schema di protezione dell'alimentazione completo e di funzioni di autotest e protezione perfette. In caso di guasto del sistema, il sistema smette automaticamente di funzionare.
La struttura compatta del circuito garantisce un'efficienza massima di almeno il 96%. Inoltre, il livello di protezione può essere personalizzato in base alle proprie esigenze.
Per una connettività perfetta, forniamo un'interfaccia Ethernet e supportiamo il protocollo di comunicazione Modbus TCP standard.
Potenza nominale | 250 KW |
Corrente nominale LV | 358A MAX: 716A |
Gamma di tensione LV | 600 V c.c. |
Coefficiente di ondulazione | Lato alta tensione < 1% F.S. Lato LV < 2% F.S. |
Precisione del controllo | < 1% ( controllo remoto e locale , @ a pieno carico) |
Efficienza massima | 96% @ a pieno carico |
Frequenza di commutazione sugli IGBT | 6 kHz |
Gamma di tensione HV | 900 V c.c. |
Tempo di risposta dinamico | <2 ms. |
Funzione di protezione | Inversione di polarità, surriscaldamento, sovraccarico, sovratensione, sovracorrente, sottotensione , ecc. |
Display | Schermo a sfioramento |
Propagazione del tempo | 200 ms. |
Interfaccia di comunicazione e protocollo | Modbus _ TCP, RJ45 Modbus_ RTU , RS485 |
Numero interfaccia RS485 | uno |
Temperatura di esercizio | Da -10ºC a +50ºC |
Umidità relativa | 0~95%, senza condensa |
Altitudine | ≤2000 m (è necessario ridurre oltre 2000 metri) |
Modalità di raffreddamento | Raffreddamento ad aria |
Rumore | ≤65 dB |
Interruttore di arresto di emergenza | sì |
Livello di protezione | IP55 |
Ingresso elettrico del sistema | AC230 V 50/60 Hz 1000 W. |
| Potenza nominale | 500 KW |
| Corrente nominale LV | 667A MAX: 734A |
| Gamma di tensione LV | 680 V c.c. |
| Coefficiente di ondulazione | Lato alta tensione < 1% F.S. |
| Lato LV < 2% F.S. | |
| Precisione del controllo | < 1% (controllo remoto e locale, @ a pieno carico) |
| Efficienza massima | 98% @ a pieno carico |
| Frequenza di commutazione sugli IGBT | 6 kHz |
| Gamma di tensione HV | 900 V c.c. |
| Tempo di risposta dinamico | <2 ms. |
| Funzione di protezione | Inversione di polarità, surriscaldamento, sovraccarico, sovratensione, sovracorrente, sottotensione, ecc. |
| Display | Schermo a sfioramento |
| Propagazione del tempo | 200 ms. |
| Interfaccia di comunicazione e protocollo | Modbus_ TCP, RJ45 Modbus_ RTU, RS485 |
| Numero interfaccia RS485 | uno |
| Temperatura di esercizio | Da -10ºC a +50ºC |
| Umidità relativa | 0~95%, senza condensa |
| Altitudine | ≤2000 m (è necessario ridurre oltre 2000 metri) |
| Modalità di raffreddamento | Raffreddamento ad aria |
| Rumore | ≤65 dB |
| Interruttore di arresto di emergenza | sì |
| Livello di protezione | IP55 |
| Ingresso elettrico del sistema | AC220V 1000 W. |
