Informazioni di Base.
Model No.
ACME400-33900
Collegamento di Trasformazione
AC-DC-Inverter a frequenza variabile
Natura del potere DC
Corrente di azionamento a frequenza variabile
Funzione
Simple Type, Ascensore Speciale, Tessile Speciale, Costante Modello Coppia universale
Marca
Acme
potenza
90 kva
modalità circuito
IGBT/Spwm
ingresso
380 v/50 hz/60 hz
uscita
115 v/200 v.
forma d′onda
onda sinusoidale pura
stabilità del carico
1%
frequenza
300 hz
stabilità della frequenza
0.01%
differenza di fase
120 gradi
efficienza
93%
tempo di reazione
2 ms.
raffreddamento
ventola
rumore
55 db
Pacchetto di Trasporto
Wood Packing
Specifiche
90kva
Marchio
ACME
Origine
Jinan
Codice SA
8504409990
Capacità di Produzione
200PCS/Month
Descrizione del Prodotto
Introduzione al prodotto

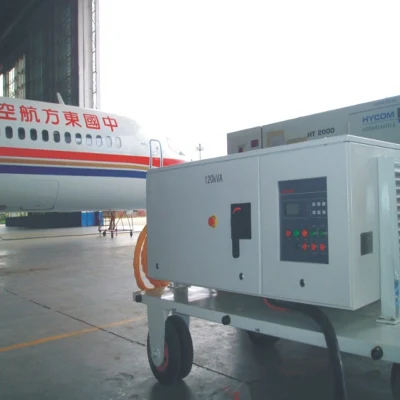

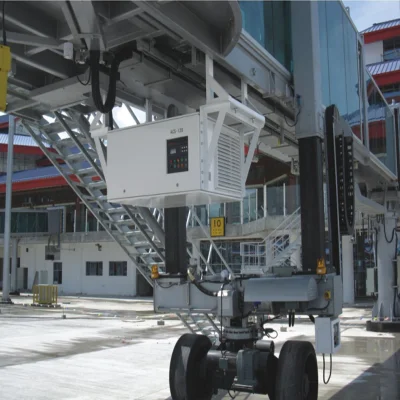

La serie ACME400 di sistemi di alimentazione statica a media frequenza è progettata e realizzata specificamente per l'aviazione e le apparecchiature elettriche ed elettroniche alimentatore a frequenza variabile da 400 Hz, può essere utilizzata per aeromobili e apparecchiature aeree, radar, navigazione e altre apparecchiature elettroniche, nonché in altre occasioni che richiedono un alimentatore a media frequenza da 400 Hz, è un prodotto sostitutivo per l'alimentatore inverter di tipo unitario. Questa tensione di prodotto, frequenza sono un intervallo del 20%, applicabile anche al laboratorio o alla linea di produzione, come un alimentatore sperimentale di messa in servizio. Gli alimentatori SPECIALI A MEDIA frequenza per frequenze e tensioni speciali possono essere personalizzati per i clienti.
Caratteristiche tecniche:
1. Ampia gamma di tensione di ingresso e frequenza, forte anti-interferenza di ingresso, onda sinusoidale pura di uscita, bassa distorsione, elevata stabilità.
Display digitale a LED ad alta precisione per tensione, corrente, frequenza e potenza, facile da utilizzare.
3. Risposta dinamica rapida, inferiore a 2 ms, con funzioni di protezione perfette per garantire la sicurezza di carico e alimentazione.
4. Tecnologia IGBT/SPWM, dimensioni ridotte, bassa rumorosità e alta affidabilità.
5. Ingresso alto anti-interferenza oscilloscopio,ingresso può essere generatore.
Doppio isolamento per ingresso e uscita, sicuro e affidabile.
7. Onda sinusoidale pura in uscita, bassa distorsione.
8. In conformità alle specifiche di potenza per il settore aeronautico MIL-STD-704E
Parametri tecnici:
La serie ACME400 di sistemi di alimentazione statica a media frequenza è progettata e realizzata specificamente per l'aviazione e le apparecchiature elettriche ed elettroniche alimentatore a frequenza variabile da 400 Hz, può essere utilizzata per aeromobili e apparecchiature aeree, radar, navigazione e altre apparecchiature elettroniche, nonché in altre occasioni che richiedono un alimentatore a media frequenza da 400 Hz, è un prodotto sostitutivo per l'alimentatore inverter di tipo unitario. Questa tensione di prodotto, frequenza sono un intervallo del 20%, applicabile anche al laboratorio o alla linea di produzione, come un alimentatore sperimentale di messa in servizio. Gli alimentatori SPECIALI A MEDIA frequenza per frequenze e tensioni speciali possono essere personalizzati per i clienti.
Caratteristiche tecniche:
1. Ampia gamma di tensione di ingresso e frequenza, forte anti-interferenza di ingresso, onda sinusoidale pura di uscita, bassa distorsione, elevata stabilità.
Display digitale a LED ad alta precisione per tensione, corrente, frequenza e potenza, facile da utilizzare.
3. Risposta dinamica rapida, inferiore a 2 ms, con funzioni di protezione perfette per garantire la sicurezza di carico e alimentazione.
4. Tecnologia IGBT/SPWM, dimensioni ridotte, bassa rumorosità e alta affidabilità.
5. Ingresso alto anti-interferenza oscilloscopio,ingresso può essere generatore.
Doppio isolamento per ingresso e uscita, sicuro e affidabile.
7. Onda sinusoidale pura in uscita, bassa distorsione.
8. In conformità alle specifiche di potenza per il settore aeronautico MIL-STD-704E
Parametri tecnici:
| Modello | ACME 400-13005 | ACME 400-13010 | ACME 400-13030 | ACME 400-13050 | ACME 400-13100 | |||
| Capacità | 500 VA | 1 KVA | 3 KVA | 5 KVA | 10 KVA | |||
| Modello di circuito | IGBT/SPWM | |||||||
| Ingresso | fase | monofase | ||||||
| tensione | 220 V±10% | |||||||
| frequenza | 50 Hz/60 Hz/±10% | |||||||
| Uscita | Fase | trifase a quattro fili | ||||||
| Forma d'onda | ONDA SINUSOIDALE | |||||||
| Tensione | tensione di fase | Valore nominale: 115 V, 0-150 V regolazione continua | ||||||
| Tensione del filo | Valore nominale: 200 V, 0-260 V, regolazione continua | |||||||
| Stabilità del carico | ≤1% | |||||||
| Frequenza | 400 HZ, 300 HZ-500 HZ regolazione continua (personalizzabile) | |||||||
| Stabilità della frequenza | Frequenza nominale≤0.1%;gamma di regolazione≤0.01% | |||||||
| Distorsione delle onde | THD≤3% | |||||||
| Differenza di fase | Posizione di fase120°≤±2°,differenza di tensione di fase<3% valore nominale | |||||||
| Efficienza | ≥80% (100% carico) | |||||||
| Tempo di reazione | ≤2 ms. | |||||||
| Display | Display LED ad alta precisione, tensione, corrente, frequenza, potenza e fattore di potenza | |||||||
| Raffreddamento | Raffreddamento a ventola compulsiva | |||||||
| Rumore | ≤55 dB(1 m) | |||||||
| Funzione di protezione | sovratensione, sovracorrente, sovratemperatura, sovraccarico, cortocircuito, e allarme automatico | |||||||
| Affidabilità | MTBF | h1.0*105 h | ||||||
| MTTR | 0.5 ore | |||||||
| Ambiente | Temperatura di lavoro/umidità relativa | -25ºC-55ºC/0-90% (senza condensa) | ||||||
| Altitudine | ≤2000 metri | |||||||
| Modello | ACME 400-33150 | ACME 400-33200 | ACME 400-33300 | ACME 400-33450 | ACME 400-33600 | ||
| Capacità | 15 KVA | 20 KVA | 30 KVA | 45 KVA | 60 KVA | ||
| Modello di circuito | Modalità di regolazione della larghezza dell'impulso IGBT/SPWM | ||||||
| Ingresso | Fase | trifase | |||||
| Tensione | 380 V±10% | ||||||
| Frequenza | 50 Hz/60 Hz/±10% | ||||||
| Uscita | Fase | trifase a quattro fili | |||||
| Forma d'onda | ONDA SINUSOIDALE | ||||||
| Tensione | tensione di fase | Valore nominale: 115 V, 0-150 V regolazione continua | |||||
| Tensione del filo | Valore nominale: 200 V, 0-260 V, regolazione continua | ||||||
| Stabilità del carico | ≤1% | ||||||
| Frequenza | 400 HZ, 300 HZ-500 HZ regolazione continua (personalizzabile) | ||||||
| Stabilità della frequenza | Frequenza nominale≤0.1%;gamma di regolazione≤0.01% | ||||||
| Distorsione delle onde | THD≤3% | ||||||
| Differenza di fase | Posizione di fase120°≤±2°,differenza di tensione di fase<3% valore nominale | ||||||
| Efficienza | ≥80% (100% carico) | ||||||
| Tempo di reazione | ≤2 ms. | ||||||
| Display amperometro | Spie di precisione a quattro cifre con display a LED, potenza e frequenza della corrente di tensione fattore | ||||||
| Raffreddamento | Raffreddamento a ventola compulsiva | ||||||
| Rumore | ≤55 dB | ||||||
| Funzione di protezione | sovratensione, sovracorrente, sovratemperatura, sovraccarico, cortocircuito, e allarme automatico | ||||||
| Affidabilità | MTBF | 1.0*105 h | |||||
| MTTR | 0.5 ore | ||||||
| Ambiente | Temperatura di lavoro/umidità relativa | -25ºC-55ºC/0-90% (senza condensa) | |||||
| Altitudine | ≤2000 metri | ||||||
| Modello | ACME 400-33750 | ACME 400-331000 | ACME 400-331500 | ACME 400-332000 | ACME 400-333000 | ||
| Capacità | 75 KVA | 100 KVA | 150 KVA | 200 KVA | 300 KVA | ||
| Modello di circuito | Modalità di regolazione della larghezza dell'impulso IGBT/SPWM | ||||||
| Ingresso | Fase | trifase | |||||
| Tensione | 380 V±10% | ||||||
| Frequenza | 50 Hz/60 Hz/±10% | ||||||
| Uscita | Fase | trifase a quattro fili | |||||
| Forma d'onda | ONDA SINUSOIDALE | ||||||
| Tensione | tensione di fase | Valore nominale: 115 V, 0-150 V regolazione continua | |||||
| Tensione del filo | Valore nominale: 200 V, 0-260 V, regolazione continua | ||||||
| Stabilità del carico | ≤1% | ||||||
| Frequenza | 400 HZ, 300 HZ-500 HZ regolazione continua (personalizzabile) | ||||||
| Stabilità della frequenza | Frequenza nominale≤0.1%;gamma di regolazione≤0.01% | ||||||
| Distorsione delle onde | THD≤3% | ||||||
| Differenza di fase | Posizione di fase120°≤±2°,differenza di tensione di fase<3% valore nominale | ||||||
| Efficienza | ≥80% (100% carico) | ||||||
| Tempo di reazione | ≤2 ms. | ||||||
| Display amperometro | Spie di precisione a quattro cifre con display a LED, potenza e frequenza della corrente di tensione fattore | ||||||
| Raffreddamento | Raffreddamento a ventola compulsiva | ||||||
| Rumore | ≤55 dB | ||||||
| Funzione di protezione | sovratensione, sovracorrente, sovratemperatura, sovraccarico, cortocircuito, e allarme automatico | ||||||
| Affidabilità | MTBF | h1.0*105 h | |||||
| MTTR | 0.5 ore | ||||||
| Ambiente | Temperatura di lavoro/umidità relativa | -25ºC-55ºC/0-90% (senza condensa) | |||||
| Altitudine | ≤2000 metri | ||||||
