Informazioni di Base.
Model No.
JKR2-250KW
Collegamento di Trasformazione
AC-AC azionamento a frequenza variabile
Natura del potere DC
Tensione a frequenza variabile azionamento
Funzione
Simple Type, Ascensore Speciale, Tessile Speciale, Costante Modello Coppia universale
materiale
lega di alluminio
municazione
RS485/RS232 PLC
tensione di ingresso
380 v.440 v.
motorino adattivo
motore asincrono trifase a gabbia di scoiattolo
tempi di avviamento
si consiglia di non superare 20 volte all′ora.
modalità di arresto
online/bypass
potenza di uscita
7,5 kw-680 kw
corrente di uscita
22a ~1200 a.
modalità di raffreddamento
ventola cc/ca
controllo
controllo della tensione
corrente
controllo corrente
potenza
200 cv/150 kw
tipo di protezione
guasto fase: linea
protezione termica
motore
protezione termica 1
motorino di avviamento
Pacchetto di Trasporto
Wooden Package
Specifiche
RoHS package
Marchio
OEM
Origine
Zhejiang Yueqing
Codice SA
8537101990
Capacità di Produzione
10000PCS/Month
Descrizione del Prodotto

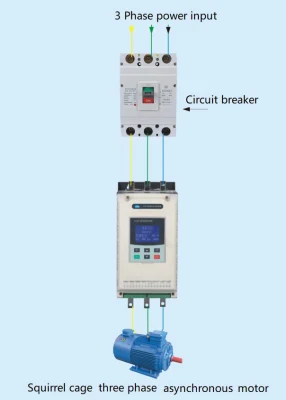

Questa applicazione del gruppo quattro softstarter utilizza una disconnessione principale per un circuito di alimentazione in ingresso e la fusione per ciascuno dei singoli circuiti del softstarter. Un motorino di avviamento, un motorino di avviamento e un comando per fase

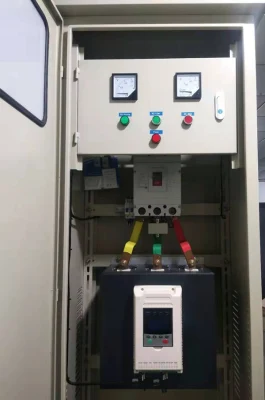

250kw mercato indiano soft starter pannello di controllo un motore uno motorino di avviamento morbido
Azionamenti a frequenza variabile (VFD) e avviatori soft.
Negli articoli precedenti, abbiamo parlato di unità a frequenza variabile (VFD) e avviatori soft. Se avete bisogno di un aggiornamento sul funzionamento dettagliato di un VFD o di un Soft Starter, assicuratevi di guardare indietro questi articoli facendo clic sui collegamenti qui sotto.
Che cos'è un VFD?
Che cos'è un soft starter?
I dispositivi sono simili in quanto controllano l'avviamento e l'arresto di motori industriali ma hanno caratteristiche diverse che identificheremo in questo articolo.
https://youtu.be/_ZztDN5XX5o
Le basi
Un avviatore morbido viene generalmente utilizzato in applicazioni in cui vi è un elevato picco di corrente che potrebbe danneggiare un motore mentre un VFD controlla e può variare la velocità di un motore.
In questo articolo esamineremo:
- funzionamento interno di questi dispositivi
- come determinare quale dispositivo si desidera
- guardare alcune applicazioni per capire meglio le loro differenze
Parliamo innanzitutto del funzionamento interno di questi due dispositivi.
Funzionamento interno di un Soft Starter
Un tipico avviatore soft trifase utilizza sei tiristori o raddrizzatori controllati al silicio, orientati in una configurazione anti-parallela per avviare i motori elettrici senza problemi.
Un tiristore è composto da 3 parti:
- porta logica
- catodo
Anodo
Quando un impulso interno viene applicato al gate, permette alla corrente di fluire dall'anodo al catodo che invia quindi corrente in uscita al nostro motore.
Quando gli impulsi interni non si applicano al gate, gli SCR (Silicon Controlled Rectifier) sono in stato OFF e quindi limitano la corrente al motore.
Questi impulsi interni limitano la tensione applicata al motore rallentando la corrente di spunto.
Gli impulsi vengono inviati in base al tempo di rampa, quindi la corrente viene applicata lentamente al motore. Il motorino, collegato al motorino di avviamento morbido, si avvia con una corrente regolare e si ricarica alla velocità massima preimpostata.
Il motore rimarrà a tale velocità fino a quando non si arresta il motore, dove il motorino di avviamento morbido farà scendere il motore in modo molto simile alla rampa di sollevamento.
Operazioni interne di un VFD
I VFD hanno tre componenti principali:
- raddrizzatore
- filtro
- invertitore
Il raddrizzatore agisce come diodi, prende la tensione CA in ingresso e la modifica in tensione CC.
Successivamente, il filtro utilizza condensatori per pulire la tensione CC, rendendola più fluida in entrata.
Infine, l' inverter utilizza transistori per convertire la tensione CC e invia al motore una frequenza in Hertz. Questa frequenza aziona il motore a un regime specifico.
Possiamo impostare i tempi di salita e discesa come in un avviamento morbido.
VFD o Soft Starter? Quale scegliere?
Da quanto appena descritto, possiamo vedere che un VFD è fondamentalmente un avviamento morbido con controllo della velocità. Come possiamo quindi sapere quale dispositivo è necessario per la nostra applicazione?
La decisione su quale dispositivo scegliere dipende dal controllo richiesto dall'applicazione. Ci sono altri fattori che dovremmo considerare nella nostra decisione.
1. Controllo velocità
Se l'applicazione richiede un'elevata corrente di spunto ma non richiede il controllo della velocità, l'opzione migliore è un avviatore morbido.
Se è necessario il controllo della velocità, è necessario un VFD.
2. Prezzo
Il prezzo può essere un fattore determinante in molte applicazioni del mondo reale. Poiché un avviatore morbido ha meno funzioni di controllo, il prezzo è inferiore a un VFD.
3. Dimensioni
Infine, se la dimensione del nostro dispositivo è un fattore determinante, i motorini di avviamento soft sono generalmente più piccoli della maggior parte dei VFD.
Ora, esaminiamo alcune applicazioni reali per aiutarci a vedere la differenza tra un VFD e un Soft Starter.
Esempio di applicazione di VFD e avviatori soft
1. Impianto di trattamento delle acque
La prima applicazione sarà una pompa per acque reflue. Un impianto di trattamento dell'acqua ha tipicamente un flusso costante di acqua che entra nella pianta. Supponiamo che la richiesta di acqua in uscita dall'impianto sia costante con l'erogazione in ingresso nell'impianto.
Quale dispositivo sarebbe l'opzione migliore?
È così! Un motorino di avviamento morbido sarebbe una scelta eccellente perché in questa applicazione, quando si avvia la pompa dell'acqua, ci sarebbe un grande flusso di corrente sul nostro motore che il nostro motorino di avviamento morbido potrebbe gestire e gradualmente far salire la pompa.
Poiché la richiesta di acqua in uscita dall'impianto è la stessa dell'erogazione nell'impianto, la velocità della nostra pompa non varierebbe.
Tuttavia, se la domanda di acqua in uscita dall'impianto aumenta o diminuisce, vorremmo variare la nostra velocità rendendo un VFD una scelta migliore per l'applicazione.
2. Sistema ventola di raffreddamento
La prossima applicazione che esamineremo è una ventola di raffreddamento.
In questo scenario, una ventola di raffreddamento si accende quando la temperatura dell'aria dell'impianto raggiunge un punto di regolazione ad alta temperatura.
Una volta raggiunto il punto di regolazione, la ventola di raffreddamento rallenta per mantenere la temperatura dell'aria a meno che non scenda al di sotto di un punto di regolazione della temperatura bassa, dove si spegne.
Tuttavia, se la temperatura continua ad aumentare e supera il valore impostato per la temperatura elevata, la ventola dovrà muoversi più velocemente.
Quale dispositivo funziona meglio in questa situazione?
È così! Un VFD sarebbe migliore di un avviamento morbido perché la velocità della ventola dovrà variare.
Se il nostro scenario fosse solo l'accensione o lo spegnimento della ventola in base alla temperatura e non il cambiamento di velocità, un motorino di avviamento morbido sarebbe un'opzione migliore.
Riepilogo
In chiusura, un VFD e un Soft Starter possono eseguire funzioni simili quando si tratta di aumentare o diminuire un motore.
La differenza principale tra i due è che un VFD può variare la velocità di un motore mentre un motorino di avviamento morbido controlla solo l'avviamento e l'arresto di tale motore.
Quando si tratta di un'applicazione, il prezzo e le dimensioni sono a favore di un avviamento morbido. Un VFD è la scelta migliore se è necessario il controllo della velocità.
La buona notizia è che se un'applicazione esistente ha un motorino di avviamento morbido in posizione e il controllo della velocità viene successivamente determinato come un requisito, un VFD può facilmente sostituire un motorino di avviamento morbido. È vero anche il contrario, un motorino di avviamento morbido può sostituire un VFD.
