Informazioni di Base.
Model No.
PLC-511 OpenPCS
Stato
Nuovo
Su misura
Non personalizzati
Materiale
Circuit Board + Engineering Plastics
supporto della velocità di trasmissione canopen
1000K 500K 250K 125K 100K 50K 10K
moduli terminali
fino a 32 moduli terminali bus
interfaccia can
un terminale aperto 4
alimentazione
24 v c.c. (-15%/+20%)
corrente di ingresso
corrente totale bus gc 70 ma max. 2,5 a.
isolamento elettrico
1500 Vrms
la modalità pdo supporta
polling basato sugli eventi in loop di sincronizzazione
modalità di configurazione
configurazione automatica
corrente di avviamento
circa 2.5 volte la corrente continua
grado ip
IP 20
Pacchetto di Trasporto
1PC in Small Box
Specifiche
97x68x47mm
Marchio
GCAN
Origine
China
Codice SA
853710119
Capacità di Produzione
10000
Descrizione del Prodotto
Totale 3 moduli di controllo
Miele! Vi preghiamo di confermare le vostre richieste prima del pagamento, GCAN-PLC non contiene punti io, se avete bisogno di moduli io diversi, vi preghiamo di contattarci.
GCAN-PLC è un modulo PLC modulare e scalabile. È costituito da un modulo di controllo principale programmabile, diversi moduli i/o e un modulo terminale. Ciascun modulo comunica tra loro tramite un bus interno e l'utente può programmare e controllare ciascun modulo i/o in modo indipendente. Può essere utilizzato in quasi tutti i sistemi di controllo e acquisizione industriali.
| Modello | Caratteristica | Bus di comunicazione |
| GCAN-PLC-400 | Frequenza CPU 168 M. | 1*CAN+1*Ethernet+ 1*RS232(o RS485) |
| Memorizzazione del programma: 16M byte | ||
| Memorizzazione dati: 512 KB | ||
| GCAN-PLC-510 | Potenza della CPU 400 M. | 1*CAN+1*Ethernet+ 1*RS232(o RS485) |
| Memorizzazione del programma: 32 MB | ||
| Memorizzazione dati: 16M byte | ||
| GCNA-PLC-511 | Potenza della CPU 400 M. | 1*CAN+1*Ethernet+ 1*RS232+1*RS485 |
| Memorizzazione del programma: 32 MB | ||
| Memorizzazione dati: 16M byte |
Totale 2 moduli di comunicazione

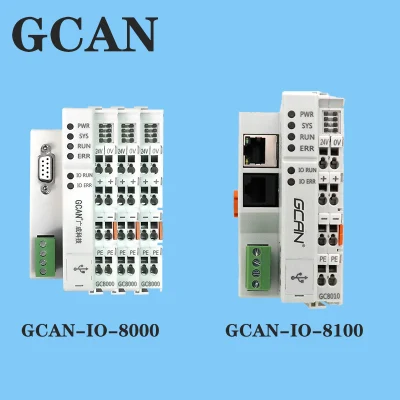

Nota: GCAN-io-8000/8100 non è un modulo di controllo principale PLC, ma un modulo io remoto. GCAN-io-8000 è un adattatore CANopen, mentre GCAN-io-8100 è un adattatore Modbus RTU.

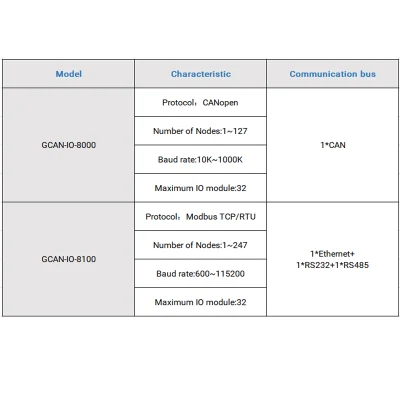

| Modello | Caratteristica | Bus di comunicazione |
| GCAN-IO-8000 | Protocollo:CANopen | 1*CAN |
| Numero di nodi:1~127 | ||
| Velocità di trasmissione: 10K~1000K | ||
| Massimo modulo io:32 | ||
| GCAN-IO-8100 | Protocollo: Modbus TCP/RTU | 1*Ethernet+ 1*RS232+1*RS485 |
| Numero di nodi:1~247 | ||
| Velocità di trasmissione:600~115200 | ||
| Massimo modulo io:32 |
| Prestazioni | Adattatore CANopen (GCAN-io-8000) | Adattatore Modbus (GCAN-io-8100) |
| Numero nodo | 1~127 | 1~247 |
| Velocità di trasmissione | 10 kbps~1000 Kbps | 600 bps~115200 bps |
| Potenza assorbita | 24 V CC (18~36 V) | |
| Inserire il numero del modulo i/O. | 32 pezzi (al massimo 32*8 punti io) | |
| Quota | 100 mm*69 mm*48 mm | |
| Temperatura di lavoro, umiltà | -40ºC~+85ºC, 0~90% UR , senza condensa | |
| Grado IP | IP20 | |
| Funzione del modulo | • Stazione slave CANopen standard • supporto 4 TPDO, 4 RPDO • supporto 1 SDO, 1 oggetto di emergenza, 1 oggetto di controllo errore nodo • Avvia per definire la connessione, suppor memorizzazione dei parametri • la modalità PDO supporta la sincronizzazione, loop, event-driven, polling • la modalità di configurazione è automatica configurazione • interfaccia CAN: Un terminale aperto 4 • corrente di ingresso, 70 ma+ (bus GC totale Corrente), max. 2,5 A. • corrente di avviamento: Circa 2.5 volte corrente continua • Contatti di potenza: Massimo 24 V. CC/massimo 10 A. • isolamento elettrico: 1500 Vrms | • supporto del protocollo Modbus standard, una stazione slave Modus standard • supporto Modbus codice funzione:01, 02, 03, 04, 05, 06, 15, 16 • supporto della convalida CRC • supporto per la comunicazione Modbus TCP, Modbus RTU (corrispondente a due tipi di stile) • interfaccia RS485 adotta un sistema standard a due fili • la velocità di trasmissione dell'interfaccia seriale supporta 600 bps~115200 bps, configurata in modalità seriale interfaccia • il numero massimo di moduli terminali bus è 64 • la modalità di configurazione è automatica, espansibile • interfaccia Ethernet supporta l'acquisizione IP statica o dinamica • interfaccia Ethernet supporta la disconnessione heartbeat e timeout Se l'interfaccia Ethernetwork è fissa, è possibile impostare l'IP di destinazione e l'interfaccia di destinazione • • Ripristino automatico delle risorse di connessione dopo l'interfaccia Ethernet è Disconnesso e affidabile creazione di connessioni TCP • interfaccia Ethernet è compatibile con LA modalità di lavoro SOCKET (TCP Server, TCP Client, UDP, ecc.). Il software di comunicazione superiore del computer è conforme Con le regole STANDARD PER SOCKET. • corrente di ingresso, 70 ma+ (corrente totale bus GC), massimo 4500 ma • corrente di avviamento: Circa 2.5 volte la corrente continua • Contatti di potenza: Massimo 24 V CC/massimo 10 A. • isolamento elettrico: 1000 Vrms (contatto di potenza/tensione di accoppiamento bus) • guida DIN standard, progettata per design industriale |
Moduli di ingresso e uscita

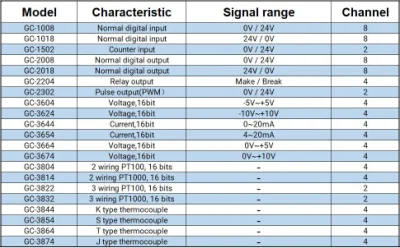

| I/O. | Tipo | Caratteristica | Segnale | Canale |
| Digitale | GC-1008 | Ingresso digitale (PNP) | 24 V CC | 8 canali |
| GC-1018 | Ingresso digitale (NPN) | 24 V CC | 8 canali | |
| GC-1502 | Contatore (200 kHz max) | - | 2 canali | |
| Digitale | GC-2008 | Uscita digitale (PNP) | 24 V CC | 8 canali |
| GC-2018 | Uscita digitale (NPN) | 24 V CC | 8 canali | |
| GC-2204 | Uscita relè | - | 4 canali | |
| GC-2302 | PWM (20 Hz~200 kHz) | - | 2 canali | |
| Ingresso analogico | GC-3604 | Tensione di ingresso, 16 bit | -5~+5 V. | 4 canali |
| GC-3624 | Tensione di ingresso, 16 bit | 10 V~ + 10 V. | 4 canali | |
| GC-3644 | Ingresso corrente, 16 bit | 0-20 ma | 4 canali | |
| GC-3654 | Ingresso corrente, 16 bit | 4-20 ma | 4 canali | |
| GC-3664 | Tensione in ingresso, 16 bit | 0~+5 V. | 4 canali | |
| GC-3674 | Tensione di ingresso, 16 bit | 0~+10 V. | 4 canali | |

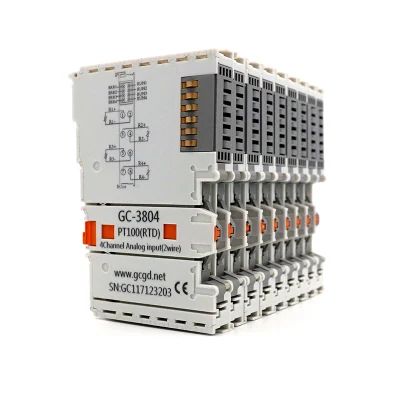

| GC-3804 | PT100 a 2 fili, 16 bit | Resistenza termica | 4 canali | |
| GC-3814 | PT1000 a 2 fili, 16 bit | Resistenza termica | 4 canali | |
| GC-3822 | PT100,16 bit a 3 fili | Resistenza termica | 2 canali | |
| GC-3832 | PT1000,16 bit a 3 fili | Resistenza termica | 2 canali | |
| GC-3844 | Termocoppia di tipo K. | Termocoppia | 4 canali | |
| GC-3854 | Coppia di tipo S | Termocoppia | 4 canali | |
| GC-3864 | Termocoppia di tipo T. | Termocoppia | 4 canali | |
| GC-3874 | Termocoppia di tipo J. | Termocoppia | 4 canali | |

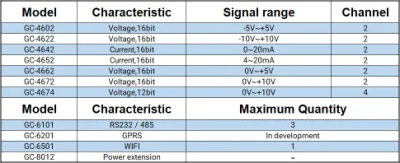

| Uscita analogica | GC-4602 | Uscita di tensione, 16 bit | -5V~+5V | 2 canali |
| GC-4622 | Uscita di tensione, 16 bit | -10 V~ + 10 V. | 2 canali | |
| GC-4642 | Uscita di corrente, 16 bit | 0-20 ma | 2 canali | |
| GC-4652 | Uscita di corrente, 16 bit | 4-20 ma | 2 canali | |
| GC-4662 | Uscita di tensione, 16 bit | 0-5 V. | 2 canali | |
| GC-4672 | Uscita di tensione, 16 bit | 0-10 V. | 2 canali | |
| GC-4674 | Uscita di tensione, 12 bit | 0-10 V. | 4 canali | |
| Modulo speciale | GC-6101 | Estensione RS232/RS485 | - | - |
| GC-6201 | Estensione GPRS | - | - | |
| GC-6501 | Estensione WIFI | - | - | |
| GC-8012 | Prolunga di potenza | - | - |
Risposta rapida del sistema
La serie GCAN-PLC utilizza il sistema kernel in tempo reale tedesco, che non solo ha elevate prestazioni in tempo reale e capacità di elaborazione, ma supporta anche gli utenti a programmare con i 5 linguaggi di programmazione specificati nello standard IEC 61131-3, inclusi SFC, LD, FBD, ST e il. L'uso flessibile di linguaggi di programmazione familiari può abbreviare il ciclo di sviluppo del progetto.
Integrare tre interfacce
Integrare tre interfacce
La serie GCAN-PLC è stata integrata con RS232, Ethernet e CAN, tre comuni interfacce di comunicazione bus di campo industriali, programmabili per realizzare la comunicazione bus e la rete. Se gli utenti desiderano realizzare Modbus, CANopen e altri protocolli di comunicazione, forniremo agli utenti programmi campione per il loro riferimento.
Estendere il numero io in modo casuale
La serie GCAN-PLC può estendere la quantità di modulo io in base alle esigenze effettive degli utenti. Fino a 256 moduli canbe extended.users può scegliere liberamente il tipo di io, come: Modulo quantità analogico, modulo quantità digitale, ecc.la serie GCAN-PLC è di dimensioni molto ridotte, gli utenti possono estendere una varietà di funzioni in uno spazio compatto.può soddisfare il necessità di clienti diversi.
Assistenza post-vendita
I nostri prodotti principali sono tutti indipendenti ricerca e sviluppo.forniamo un anno di garanzia post-vendita gratuita, software a vita libera e supporto tecnico se avete qualsiasi domanda, il nostro tecnico post-vendita risponderà per voi, si prega di sentire libero di acquistare.
