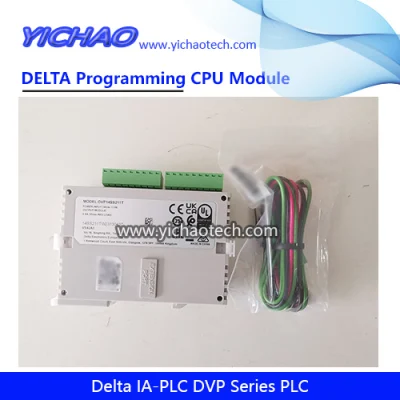

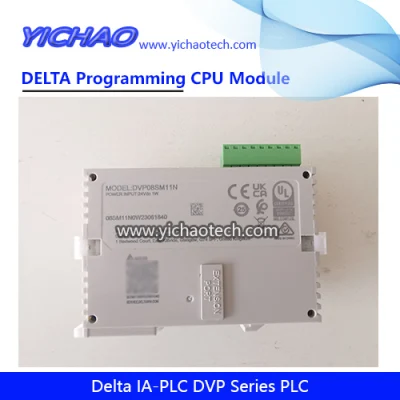

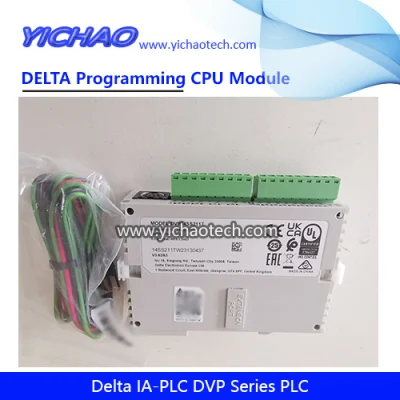

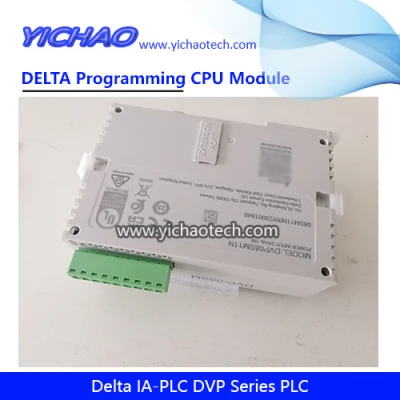

Modulo controller di programmazione per automazione industriale/elettronica Delta DVP serie Ia-PLC Dvp04ad-S, Dvp14ss211t, Dvp08sm11n Delta PLC

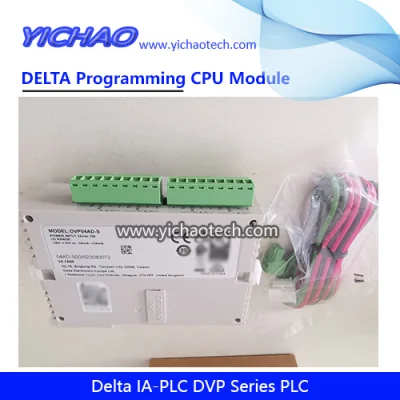

Delta DVP Series PLC.il modulo di ingresso analogico DVP04AD-S/DVP04AD-S2 riceve un ingresso di segnale analogico esterno a 4 punti (tensione o corrente) e lo converte in segnali digitali a 14 bit. Un PLC di tipo sottile serie DVP può leggere i dati da DVP04AD-S/DVP04AD-S2 o scrivere i dati su DVP04AD-S/DVP04AD-S2 mediante l'istruzione DA/A. Nel modulo sono presenti 49 CRS (registri di controllo) e ciascun registro ha 16 bit.

Gli utenti possono selezionare l'ingresso dalla tensione o dalla corrente tramite il cablaggio. La gamma di tensione in ingresso è ±10 V CC (la risoluzione è 1,25 mV). La gamma di ingresso corrente è ±20 ma (la risoluzione è 5μA).
Note sulle disposizioni di montaggio e sul cablaggio
Installazione su guida DIN
Il DVP-PLC può essere fissato a un armadio utilizzando la guida DIN alta 35 mm con una profondità di 7,5 mm. Quando si monta il PLC sulla guida DIN, assicurarsi di utilizzare la staffa terminale per arrestare qualsiasi movimento laterale del PLC, in modo da ridurre la possibilità che i fili vengano allentati. Sulla parte inferiore del PLC è presente un piccolo fermo di fissaggio. Per fissare il PLC alla guida DIN, posizionarlo sulla guida e spingere delicatamente verso l'alto il fermo. Per rimuoverlo, tirare verso il basso il fermo di fissaggio e tirare delicatamente il PLC lontano dalla guida DIN. Vedere la figura a destra.
Cablaggio
1. Utilizzare un filo conduttore singolo o multiplo da 22 AWG (1,5 mm) sui terminali di cablaggio i/O. Le specifiche di
il terminale è mostrato nella figura sul lato sinistro. Le viti del terminale PLC devono essere serrate a.
1,95 kg-cm (1.7 pollici-libbre).
2. NON posizionare i cavi di segnale i/o e il cavo di alimentazione nello stesso condotto di cablaggio.
3. Utilizzare solo fili in rame a 60/75°C.
