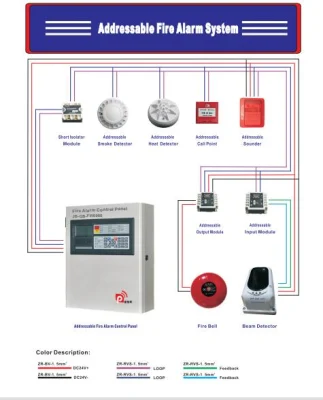

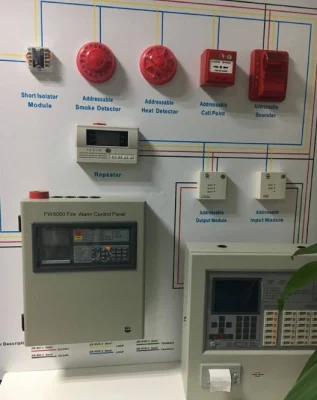

Manuale di istruzioni Del modulo d'ingresso M-6006
2. Codice ID prodotto integrato
3. Utilizzo della tecnologia di filtraggio hardware e software per migliorare i moduli funzione anti-inceppamento
4. Collegamento, 2 tipo di bus, non polarità
Figura 1 dimensioni e Dimensioni di installazione di M-6006
Figura 2 diagramma dei fili nascosti Figura 3 Diagramma dei fili esposti
2. Il metodo di cablaggio è illustrato nella figura 4
Figura 4: Schema elettrico M-6006
3. Requisiti dei fili: Il filo (bus) deve essere RVS-2 * 1.0 mm2 O 1.5 mm2; RVS-2*1.0 Mm2 o 1.5 Mm2 per il filo di ingresso del segnale.
E. Uso e funzionamento
Operazione di codifica: È possibile utilizzare il codificatore portatile M-6006 della nostra azienda Per la codifica live. Durante la codifica, collegare le due clip dell'encoder ai due terminali del sollevatore, aprire l'alimentazione dell'encoder portatile, immettere il codice indirizzo da scrivere (l'intervallo dei codici indirizzo deve essere: 1-242, il codice indirizzo dello stesso loop è univoco). Premere il pulsante "Write code" (Scrivi codice); Se la codifica viene eseguita correttamente, il codificatore visualizzerà il numero dell'indirizzo dopo l'invio del codice. In caso di errore, il codificatore visualizza "FAL" dopo l'invio del codice indirizzo.
Per informazioni dettagliate sui passaggi e i metodi di codifica, fare riferimento al "Manuale Dell'utente del codificatore del palmare M-6006".
.
2. Quando il controller rileva la previsione di pulizia, inviare il numero di rilevatori di fumo all'azienda per la pulizia, al fine di evitare falsi o falsi positivi, con conseguenti perdite non necessarie.
A. Caratteristiche
1. Installato direttamente nella scatola incorporata2. Codice ID prodotto integrato
3. Utilizzo della tecnologia di filtraggio hardware e software per migliorare i moduli funzione anti-inceppamento
4. Collegamento, 2 tipo di bus, non polarità
B. Specifiche
Tensione di esercizio | Tensione di impulso del sollevatore 15 V | |
Corrente di esercizio | Corrente di standby | ≤0, 55 ma |
corrente di azione | ≤5, 5 ma | |
Tipo | Indirizzabile, 2 fili (non polarità) | |
Codifica | Codice elettronico | |
Stato di indicazione del modulo | Stato di monitoraggio normale | La spia verde lampeggia periodicamente |
stato azione | la spia rossa di azione rimane accesa, le spie verdi di ispezione rimangono accese | |
Ambiente operativo | Temperatura-10ºC~50ºC Umidità relativa≤95%RH, senza condensa | |
Dimensioni | 56 mm×56 mm×21, 5 mm(coperchio trasparente Non incluso) | |
Colore | beige | |
Peso | circa 53 g (coperchio trasparente Incluso) | |
Standard Executive | GB 16806-2006 |
C. Caratteristiche strutturali
Dimensioni del modulo e dimensioni di installazione mostrate nella Figura 1Figura 1 dimensioni e Dimensioni di installazione di M-6006
![Input Module of Programmable Logic Controller (PLC) in Alarm System](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00joNQypIhbucf/Input-Module-of-Programmable-Logic-Controller-PLC-in-Alarm-System.webp)
D. Installazione
AVVERTENZA: Prima di installare il dispositivo, è necessario spegnere l'alimentazione.- Il modulo può essere installato in modo esposto o nascosto. Per quanto riguarda l'installazione nascosta, il modulo può essere installato nella scatola embedded standard 86H50, e quindi installato sul coperchio come mostrato in figura 2; Per il modo esposto, il modulo installato nella morsettiera che è mostrata in figura 3.
Figura 2 diagramma dei fili nascosti Figura 3 Diagramma dei fili esposti
![Input Module of Programmable Logic Controller (PLC) in Alarm System](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00KqFtyIPghukf/Input-Module-of-Programmable-Logic-Controller-PLC-in-Alarm-System.webp)
2. Il metodo di cablaggio è illustrato nella figura 4
![Input Module of Programmable Logic Controller (PLC) in Alarm System](http://img6.grofrom.com/www.hejuinverterco.it/226f3j00sqyQOiPrbgkf/Input-Module-of-Programmable-Logic-Controller-PLC-in-Alarm-System.webp)
Figura 4: Schema elettrico M-6006
3. Requisiti dei fili: Il filo (bus) deve essere RVS-2 * 1.0 mm2 O 1.5 mm2; RVS-2*1.0 Mm2 o 1.5 Mm2 per il filo di ingresso del segnale.
E. Uso e funzionamento
Operazione di codifica: È possibile utilizzare il codificatore portatile M-6006 della nostra azienda Per la codifica live. Durante la codifica, collegare le due clip dell'encoder ai due terminali del sollevatore, aprire l'alimentazione dell'encoder portatile, immettere il codice indirizzo da scrivere (l'intervallo dei codici indirizzo deve essere: 1-242, il codice indirizzo dello stesso loop è univoco). Premere il pulsante "Write code" (Scrivi codice); Se la codifica viene eseguita correttamente, il codificatore visualizzerà il numero dell'indirizzo dopo l'invio del codice. In caso di errore, il codificatore visualizza "FAL" dopo l'invio del codice indirizzo.
Per informazioni dettagliate sui passaggi e i metodi di codifica, fare riferimento al "Manuale Dell'utente del codificatore del palmare M-6006".
.
F. Nota
1. La prova di funzionamento dell'allarme del rivelatore di fumo deve essere eseguita ogni sei mesi.2. Quando il controller rileva la previsione di pulizia, inviare il numero di rilevatori di fumo all'azienda per la pulizia, al fine di evitare falsi o falsi positivi, con conseguenti perdite non necessarie.
