Informazioni di Base.
Model No.
LUT7S
Widescreen
Widescreen
3D
Non 3D
Tipo di interfaccia
3G-SDI, HDMI
risoluzione
1920 x 1200
rapporto di contrasto
1200:1
luminosità
2200 CD/M2
retroilluminazione
led
angolo di visualizzazione
80°/80°(l/r), 80°/80°(u/d)
ingressi
1 x hdmi, 1 x 3 g-sdi
uscite
1 x hdmi, 1 x 3 g-sdi, 1 x c.c.
audio
cuffie stereo da 3,5 mm
tensione di ingresso
dc7~24 v.
consumo energetico
≤20 w.
piastra della batteria
piastra doppia della batteria f970
modo di montaggio
bussola filettata da 1/4"-20 (sinistra, destra, inferiore)
Pacchetto di Trasporto
Gift Box
Specifiche
10PCS/CTN
Marchio
Goodwell
Origine
China
Codice SA
8528591090
Capacità di Produzione
5000PCS/ Month
Descrizione del Prodotto
LUT 7S 7 pollici 2200nits 3D LUT Touch Screen fotocamera DSLR Monitor di campo con istogramma vettorscope forma d'onda ingresso HDMI 3G-SDI 4K Pannello IPS di uscita 1920 X 1200
Funzioni avanzate:
* Supporto di 3D LUT Log to Rec. 709, utente 3D LUT Upload
* Menu touch di supporto
* alta risoluzione: Full HD 1920x1200, contrasto elevato: 1200: 1
* sensore di luminosità per la regolazione automatica della luminosità visibile alla luce diurna a 2200 nit
* pannello IPS con angoli di visualizzazione ampi 160°
* fornisce alimentazione ausiliaria; Consente agli sparatutto di alimentare le loro telecamere
* PARADE (RGB, YUV, Y)
* Scope vettoriale
* Istogramma RGB
* Istogramma
* Assistenza per la messa a fuoco (rosso, verde, blu, bianco, giallo cinque colori di picco opzionali; 1~10 livello di picco regolabile)
* falsi colori
* esposizione Zebra (1%~100% regolabile)
* modalità di scansione (sotto scansione, sopra scansione)
* Zoom (100%~300%)
* modalità anamorfica (1, 25x, 1, 33x, 1, 5x, 2, 0x, 2, 0x mag)
* pixel to pixel (pixel a pixel)
* nove griglie
* marcatore centrale
* marcatore di sicurezza (70%, 80%, 90%, 16: 9, 16: 10, 4: 3, 5: 4, 1.85: 1, 2.35: 1)
* marcatore del rapporto (16: 9, 16: 10, 4: 3, 1.85: 1, 2.35: 1)
* colore marcatore (rosso, verde, blu, bianco, nero, giallo)
* campo di controllo (rosso, verde, blu, grigio)
* Capovolgi immagine (H, V, H/V)
* blocco immagine
* regolazione della temperatura del colore
Combina affidabilità e usabilità; più risoluzione, meno riflessione:
La LUT7S offre ai registi i vantaggi di un ampio display sulla fotocamera senza rendere la configurazione della fotocamera ingombrante. GOODWELL LUT7S è dotato di funzioni di monitoraggio di fascia alta in un contenitore piccolo e leggero che può essere collegato praticamente a qualsiasi telecamera. La parte anteriore è dotata di un ampio touchscreen LCD ad alta risoluzione e visibile in luce diurna, sono presenti collegamenti video nella parte inferiore e slot per scheda SD sul lato e spazio per due batterie NP-F sul retro. Il telaio esterno è dotato di punti di montaggio standard da ¼" in basso, a sinistra e a destra per il fissaggio a telecamere e carri. Questo dettaglio di design rende la LUT7S facile da collegare a una fotocamera e da condividere con un membro del team o un cliente sul set. La LUT7S consente un monitoraggio chiaro e preciso del campo e l'analisi delle immagini durante le riprese diurne. Visualizza le tue foto e i contenuti di monitoraggio con una fedeltà cromatica superiore e una risoluzione massima di 1920 x 1200 su uno schermo da 7 pollici. Il pannello è realizzato in vetro otticamente incollato con rivestimento antiriflesso, che consente un comodo monitoraggio del campo diurno. Ma ciò che la contraddistingue è la retroilluminazione a LED (Light Emitting Diode), che emette una luminosità di 2200 nit e visualizza un rapporto di contrasto di 1200: 1 e un gamut di colore sRGB / Rec. 709, che si traduce in una nitidezza eccezionale dello schermo anche in condizioni di illuminazione intensa. Con il monitor che visualizza i tuoi contenuti a 323 pixel per pollice (PPI), puoi riprendere in tutta sicurezza e perfezionare i tuoi contenuti sul posto. L'ampio angolo di visione 160º facilita la visione contemporanea di più membri dell'equipaggio.
2200 nit visibile giorno:
Il monitor da 7" 1920 x 1200 non solo ha la risoluzione e la densità di pixel per rendere ogni scatto sorprendente, ma lo schermo ad alta luminosità a 2200 nit quasi 4 volte superiore rispetto ai monitor da campo tradizionali consente di scattare all'aperto senza riflessi che lavino l'immagine. In questo modo è facile vedere all'aperto senza cappuccio, per scattare foto all'aperto in condizioni di luce intensa!
Sensore di luminosità per regolazione automatica:
Inoltre, LUT7S è dotato di un sensore di luce ambientale che rileva i livelli di luce ambientale e regola automaticamente la luminosità dello schermo. Garantisce la leggibilità dello schermo in ambienti diversi e protegge sempre gli occhi. L'aumento della luminosità dello schermo compensa la luce solare intensa quando viene utilizzata all'aperto, mentre uno schermo più attenuato risulta più comodo per gli occhi quando si guarda al buio. L'innovativa interfaccia utente LCD touchscreen offre un controllo incredibile. Per le funzioni di monitoraggio importanti, è possibile utilizzare semplici gesti di tocco e scorrimento. Gli oscilloscopi possono essere abilitati tramite il touch screen, nonché tramite messa a fuoco e assistenza all'esposizione. È inoltre disponibile un'ampia gamma di impostazioni, tutte controllate dall'ampio display LCD. Inoltre, è possibile caricare LUT 3D!
* Supporto di 3D LUT Log to Rec. 709, utente 3D LUT Upload
* Menu touch di supporto
* alta risoluzione: Full HD 1920x1200, contrasto elevato: 1200: 1
* sensore di luminosità per la regolazione automatica della luminosità visibile alla luce diurna a 2200 nit
* pannello IPS con angoli di visualizzazione ampi 160°
* fornisce alimentazione ausiliaria; Consente agli sparatutto di alimentare le loro telecamere
* PARADE (RGB, YUV, Y)
* Scope vettoriale
* Istogramma RGB
* Istogramma
* Assistenza per la messa a fuoco (rosso, verde, blu, bianco, giallo cinque colori di picco opzionali; 1~10 livello di picco regolabile)
* falsi colori
* esposizione Zebra (1%~100% regolabile)
* modalità di scansione (sotto scansione, sopra scansione)
* Zoom (100%~300%)
* modalità anamorfica (1, 25x, 1, 33x, 1, 5x, 2, 0x, 2, 0x mag)
* pixel to pixel (pixel a pixel)
* nove griglie
* marcatore centrale
* marcatore di sicurezza (70%, 80%, 90%, 16: 9, 16: 10, 4: 3, 5: 4, 1.85: 1, 2.35: 1)
* marcatore del rapporto (16: 9, 16: 10, 4: 3, 1.85: 1, 2.35: 1)
* colore marcatore (rosso, verde, blu, bianco, nero, giallo)
* campo di controllo (rosso, verde, blu, grigio)
* Capovolgi immagine (H, V, H/V)
* blocco immagine
* regolazione della temperatura del colore
Combina affidabilità e usabilità; più risoluzione, meno riflessione:
La LUT7S offre ai registi i vantaggi di un ampio display sulla fotocamera senza rendere la configurazione della fotocamera ingombrante. GOODWELL LUT7S è dotato di funzioni di monitoraggio di fascia alta in un contenitore piccolo e leggero che può essere collegato praticamente a qualsiasi telecamera. La parte anteriore è dotata di un ampio touchscreen LCD ad alta risoluzione e visibile in luce diurna, sono presenti collegamenti video nella parte inferiore e slot per scheda SD sul lato e spazio per due batterie NP-F sul retro. Il telaio esterno è dotato di punti di montaggio standard da ¼" in basso, a sinistra e a destra per il fissaggio a telecamere e carri. Questo dettaglio di design rende la LUT7S facile da collegare a una fotocamera e da condividere con un membro del team o un cliente sul set. La LUT7S consente un monitoraggio chiaro e preciso del campo e l'analisi delle immagini durante le riprese diurne. Visualizza le tue foto e i contenuti di monitoraggio con una fedeltà cromatica superiore e una risoluzione massima di 1920 x 1200 su uno schermo da 7 pollici. Il pannello è realizzato in vetro otticamente incollato con rivestimento antiriflesso, che consente un comodo monitoraggio del campo diurno. Ma ciò che la contraddistingue è la retroilluminazione a LED (Light Emitting Diode), che emette una luminosità di 2200 nit e visualizza un rapporto di contrasto di 1200: 1 e un gamut di colore sRGB / Rec. 709, che si traduce in una nitidezza eccezionale dello schermo anche in condizioni di illuminazione intensa. Con il monitor che visualizza i tuoi contenuti a 323 pixel per pollice (PPI), puoi riprendere in tutta sicurezza e perfezionare i tuoi contenuti sul posto. L'ampio angolo di visione 160º facilita la visione contemporanea di più membri dell'equipaggio.
2200 nit visibile giorno:
Il monitor da 7" 1920 x 1200 non solo ha la risoluzione e la densità di pixel per rendere ogni scatto sorprendente, ma lo schermo ad alta luminosità a 2200 nit quasi 4 volte superiore rispetto ai monitor da campo tradizionali consente di scattare all'aperto senza riflessi che lavino l'immagine. In questo modo è facile vedere all'aperto senza cappuccio, per scattare foto all'aperto in condizioni di luce intensa!
Sensore di luminosità per regolazione automatica:
Inoltre, LUT7S è dotato di un sensore di luce ambientale che rileva i livelli di luce ambientale e regola automaticamente la luminosità dello schermo. Garantisce la leggibilità dello schermo in ambienti diversi e protegge sempre gli occhi. L'aumento della luminosità dello schermo compensa la luce solare intensa quando viene utilizzata all'aperto, mentre uno schermo più attenuato risulta più comodo per gli occhi quando si guarda al buio. L'innovativa interfaccia utente LCD touchscreen offre un controllo incredibile. Per le funzioni di monitoraggio importanti, è possibile utilizzare semplici gesti di tocco e scorrimento. Gli oscilloscopi possono essere abilitati tramite il touch screen, nonché tramite messa a fuoco e assistenza all'esposizione. È inoltre disponibile un'ampia gamma di impostazioni, tutte controllate dall'ampio display LCD. Inoltre, è possibile caricare LUT 3D!
Caricare LUT 3D personalizzate per ricreare i look della pellicola!
Alcune telecamere possono produrre uno spazio colore logaritmico per preservare la gamma dinamica, ideale per la successiva post-produzione, tuttavia quando questi file vengono visualizzati su un monitor possono apparire piatti e sbiaditi. Le LUT 3D risolvono questo problema perché consentono di applicare un "look" al monitor in modo da avere un'idea di come le immagini finite avranno l'aspetto durante la modifica. È possibile utilizzare IL LOG integrato per il video di Rec. 709 o caricare file. Cube. LUT 7S consente di caricare internamente fino a LUT, look o profili personalizzati in qualsiasi momento tramite lo slot per scheda SD e di selezionarli istantaneamente, mantenendo l'intento creativo, sempre.
Calibrazione·colore professionale True Color: Utilizzare lo standard di colore Rec. 709:
LUT7S utilizza lo standard professionale di colore Rec. 709 HD, e utilizza la tecnologia di calibrazione del colore, con la calibrazione professionale dello strumento in fabbrica, può ottenere la calibrazione del monitor in modo efficiente e ottenere una riproduzione accurata del colore facilmente, non distorcere il colore, mostrare l'immagine reale quando si scatta un video. Il Monitor GOODWELL supporta gli standard ITU e HD video Rec. 709 standard spazio colore coerente, tecnologia avanzata di elaborazione delle immagini, in modo che l'immagine chiaramente presentata, il colore è estremamente naturale, per garantire una riproduzione accurata del colore, per riprodurre la natura fisica delle riprese, consente agli utenti di valutare con precisione la qualità dei vari segnali video in ingresso.
Monitoraggio accurato della forma d'onda:
Quando è necessario analizzare la qualità dell'immagine in modo più accurato rispetto alla semplice visualizzazione dell'immagine, utilizzare il monitoraggio della forma d'onda integrato di LUT7S! Scegli tra forme d'onda (RGB Parade, YUV Parade, Y Parade), vettorscope, istogrammi e display di fase e livello audio e ottieni un monitoraggio preciso della forma d'onda in trasmissione che mostra tutto ciò che ti serve sapere tecnicamente sui segnali video e audio. Le funzioni possono essere aperte separatamente e supportano anche un tasto per aprire la modalità di tutti gli ambiti. LUT7S è perfetto per il monitoraggio della produzione live e elimina la necessità di costosi oscilloscopi separati!

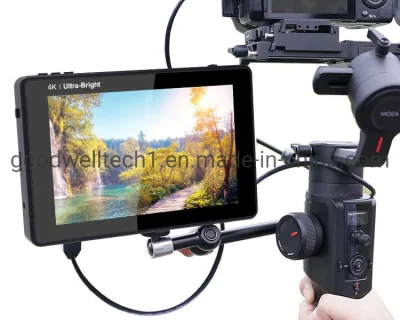

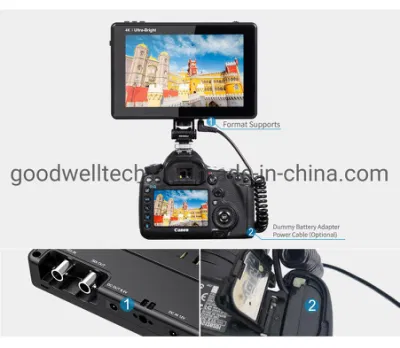

Alimenta la tua reflex digitale o la tua fotocamera senza Mirrorless, collegala a fotocamere, carrelli per apparecchiature o portala ovunque
LUT7S è un monitor ideale per fotocamere reflex digitali e mirrorless. Perché la LUT7S fornisce l'alimentazione ausiliaria in uscita, consentendo agli sparatutto di alimentare le loro telecamere. Grazie al cavo adattatore per batteria (opzionale), la LUT7S estende il tempo di funzionamento della telecamera, fornendo al contempo un display più utilizzabile.
I punti di montaggio di dimensioni standard lo rendono facile da montare e sono compatibili con apparecchiature di rigatura di terze parti. Sono presenti 3 punti di montaggio situati in basso, a sinistra e a destra. Utilizzando il foro inferiore da 1⁄4 pollici, puoi fissarlo saldamente alla parte superiore della fotocamera come mirino di ultima generazione! I fori da 1⁄4 pollici sui lati sinistro e destro possono essere montati su altre apparecchiature con braccio magico, staffa, ecc., per consentire all'intero equipaggio di monitorare lo schermo.

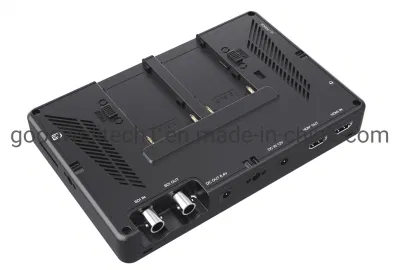

Il nuovo design è dotato anche di batterie aggiornate e supporta due batterie standard Sony serie L. Sono disponibili 2 alloggiamenti posteriori per il montaggio delle batterie Sony serie L, per una potenza sufficiente per schermi più luminosi. Inoltre, grazie ai 2 slot per batterie, è possibile sostituire le batterie senza interrompere il monitoraggio! È incluso un alimentatore universale da 12 V per l'uso in studio o in sede. Il monitor installa una batteria F970 può essere utilizzata per circa 2 ore e l'installazione di due batterie F970 può essere utilizzata per circa 4-5 ore. È possibile scegliere di installare 1 o 2 batterie di base in base alle proprie esigenze. BATTERIA SONY COMPATIBILE: F970 F960 F950 F930 F770 F750 F730 F570 F550 F530 QM91D QM91 QM90D QM90 QM71D QM71 QM70D QM70 QM51D QM51 FM71 SERIE FM70.
Importazione cubo LUT utente:
Fornisce S-log2/3, V-log, Log-C ecc., per convertire la modalità di log in REC709 per tutte le principali telecamere. La funzione di caricamento LUT rende più semplice e intuitiva la calibrazione del colore dello scatto precedente, ottimizza il flusso di lavoro e migliora l'efficienza del lavoro. Il cubo 3D LUT creativo dell'utente o la calibrazione 3D LUT cube possono essere caricati per il monitoraggio tramite scheda SD.
Schema Assistente analisi video
Forma d'onda / oscilloscopio vettoriale / istogramma
Forma d'onda
Questa caratteristica essenziale aiuta nella calibrazione delle videocamere professionali. Mostra la luminosità complessiva dell'immagine che aiuta il professionista video a correggere l'esposizione. La funzione della forma d'onda controlla inoltre l'uniformità dell'illuminazione
Vettorscope:
Vector Scope (campo vettoriale) mostra la saturazione dell'immagine e la posizione in cui i pixel dell'immagine si trovano sullo spettro dei colori. Può essere visualizzato anche in varie dimensioni e posizioni, che consentono agli utenti di monitorare la gamma di colori in tempo reale.
Assistenza messa a fuoco peaking:
Il filtro di peaking viene utilizzato per aiutare l'operatore della telecamera a ottenere immagini più nitide possibili. Quando è attivato, il processore interno visualizza un'evidenziazione colorata sullo schermo in cui appaiono bordi nitidi. È possibile passare dal colore giallo, rosso, verde, blu e bianco a seconda del tono del soggetto. Il livello di messa a fuoco può essere regolato da 1 a 10 livelli.
Falso colore:
Il filtro False Color viene utilizzato per facilitare l'impostazione dell'esposizione della telecamera. Quando la telecamera Iris viene regolata, gli elementi dell'immagine cambiano colore in base ai valori di luminosità o luminosità. Ciò consente di ottenere un'esposizione adeguata senza l'uso di apparecchiature di test esterne costose e complesse.
Esposizione (Zebre):
L'esposizione viene utilizzata per facilitare la regolazione dell'esposizione nella modalità Zebra Pattern. Viene considerato sovraesposto e visualizza le linee di avvertenza in movimento sulle aree sovraesposte. È possibile regolare il valore di zebra dell'1%-100%.
Istogramma luminosità:
L'istogramma luminosità è uno strumento quantitativo per controllare la luminosità dell'immagine. La funzione mostra la distribuzione della luminosità in un'immagine come grafico della luminosità lungo l'asse orizzontale (sinistra: Scuro, destra: Luminoso) e una pila del numero di pixel a ciascun livello di luminosità lungo l'asse verticale.
Campo di controllo:
Il campo di controllo è una funzione di assistenza per regolare le impostazioni del colore della telecamera. In modalità di controllo campo, è possibile utilizzare i pixel rossi, verdi, blu o grigi per generare l'immagine, poiché in questo ambiente è possibile regolare tonalità e saturazione in modo più rapido e preciso.
Istogramma RGB:
L'istogramma RGB è una visualizzazione grafica della distribuzione dei toni, mostra gli istogrammi dei canali rosso, verde e blu. Adatto per il monitoraggio del segnale HD-SDI e HDMI.

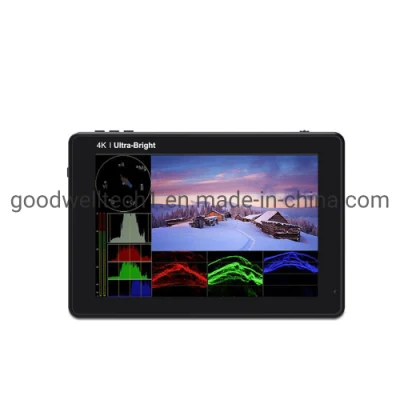

Modalità tutti gli oscilloscopi:
Questa modalità riduce l'immagine video a circa le dimensioni di un display da 7" e consente di affiancare forme d'onda, vettorscope, istogramma e audio integrato sul bordo del video.
Monitoraggio del misuratore audio:
I misuratori di livello audio forniscono indicatori numerici e livelli di spazio per la testa. Può generare visualizzazioni accurate del livello audio per evitare errori durante il monitoraggio. Con audio SDI, supporta la visualizzazione dei misuratori audio integrati a 4 canali. In audio HDMI, sono supportati solo i display audio a 2 canali.
Zoom avanti (100%~300%):
L'ingrandimento dell'immagine è un segnale HD in qualsiasi parte, un'amplificazione per un primo piano di alta qualità. Il touch panel può aiutarvi a ingrandire rapidamente, ridurre e spostare l'immagine dopo l'ingrandimento.
Modalità anamorfica:
La selezione integrata di senza squeeze, 1, 25x, 1, 33x, 1, 5x, 2, 0x o 2.0x mag consente di utilizzare obiettivi o adattatori anamorfici e di vedere l'immagine senza schiacciamento, anche se la fotocamera non si decomprime.
Capovolgimento immagine:
L'inversione dell'immagine consente di capovolgere l'immagine orizzontalmente, verticalmente e orizzontalmente/verticalmente. Attivando contemporaneamente il capovolgimento orizzontale e quello verticale è possibile ottenere contemporaneamente il capovolgimento orizzontale/verticale.
Nove griglie:
Nove griglia è il metodo di composizione più comune e di base. L'area dell'immagine è divisa in nove griglie uguali.
Pixel a pixel:
Consente al regista di controllare l'immagine dalla sorgente del segnale 1: 1 senza scalatura. Questa funzione è essenziale per acquisire dettagli ottimali.
Marcatore centrale e marcatore di sicurezza:
Marcatore di sicurezza per la ricerca e la composizione delle viste (70%, 80%, 90%, 16: 9, 16: 10, 4: 3, 5: 4, 1.85: 1, 2.35: 1). È possibile passare dal colore giallo, rosso, verde, blu, bianco e nero al colore del contrassegno in base al tono del soggetto.
Marcatore rapporto:
Esistono diversi marcatori di rapporto (16: 9, 16: 10, 4: 3, 1.85: 1, 2.35: 1); La trasparenza del marcatore di rapporto ha 4 effetti di visualizzazione opzionali (0%, 25%, 50%, 75%). È possibile passare dai colori del marcatore giallo, rosso, verde, blu, bianco e nero a seconda del tono del soggetto.
Specifiche:
| N. Modello | LUT7S (LUT7 SENZA SDI) |
| Dimensioni schermo | Pannello IPS da 7" |
| Risoluzione | 1920 x 1200 |
| Rapporto di aspetto | 16: 10 |
| Rapporto di contrasto | 1200: 1 |
| Luminosità | 2200 cd/m2 |
| Retroilluminazione | LED |
| Passo pixel | 0.07875 (a) x 0.07875 (L) (mm) |
| Angolo di visualizzazione | 80°/80°(L/R), 80°/80°(U/D) |
| Ingressi | 1xHDMI, 1x3G-SDI |
| Uscite | 1 HDMI, 1 x 3G-SDI, 1 x CC |
| Audio | Cuffie stereo da 3, 5 mm |
| Formato di supporto SDI | 720p (60/59.94/50/30/29.97/25/24/23.98); 1080i(60/59.94/50); 1080p (60/59.94/50/30/29.97/25/24/23.98); |
| Formato HDMI Input/Output Suport | 480i/576i/480p/576p; 1080i (60/59.94/50); 720p (60/59.94/50/30/29.97/25/24/23.98); 1080p (60/59.94/50/30/29.97/25/24/23.98); 4K UHD 3840×2160p (30/29.97/25/24/23, 98Hz), 4096×2160p (24 Hz) |
| Tensione di ingresso | DC7~24 V. |
| Consumo energetico | ≤20 W. |
| Temperatura di esercizio | -20°C~50°C. |
| Temperatura di conservazione | -30°C~60°C. |
| Modo di montaggio | Chiave a bussola filettata da 1/4"-20 (sinistra, destra, inferiore) |
| Piastra della batteria | Piastra doppia della batteria F970 |
| Dimensioni unità | 190 Lx126 a x 27D (mm) |
| Peso unitario | 460 g. |
| Note: | Quando si spegne il monitor, è necessario premere il pulsante di accensione e non è possibile estrarre direttamente il cavo di alimentazione. |
