Informazioni di Base.
Descrizione del Prodotto

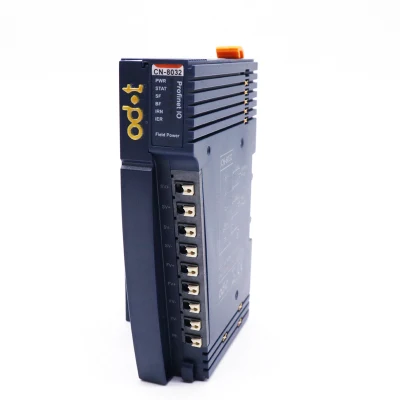

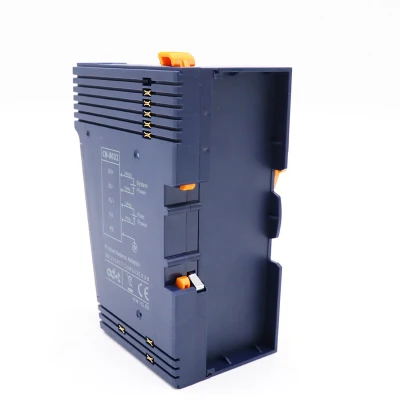

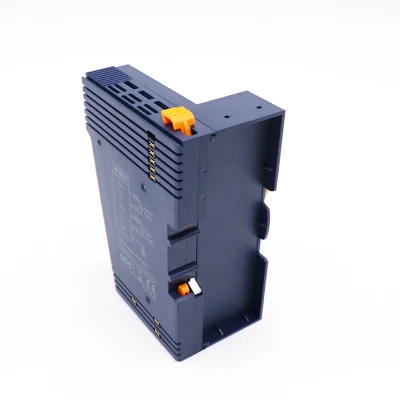

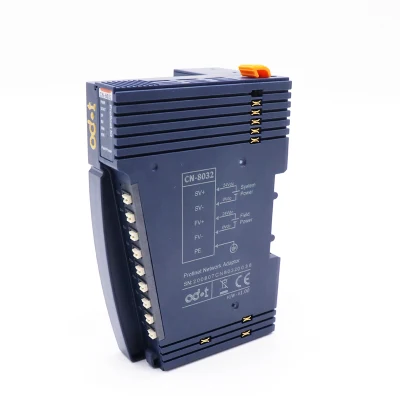

Sistema di i/o remoto CN-8032 adattatore di rete per protocollo Profinet (Accoppiatore di bus)
L'adattatore di rete CN-8032 Profinet supporta la comunicazione standard con dispositivi io Profinet. La scheda supporta la ridondanza dei supporti MRP e potrebbe realizzare la ridondanza della rete ad anello. E supporta la modalità di comunicazione sincrona e in tempo reale RT/IRT, con un periodo minimo di comunicazione in tempo reale RT di 1 ms e un periodo minimo di comunicazione sincrona IRT di 250us. L'adattatore supporta un ingresso massimo di 1440 byte, un'uscita massima di 1440 byte, E il numero di moduli di i/o estesi supportati è 32.
Elenco dei modelli di io remoto:
| CN-8011 | CN-8011:Modbus-RTU adattatore di rete, 32 slot, la somma massima di ingresso e. l'output è di 8192 byte |
| CN-8012 | CN-8012: Adattatore di rete Profibus-DP, 32 slot, ingresso max. 244 byte, uscita Max. 244 byte, la somma massima dell'input e dell'output è 288 byte |
| CN-8013 | CN-8013: CC-link, 32 slot, CC-link Ver.2, capacità RX/RY (bit) 896, capacità RWR/RWW (Word) 128 |
| CN-8031 | CN-8031: Adattatore di rete Modbus-TCP, 32 slot, ingresso e uscita max 8192 byte |
| CN-8032 | CN-8032: Adattatore di rete Profinet, 32 slot, ingresso e uscita max. 1440 byte |
| CN-8033 | CN-8033: Adattatore di rete EtherCAT, 32 slot, max ingresso 1024 byte, uscita 1024 byte max |
| CN-8034 | CN-8034: Adattatore di rete Ethernet/IP, 32 slot, max 504 byte di ingresso, max uscita 504 byte |
| CT-121F | CT-121F: 16 canali digitali Intput/24VDC/tipo sink, PNP, supporta il conteggio Funzione(frequenza di conteggio max. Di 200 Hz),la tensione di ingresso è 24 V CC, il livello di ingresso alto è valido |
| CT-222F | CT-222F: Uscita digitale a 16 canali, sorgente, PNP, 24 V c.c./0,5 a, tensione di uscita 24 V c.c., livello di uscita alto valido |
| CT-122F | CT-122F: Ingresso digitale a 16 canali, sorgente, NPN, 24 V CC, supporta il conteggio Funzione(frequenza di conteggio max. Di 200 Hz),la tensione di ingresso è 0 V, il livello basso di ingresso è valido |
| CT-221F | CT-221F:16 canali uscita digitale/24VDC/0,5A/tipo sink, NPN,la tensione di uscita è 0V, il livello basso di uscita è valido |
| CT-124H | CT-124H: Ingresso digitale a 32 canali, sink o source, connettore maschio da 34 pin, 24 V c.c., Funzione di conteggio supportata (frequenza di conteggio fino a 200 Hz) |
| CT-222H | CT-222H: Uscita digitale a 32 canali, sorgente, connettore maschio 24 V c.c./0,5 a, 34 pin |
| CT-2228 | CT-2228:8 canali uscita digitale, source, PNP, 24 V c.c./0,5 a, la tensione di uscita è 24 V c.c., il livello di uscita alto è valido |
| CT-2718 | CT-2718:8 canali uscita relè, ( 9~30 V c.c.@2A,[email protected], [email protected]) |
| CT-3158 | CT-3158:8 canali ingresso analogico, 0~5 V c.c.,-5~5 V c.c., 0~10 V c.c.,-10~10 V c.c., 12 bit, estremità singola |
| CT-3238 | CT-3238:8 canali di ingresso analogico/0 e 4-20mA/16 bit, terminazione singola |
| CT-3713 | CT-3713:3 canali ingresso analogico, RTD (PT100) |
| CT-3804 | CT-3804:4 canali ingresso analogico,termocoppia( tipo J, tipo K, tipo e, tipo T, stilo, Tipo R, tipo B, tipo N, tipo C) |
| CT-3808 | CT-3808:8 canali ingresso analogico,termocoppia( tipo J, tipo K, tipo e, tipo T, stilo, Tipo R, tipo B, tipo N, tipo C) |
| CT-4154 | CT-4154:4 canali uscita di tensione,0~5 V c.c.,-5~5 V c.c., 0~10 V c.c.,-10~10 V c.c., 12 bit, estremità singola |
| CT-4158 | CT-4158:8 canali uscita di tensione,0~5 V c.c.,-5~5 V c.c., 0~10 V c.c.,-10~10 V c.c., 12 bit, estremità singola |
| CT-4234 | CT-4234:uscita analogica a 4 canali, 0 e 4-20mA/16 bit, terminazione singola |
| CT-5102 | CT-5102: Encoder a 2 canali/decodifica in ingresso/quadratura a 5 V, impulso di direzione, conteggio ad alta velocità, 2 canali DI, 2 canali DO, Encoder a 2 canali/ingresso 5V/decodifica in quadratura, impulso di direzione, conteggio ad alta velocità, 2 canali DI, 2 canali DO, Uscita a 2 vie da 5 V, 32 bit, frequenza di ingresso massima di 1,5 MHz, uscita a 5 V a 2 vie, 32 bit, frequenza di ingresso massima di 1,5 MHz |
| CT-5112 | CT-5112: Encoder a 2 canali/ingresso 24 V/decodifica in quadratura, impulso di direzione, conteggio ad alta velocità, 2 canali DI, 2 canali DO, Uscita 24 V a 2 vie, 32 bit, frequenza di ingresso massima di 1,5 MHz. |
| CT-5142 | CT-5142: Encoder a 2 canali/ingresso differenziale/decodifica in quadratura, impulso di direzione, conteggio ad alta velocità, DI a 2 canali, DO a 2 canali, 32 bit, frequenza massima di ingresso 10 MHz |
| CT-5321 | CT-5321:sottomodulo di comunicazione porta seriale (RS232, RS485, RS422, entrambe le porte seriali sono Opzionale, supporta modbus-RTU /ASCII, modalità master o slave, modalità di trasmissione trasparente) |
| CT-5710 | CT-5710:modulo master esteso Fieldbus |
| CT-5720 | CT-5720:modulo slave esteso Fieldbus |
| CT-5800 | CT-5800:modulo terminale |
| CT-5810 | CT-5810:pannello di copertura |
| CT-623F | CT-623F:8 canali / ingresso digitale / 24 V CC / tipo sorgente o sink &8 canali / uscita digitale / 24 V CC / tipo sorgente , singolo canale di uscita corrente max 500 ma |
| CT-7221 | CT-7221:alimentatore di espansione (ingresso alimentazione sistema 24 V c.c., uscita 5 V c.c./2A, ingresso alimentazione campo 24 V c.c., uscita 24 V c.c./8 a) |
| MTC034 | MTC034: Guida DIN, connettore maschio a 32 canali, collegamento con terminale a vite |
| MTE034 | MTE034: Guida DIN, connettore maschio a 32 canali, collegamento con morsetto a molla |
| DX210-3SFX-2000 | Lunghezza 2 metri, materiale ignifugo, filo flessibile, entrambe le estremità sono connettori femmina |
L'ingresso massimo è di 504 byte
L'uscita massima è di 504 byte
Il numero massimo di connessioni esplicite ai messaggi è 10
Il numero massimo di connessioni implicite per i messaggi è 5
Max. La connessione CIP è 10
Max. La lunghezza del bus è di 100 m.
2*RJ45, 10/100Mbps, autoadattamento, full duplex
Parametri tecnici
Potenza di sistema: Nominale: 24 V c.c., gamma: 9-36 V c.c.
Protezione: Protezione da sovracorrente, protezione da inversione: SÌ
Consumo energetico: 110 ma@24 V c.c.
Corrente di alimentazione BUS interno: Max.2A@5 V CC
Isolamento: Isolamento alimentazione di sistema a alimentazione di campo
Alimentazione sul campo: Alimentazione: 22~28 V (nominale 24 V CC)
Corrente di alimentazione sul campo: Max. CC 8 A.
Moduli i/o supportati: 32 pz
Cablaggio: Max.1.5mm²(AWG 16)
Tipo di montaggio: Guida DIN da 35 mm
Dimensioni: 115*51.5*75mm
Peso: 130g
Specifiche ambientali
Temperatura di esercizio: -40~85ºC
Umidità di esercizio: 5%~95% UR (senza condensa)
Livello di protezione: IP20
Protocollo: Ethernet/IP
Lunghezza di input massima: 504 byte per istanza di assembly
Lunghezza di output max: 504 byte per istanza di assembly
numero massimo di connessioni esplicite ai messaggi: 10
numero massimo di connessioni implicite ai messaggi: 5
numero max di connessioni CIP: 10
Interfaccia di rete: 2*RJ45
Velocità: 10/100Mbps, MDI/MIDX, Full-Duplex
Max.Bus Legth: 100m

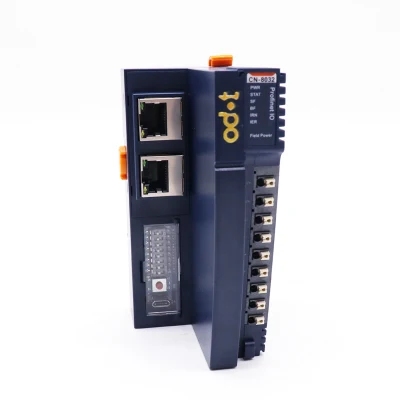

Interfaccia hardware
1 - interfaccia di rete
2 - interfaccia di configurazione
3 - tipo di modulo
4 - indicatore LED
5 - terminale di cablaggio
6 - fibbia
7 - foglio resiliente di messa a terra
8 - Cablaggio fisso
9 - alimentazione sul campo
10 - Bus interno
Quota
Morsetto di cablaggio
