Informazioni di Base.
Model No.
SC1320
Stato
Nuovo
Su misura
Su misura
Materiale
ABS
garanzia
1 anno
Pacchetto di Trasporto
Carton
Specifiche
72mm(L) X 80mm(W) X 63mm(H)
Marchio
Chitic
Origine
China
Codice SA
853710
Capacità di Produzione
50000 Pieces/Year
Descrizione del Prodotto

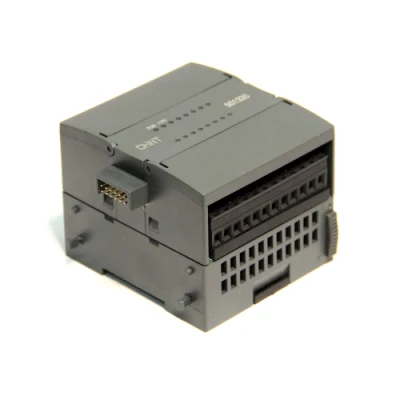

SC1231 integra canali di ingresso digitale a 8 canali e canali di uscita relè a 8 canali. La tensione nominale del segnale di ingresso digitale è di 24 V CC e la tensione nominale del segnale di uscita digitale è di 24 V CC o 220 V CA.
Specifiche tecniche
Supporto di CoDeSys v3.5 SP13
| Canale di ingresso | Canale di uscita | ||||
| Numero di canali | 8 | Numero di canali | 8 | ||
| Tipo di ingresso | P/M-lesend | Tipo di output | Relè | ||
| Segnale di ingresso | Tensione nominale 24 V c.c. | Segnale di uscita | Tensione nominale 24 V c.c. O 24 ~ 230 V CA | ||
| 0 ~ 30 V CC | 5 ~30 V CC O 5 ~ 250 V CC | ||||
| Segnale di ingresso (ON) | 15~30 V CC e. > 3 ma | Somma della corrente di uscita del terminale comune | < 5 A. | ||
| Segnale di ingresso (OFF) | 0~5 V CC e. < 1 ma | Capacità del contatto di uscita | 2A, carico di impedenza | ||
| Impedenza contatto in stato attivo | < 0.2Ω | ||||
| Ritardo di ingresso | < 1 ms (tensione nominale in ingresso) | Metodo di isolamento | Isolamento relè | ||
| La tensione di isolamento tra la bobina e il contatto | 3000 V CA, 1 min, corrente di dispersione 1 ma | ||||
| Metodo di isolamento | Isolamento optoelettronico | Tensione di isolamento tra i contatti | 750 V CA, 1 min, corrente di dispersione 1 ma | ||
| Ritardo interruttore | < 10 ms. | ||||
| Isolamento della pressione | 1000 V CC | Frequenza di commutazione dei contatti | MAX 1 Hz | ||
| Consumo del modulo | |||||
| Durata meccanica del relè | Senza carico, può raggiungere più di 10,000,000 volte; Resistenza nominale carico 2 a, fino a 100,000 volte | ||||
| Alimentazione (24 V CC) | Ingresso 20 ma | ||||
| Alimentatore bus esteso (5 V CC) | 90 ma | ||||
| Alimentatore bus esteso (24 V CC) | 20 ma | ||||
| Dimensioni e montaggio | Ambiente di lavoro | ||||
| Dimensioni | 72 mm (L) X 80 mm (L) X 63 mm (a) | Temperatura di esercizio | 0 ~ +55ºC | ||
| Peso | 120 g. | Temperatura di conservazione | -40 ~ +70ºC | ||
| Modo di installare | Guida DIN da 35 mm | Umnidità relativa | 5% ~ 95% senza condensa | ||
| Tipo di montaggio a pannello | |||||
Specifica di definizione delle etichette terminali
| Terminale | Istruzioni per il terminale | Terminale | Istruzioni per il terminale |
| 1 L | Uscita comune | 3 L | Uscita comune |
| D0.0 | Terminale di uscita normale | D1.0 | Terminale di ingresso normale |
| D0.1 | Terminale di uscita normale | D1.1 | Terminale di ingresso normale |
| D0.2 | Terminale di uscita normale | D1.2 | Terminale di ingresso normale |
| D0.3 | Terminale di uscita normale | D1.3 | Terminale di ingresso normale |
| * | Non definito | * | Non definito |
| * | Non definito | * | Non definito |
| 2 L | Uscita comune | 4 L | Ingresso comune |
| D0.4 | Terminale di uscita normale | D1.4 | Terminale di ingresso normale |
| D0.5 | Terminale di uscita normale | D1.5 | Terminale di ingresso normale |
| D0.6 | Terminale di uscita normale | D1.6 | Terminale di ingresso normale |
| D1.7 | Terminale di uscita normale | D1.7 | Terminale di ingresso normale |
Modalità di connessione del canale di ingresso
Modalità di connessione del canale di uscita
