Informazioni di Base.
Model No.
EXM-12DC-DA-R-HMI
Materiale
Fr-ABS
ingressi
4 Di/Ai + 4 Di
uscite
4 relè(10a)
Pacchetto di Trasporto
Standard Export Carton
Specifiche
CE, RoHs, SGS
Marchio
RIEVTECH
Origine
Nanjing, China
Codice SA
8537101190
Capacità di Produzione
1000PCS/Month

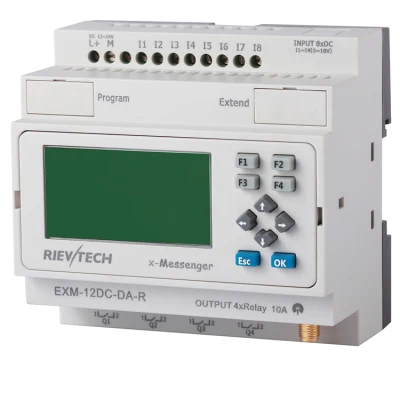

Descrizione del Prodotto
Descrizione del prodotto:
Dimensioni e schema elettrico:
Incorpora Un'ampia gamma di CPU, espansioni, vari accessori e software, appositamente progettati per sistemi wireless GSM/GPRS utilizzati per misurazioni remote, registrazione dati, controllo, diagnostica e oggetti tramite brevi messaggi di testo (SMS) o chiamate CLIP. L'invio di messaggi configurabili dal dispositivo con contenuto statico (testo) o dinamico (testo) e dei valori misurati rappresenta un modo pratico per trasferire informazioni importanti al centro di monitoraggio o direttamente ai numeri di telefono definiti. L'invio di messaggi SMS o la chiamata in uscita può essere attivata tramite il cambiamento dello stato di ingresso binario, il raggiungimento delle soglie di allarme, la modifica dello stato dei marcatori, i contatori e gli orologi.
In primo piano :
Ø Modem GSM 850/900/1800/1900 integrato
Ø Supporto GPRS, SMS , Email e CLIP
Ø Parametri Del Programma Che cambiano Tramite SMS Tramite Telefono cellulare
Ø Accesso autonomo Alla Rete GSM/GPRS
Ø Sono disponibili diverse configurazioni i/O.
- 2DI/1DO, 4DI/2DO, 8DI/4DO
- Ingressi analogici (DC010V, 0/4...20mA, PT100)
Espandibile Fino A 40DI/36DO, 36AI/36DO
Espandibile Fino A 16 Ingressi PT100
Ø Configurazione remota Tramite GPRS E Software eSmsConfig di facile utilizzo
Ø Soft e soft personalizzato di configurazione standard ( Schema a blocchi delle funzioni).
Ø Registrazione dati ( Presa per scheda SD Integrata/ Accessorio opzionale).
Ø Supporto del protocollo di comunicazione Modbus RTU/ASCII/TCP standard
Ø Interfaccia Ethernet opzionale.
Specifiche tecniche: Ø Modem GSM 850/900/1800/1900 integrato
Ø Supporto GPRS, SMS , Email e CLIP
Ø Parametri Del Programma Che cambiano Tramite SMS Tramite Telefono cellulare
Ø Accesso autonomo Alla Rete GSM/GPRS
Ø Sono disponibili diverse configurazioni i/O.
- 2DI/1DO, 4DI/2DO, 8DI/4DO
- Ingressi analogici (DC010V, 0/4...20mA, PT100)
Espandibile Fino A 40DI/36DO, 36AI/36DO
Espandibile Fino A 16 Ingressi PT100
Ø Configurazione remota Tramite GPRS E Software eSmsConfig di facile utilizzo
Ø Soft e soft personalizzato di configurazione standard ( Schema a blocchi delle funzioni).
Ø Registrazione dati ( Presa per scheda SD Integrata/ Accessorio opzionale).
Ø Supporto del protocollo di comunicazione Modbus RTU/ASCII/TCP standard
Ø Interfaccia Ethernet opzionale.
| Modello CPU | EAM-12DC-DA-R. | EXM-12DC-DA-R-V. | EAM-12DC-DA-R-N. | |
| Potenza | CC 12--24 V. | |||
| Ingresso | 4 Digitali/4 Analogici + 4 Digitali | |||
| Ingresso analogico | 4 Analogici (010 V) | |||
| Intervallo consentito con Segnale "0" con Segnale "1" Corrente di ingresso | 10.8 V ... 28.8 V CC Max. 3 V CC, 1 ma Max. 8 V CC, 1.5 Ma | |||
| Uscita | 4 Relè | |||
| Corrente continua | 10 A Con Carico resistivo; 2 A Con Carico induttivo | |||
| Protezione contro i cortocircuiti | Fusibile esterno Richiesto | |||
| Frequenza di commutazione | 2 Hz Con Carico resistivo; 0.5 Hz Con Carico induttivo | |||
| RTC( Orologio in tempo reale) | Sì | |||
| Pannello LCD | SÌ | |||
| Uscita PWM | No | |||
| Ingresso ad alta velocità | I7, I8 (60 KHZ) | |||
| SMS | Sì | |||
| Allarme vocale | no | Porta per altoparlanti incorporata o Allarme vocale telefonico | No | |
| GPRS | Sì | |||
| Interfaccia telecamera | No | |||
| Interfaccia Ethernet | No | No | Sì | |
| Registratore di dati | MEMORIA ELC Opzionale ; Nessuna Presa per scheda SD | |||
| Porta di comunicazione | 1 TIPO B , 1 RS232, 1 RS485 | |||
| Protocollo di comunicazione | Modbus RTU/ASCII | Modbus RTU/ASCII | MODBUS RTU/ASCII/TCP | |
| Espansione | Sì | |||
| Modalità di allarme | SMS , squillo | SMS, Suoneria, Altoparlante/ Voce telefonica | ||
| Controllo uscita | SMS , Call-in, Controllo Logico del programma | |||
| 25ºC Tempo di backup RTC | 100 Ore | |||
| Temperatura ambiente | Da 0 a + 55 ºC | |||
| Temperatura di conservazione | - Da 40 ºC a + 70 ºC | |||
| Grado Di protezione | IP20 | |||
| Certificazione | CE | |||
| Montaggio | Su Guida di montaggio standard da 35 mm , 4 MW O Montaggio a parete | |||
| Dimensioni | L X A X P (95*90*68 Mm) | |||
| Spina del cristallo del telefono | no | no | no | |
Dimensioni e schema elettrico:
