Riduttore epicicloidale motore passo-passo NEMA 34 ad alta precisione e coppia elevata
Acquista il riduttore epicicloidale motore passo-passo NEMA 34 ad alta precisione e coppia elevata direttamente dalla nostra fabbrica. Qualità garantita.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Parametri del prodotto
  • Profilo aziendale
  • Imballaggio e spedizione
  • FAQ
Panoramica

Informazioni di Base.

Model No.
PRN60 series
Digitare
Planetary Gear Box
gamma di rapporti di velocità
rapporto: 3-100
gamma di precisione
gioco: 8-16 arcmin
Pacchetto di Trasporto
Carton Box
Specifiche
60
Marchio
Newgear
Origine
China
Codice SA
8483402090
Capacità di Produzione
100000 Set

Descrizione del Prodotto

Riduttore epicicloidale con motore passo-passo da 400 W ad alta precisione

Questo riduttore epicicloidale elicoidale viene utilizzato per il servomotore e il relativo dispositivo che devono ridurre la velocità o aumentare la coppia! Diametro esterno delle scatole ingranaggi planetari elicoidali Newgear da 60 a 160, rapporto di trasmissione da 3 a 100! Ha alta precisione e sono ampiamente utilizzati con i servomotori come Panasonnic, Fuji, Mitsubishi, Omran, Delta, Teco.

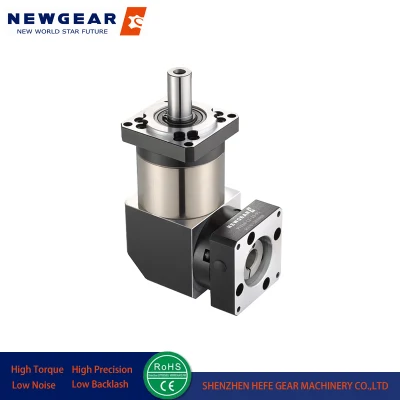

High Precision High Torque NEMA 34 Stepper Motor Planetary Gearbox

Introduzione al prodotto :
Struttura di uscita a fori, facile installazione;
2.uscita flangia rotonda,collegamento inverso filettato,dimensione standard;
3.le specifiche di output sono complete e ci sono molte scelte;
Trasmissione diritta,strutturatore a sbalzo singolo,progettazione semplice,prestazioni ad alto costo;
5.la sede chiavetta può essere aperta nell'albero di forza;
Funzionamento stabile,bassa rumorosità;
7.Range di dimensioni: 60-160;
8.Range di rapporto: 3-100;
Gioco di precisione: 8-16arcmin;
10.supporto personalizzato in base a disegni o campioni

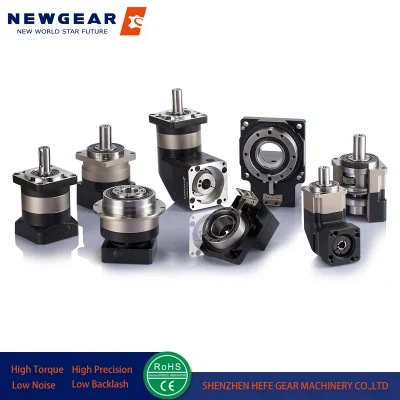

High Precision High Torque NEMA 34 Stepper Motor Planetary Gearbox
Parametri del prodotto
Specifiche PRN60 PRN80 PRN90 PRN120 PRN160
Parametri tecnici
Max. Coppia Nm 1,5volte la coppia nominale
Coppia di arresto di emergenza Nm coppia nominale 2,5 volte
Max. Carico radiale N 240 400 450 1240 2250
Max. Carico assiale N 220 420 430 1000 1500
Rigidità torsionale Nm/arcmin 1.8 4.7 4.85 11 35
Velocità di ingresso max giri/min 8000 6000 6000 6000 4000
Velocità di ingresso nominale giri/min 4000 3500 3500 3500 3000
Rumore DB ≤58 ≤60 ≤60 ≤65 ≤70
Durata media h 20000
Efficienza a pieno carico % L1≥96%                    L2≥94%
Gioco di ritorno P1 L1 arcmin ≤8 ≤8 ≤8 ≤8 ≤8
L2 arcmin ≤12 ≤12 ≤12 ≤12 ≤12
P2 L1 arcmin ≤16 ≤16 ≤16 ≤16 ≤16
L2 arcmin ≤20 ≤20 ≤20 ≤20 ≤20
Tabella momento di inerzia L1 3 Kg*cm2 0.46 0.77 1.73 12.78 36.72
4 Kg*cm2 0.46 0.77 1.73 12.78 36.72
5 Kg*cm2 0.46 0.77 1.73 12.78 36.72
7 Kg*cm2 0.41 0.65 1.42 11.38 34.02
10 Kg*cm2 0.41 0.65 1.42 11.38 34.02
L2 12 Kg*cm2 0.44 0.72 1.49 12.18 34.24
15 Kg*cm2 0.44 0.72 1.49 12.18 34.24
16 Kg*cm2 0.72 0.72 1.49 12.18 34.24
20 Kg*cm2 0.44 0.72 1.49 12.18 34.24
25 Kg*cm2 0.44 0.72 1.49 12.18 34.24
28 Kg*cm2 0.44 0.72 1.49 12.18 34.24
30 Kg*cm2 0.44 0.72 1.49 12.18 34.24
35 Kg*cm2 0.44 0.72 1.49 12.18 34.24
40 Kg*cm2 0.44 0.72 1.49 12.18 34.24
50 Kg*cm2 0.34 0.58 1.25 11.48 34.02
70 Kg*cm2 0.34 0.58 1.25 11.48 34.02
100 Kg*cm2 0.34 0.58 1.25 11.48 34.02
Parametro tecnico Livello Rapporto   PRN60 PRN80 PRN90 PRN120 PRN160
Coppia nominale L1 3 Nm 27 50 96 161 364
4 Nm 40 90 122 210 423
5 Nm 40 90 122 210 423
7 Nm 34 48 95 170 358
10 Nm 16 22 56 86 210
L2 12 Nm 27 50 96 161 364
15 Nm 27 50 96 161 364
16 Nm 40 90 122 210 423
20 Nm 40 90 122 210 423
25 Nm 40 90 122 210 423
28 Nm 40 90 122 210 423
30 Nm 27 50 96 161 364
35 Nm 40 90 122 210 423
40 Nm 40 90 122 210 423
50 Nm 40 90 122 210 423
70 Nm 34 48 95 170 358
100 Nm 16 22 56 86 210
Grado di protezione   IP65
Temperatura di funzionamento ºC  Da - 10ºC a -90ºC
Peso L1 kg 0.95 2.27 3.06 6.93 15.5
L2 kg 1.2 2.8 3.86 8.98 17

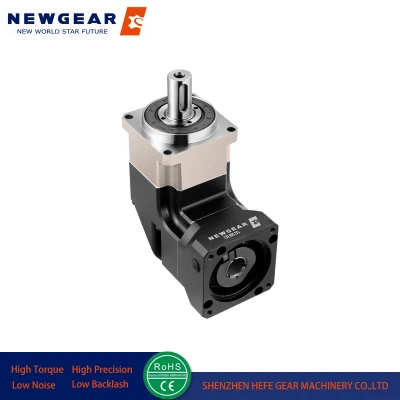

High Precision High Torque NEMA 34 Stepper Motor Planetary Gearbox

Profilo aziendale

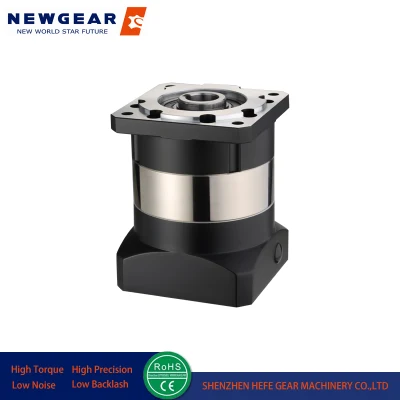

High Precision High Torque NEMA 34 Stepper Motor Planetary GearboxHigh Precision High Torque NEMA 34 Stepper Motor Planetary Gearbox

Imballaggio e spedizione
1. Tempi di consegna: 10-15 giorni come al solito, 30 giorni in alta stagione, sarà basato sulla quantità di ordine dettagliata;
2. CONSEGNA: DHL/ TNT/ UPS/ EMS/ FEDEX

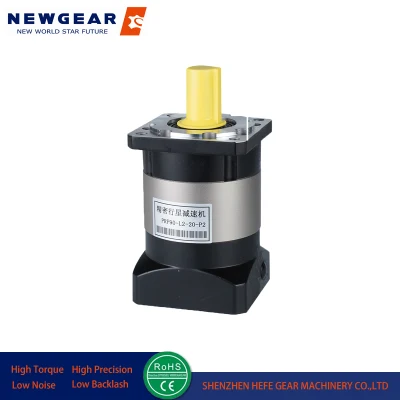

High Precision High Torque NEMA 34 Stepper Motor Planetary Gearbox
FAQ

1. chi siamo?
Il Gruppo Hefa ha sede a Guangdong, in Cina, a partire dal 1998, ha tre filiali in totale.i prodotti principali sono ingranaggi planetari, puleggia cinghia di distribuzione, ingranaggio elicoidale, ingranaggio cilindrico, cremagliera, anello di ingranaggio, ruota di catena, piattaforma rotante cava, modulo, ecc

2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione sempre finale prima della spedizione;

3. come scegliere il riduttore epicicloidale adatto?
Prima di tutto, abbiamo bisogno che tu sia in grado di fornire Parametri rilevanti.se avete un disegno di motore, ci lasceremo Si consiglia di utilizzare un cambio più veloce.in caso contrario, ci auguriamo di avere può fornire i seguenti parametri del motore: velocità di uscita,coppia di uscita,tensione,corrente,ip,rumore,condizioni di funzionamento,dimensioni del motore e alimentazione,ecc.

4. perché acquistare da noi non da altri fornitori?
Siamo un produttore di 22 anni di esperienza sulla realizzazione degli ingranaggi, specializzandosi nella fabbricazione di tutti i tipi di ingranaggio cilindrico/conico/elicoidale, ingranaggio di rettifica, albero di ingranaggio, puleggia di distribuzione, cremagliera, riduttore epicicloidale, cinghia di distribuzione e parti di ingranaggi di trasmissione

quali servizi possiamo fornire?
Condizioni di consegna accettate: FedEx,DHL,UPS;
Valuta di pagamento accettata: USD,EUR,HKD,GBP,CNY;
Tipo di pagamento accettato: T/T,L/C,PayPal,Western Union;
Lingua parlata: Inglese, cinese, giapponese
