Informazioni di Base.
Model No.
EM760
Collegamento di Trasformazione
AC-AC azionamento a frequenza variabile
Natura del potere DC
Tensione a frequenza variabile azionamento
Funzione
General VFD
Marca
Sinee
modalità di guida
Vvf;SVC;Fvc
gamma di controllo della frequenza
0.00~600.00Hz/0.0~3000.0Hz
gamma di controllo velocità
1:50 (Vvf), 1:200 (SVC), 1:1000 (Fvc)
Reference Power Supply
10.5V±0.5V/20mA
Terminal Control Power
24 v/200 ma
vibrazione
inferiore a 0,5 g
ambiente di stoccaggio
-40ºc~+70ºc
metodo di raffreddamento
raffreddamento ad aria forzata
corrente di uscita nominale
Continuous Output of 100% Rated Current
modalità di input
Frequency (Speed) Input, Torque Input
Pacchetto di Trasporto
Wooding
Marchio
SINEE
Origine
China
Capacità di Produzione
400000pieces/Year
Descrizione del Prodotto

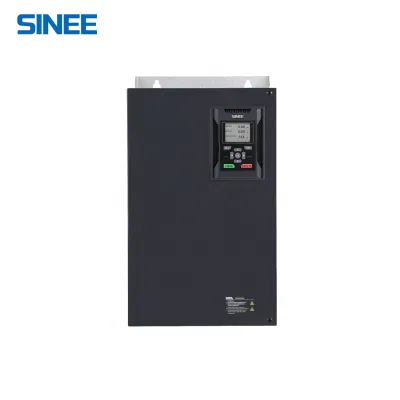

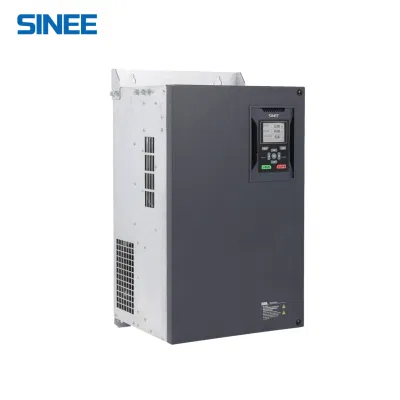

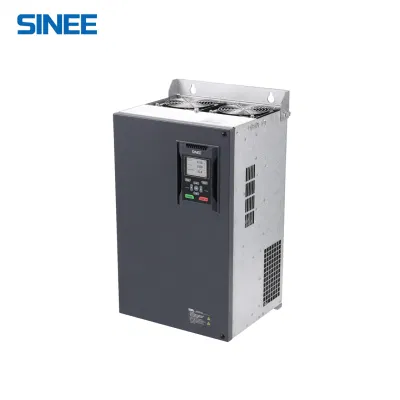

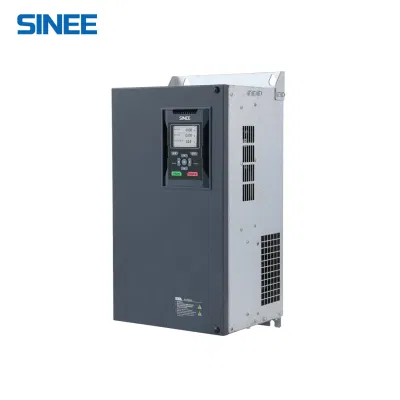

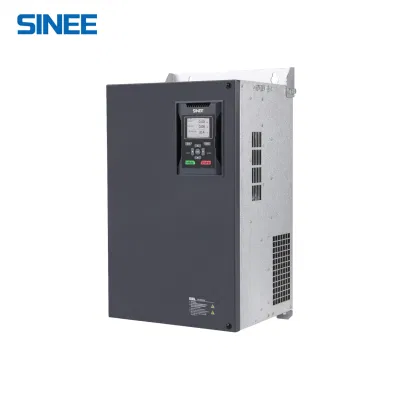

Robusti convertitori di frequenza di potenza per apparecchiature minerarie
L'inverter serie EM760 è un inverter di controllo vettoriale ad alte prestazioni lanciato da SINEE, che integra l'azionamento sincrono del motore e l'azionamento asincrono del motore. Supporta motori asincroni trifase CA e motori sincroni a magneti permanenti; tecnologie di controllo dell'azionamento, quali la tecnologia di controllo vettoriale VF (VF) migliorata, la tecnologia di controllo vettoriale senza sensore di velocità (SVC) e la tecnologia di controllo vettoriale del sensore di velocità (FVC); uscita di velocità e uscita di coppia; accesso Wi-Fi e debug software di background; Espansioni quali schede di espansione i/o, schede di espansione bus di comunicazione e schede PG.
Caratteristiche del convertitore di frequenza serie EM760:
1.filtro C3 incorporato standard per soddisfare i requisiti elevati di compatibilità elettromagnetica
Reattore CC incorporato per ridurre la distorsione della corrente di ingresso e aumentarla il fattore di potenza
Pannello LCD standard, facile da usare
4.integrazione del motore sincrono a magneti permanenti / motore asincrono / magnete permanente
motore a riluttanza sincrona / azionamento motore ad alta velocità
Schede di espansione bus Mainstream: PROFINET, CANopen, EtherCAT
6.PG card: OC, differenziale, UVW, resolver PG card, seno e coseno PG card
Trifase CA 340 V-460 V 0,75 kW-710 kW
660 V-690 V 18,5 kW-800 kWL'inverter serie EM760 è un inverter di controllo vettoriale ad alte prestazioni lanciato da SINEE, che integra l'azionamento sincrono del motore e l'azionamento asincrono del motore. Supporta motori asincroni trifase CA e motori sincroni a magneti permanenti; tecnologie di controllo dell'azionamento, quali la tecnologia di controllo vettoriale VF (VF) migliorata, la tecnologia di controllo vettoriale senza sensore di velocità (SVC) e la tecnologia di controllo vettoriale del sensore di velocità (FVC); uscita di velocità e uscita di coppia; accesso Wi-Fi e debug software di background; Espansioni quali schede di espansione i/o, schede di espansione bus di comunicazione e schede PG.
Caratteristiche del convertitore di frequenza serie EM760:
1.filtro C3 incorporato standard per soddisfare i requisiti elevati di compatibilità elettromagnetica
Reattore CC incorporato per ridurre la distorsione della corrente di ingresso e aumentarla il fattore di potenza
Pannello LCD standard, facile da usare
4.integrazione del motore sincrono a magneti permanenti / motore asincrono / magnete permanente
motore a riluttanza sincrona / azionamento motore ad alta velocità
Schede di espansione bus Mainstream: PROFINET, CANopen, EtherCAT
6.PG card: OC, differenziale, UVW, resolver PG card, seno e coseno PG card
| Articolo | Specifiche | |
| Alimentazione | Tensione nominale dell'alimentatore | Trifase da 340V-10% a 460V+10% 50 Hz ± 5%; tasso di squilibrio di tensione: <3% |
| Uscita | Tensione di uscita massima | La tensione di uscita massima è uguale alla tensione di alimentazione in ingresso. |
| Corrente di uscita nominale | Uscita continua del 100% di corrente nominale | |
| Corrente di sovraccarico massima | Modello G: Corrente nominale 150% per il modello 60 s P: Corrente nominale 120% per 60 s (portante 2 kHz; ridurre la potenza per i vettori oltre questo livello) | |
| Controllo di base | Modalità di guida | Controllo V/F (VVF); controllo vettoriale senza sensore di velocità (SVC) controllo vettoriale sensore di velocità (FVC) |
| Modalità di input | Ingresso frequenza (velocità), ingresso coppia | |
| Modalità di controllo avviamento e arresto | Tastiera, terminale di controllo (controllo a due linee e controllo a tre linee), comunicazione | |
| Gamma di controllo della frequenza | 0.00~600.00Hz/0.0~3000.0Hz | |
| Risoluzione della frequenza di ingresso | Ingresso digitale: 0.01Hz ingresso analogico: 0.1% della frequenza massima | |
| Gamma di controllo velocità | 1:50 (VVF), 1:200 (SVC), 1:1000 (FVC) | |
| Precisione del controllo della velocità | ±0.5% (VVVF), ±0.2% (SVC), ±0.02% (FVC) | |
| Tempo di accelerazione e decelerazione | 0.01s~600.00s/0.1s~600.0s/1s~60000s | |
| Caratteristiche di tensione/frequenza | Tensione di uscita nominale regolabile al 20%~100%, frequenza di riferimento regolabile 1 Hz~600 Hz/3000 Hz | |
| Sovralimentazione coppia | Curva di sovralimentazione della coppia fissa, qualsiasi curva V/F opzionale | |
| Coppia iniziale | 150%/3 Hz (VVF), 150%/0,25 Hz (SVC), 180%/0 Hz (FVC) | |
| Precisione del controllo della coppia | ±5% di coppia nominale (SVC), ±3% di coppia nominale (FVC) | |
| Autoregolazione della tensione di uscita | Quando la tensione di ingresso cambia, la tensione di uscita rimane sostanzialmente invariata. | |
| Limite di corrente automatico | La corrente di uscita viene limitata automaticamente per evitare frequenti viaggi di sovracorrente. | |
| Frenata CC | Frequenza di frenata: Da 0.01 a frequenza massima tempo di frenata: 0~30S corrente di frenata: 0%~150% corrente nominale | |
| Sorgente di ingresso del segnale | Comunicazione, velocità multiple, analogica, impulsi ad alta velocità, ecc. | |
| Ingresso e uscita | Alimentazione di riferimento | 10,5 V±0,5 V/20 ma |
| Alimentazione comando terminale | 24 V/200 ma | |
| Terminale di ingresso digitale | 7 (configurazione standard X1~X7) + 3 (scheda di estensione X8~X10) ingressi multifunzione digitali a canale: X7 può essere utilizzato come terminale di ingresso ad impulsi ad alta velocità (F02.06 = 35/38/40); X1~X6 e X8~X10, totalmente 9 terminali che possono servire solo come terminali di ingresso digitale ordinari | |
| Terminale di ingresso analogico | 3 (configurazione standard AI1 ~ AI3) + 1 (scheda di estensione AI4)-ingresso analogico canale: 1 canale AI1: Supporto 0 ~ 10V o -10~ 10V, opzionale per la selezione utilizzando il codice funzione F02.62; AI2/AI3 a 2 canali: Supporto 0 ~ 10V o 0~ 20mA o 4~ 20mA, opzionale per la selezione utilizzando il codice funzione F02.63 e F02.64 è opzionale; AI4 a 1 canale: Supporto 0 ~ 10V o -10~ 10V, opzionale per la selezione utilizzando il codice funzione F02.65 | |
| Terminale di uscita digitale | 2 uscite multifunzione a collettore aperto (Y1/Y2 standard) + 2 uscite multifunzione a relè (R1: EA/EB/EC e R2: RA/RB/RC) + 2 uscite multifunzione a relè (R3: RA3/RC3 e R4: RA4/RC4) uscite multifunzione a relè corrente massima in uscita del collettore: 50 ma; Capacità contatto relè 250 V CA/3A o 30 V CC/1A, con EA-EC e RA-RC normalmente aperti, EB-EC e RB-RC normalmente chiusi; RA3-RC3, RA4-RC4 normalmente aperti | |
| Terminale di uscita analogica | Terminali di uscita analogici multifunzione a 2 canali (M1/M2) per l'uscita 0~10V o 0~20mA o 4~20mA, opzionali per la selezione utilizzando i codici funzione F03.04 e F03.05 | |
| Pannello operativo | Display LCD | Il tubo digitale LCD visualizza informazioni rilevanti sull'inverter. |
| Copia dei parametri | Le impostazioni dei parametri dell'inverter possono essere caricate e scaricate per una rapida copia dei parametri. | |
| Protezione | Funzione di protezione | Cortocircuito, sovracorrente, sovratensione, sottotensione, perdita di fase, sovraccarico, surriscaldamento, velocità eccessiva, perdita di carico, guasto esterno, ecc. |
| Condizioni di utilizzo | Posizione | Al chiuso, a un'altitudine inferiore a 1 km, privo di polvere, gas corrosivi e luce solare diretta |
| Ambiente applicabile | Da -10ºC a +50ºC, riduzione di potenza del 5% per 1ºC aumento superiore a 40ºC, da 20% a 90% di umidità relativa (senza condensa) | |
| Vibrazione | Inferiore a 0,5 g | |
| Ambiente di stoccaggio | -40ºC~+70ºC | |
| Metodo di installazione | Armadio elettrico a parete, a pavimento, a parete | |
| Livello di protezione | Livello di protezione | Standard IP21/IP20 (rimuovere il coperchio in plastica sulla parte superiore della plastica caso) |
| Metodo di raffreddamento | Metodo di raffreddamento | Raffreddamento ad aria forzata |
