STM32F103CBT6 IC

Descrizione

STM32F103CBT6:  MCU 32 STM32F ARM Cortex M3 RISC 128 KB Flash 2,5V/3,3V 48 pin tray LQFP

Pacchetto: LQFP-48

MFR. Codice: STM32F103CBT6

MFR.: ST

Scheda tecnica:  (E-mail o chat per file PDF)

Stato ROHS:

Qualità: 100% originale

Garanzia: 180 giorni



La linea STM32F103xx a media densità incorpora il core RISC ARM Cortex-M3 a 32 bit ad alte prestazioni che opera a una frequenza di 72 MHz, memorie integrate ad alta velocità (memoria Flash fino a 128 Kbyte e SRAM fino a 20 Kbyte) e un'ampia gamma di i/o e periferiche potenziate collegate a due bus APB. Tutti i dispositivi offrono due ADC a 12 bit, tre timer a 16 bit per impieghi generali più un timer PWM, nonché interfacce di comunicazione standard e avanzate: Fino a due I²Cs e SPI, tre USART, un USB e un CAN. I dispositivi funzionano da un alimentatore da 2.0 a 3.6 V. Sono disponibili sia nella gamma di temperatura da -40 a +85 °C che nella gamma di temperatura estesa da -40 a +105 °C. Un set completo di modalità di risparmio energetico consente la progettazione di applicazioni a bassa potenza. La linea di prestazioni a media densità STM32F103xx include dispositivi in sei diversi tipi di contenitore: Da 36 pin a 100 pin. A seconda del dispositivo scelto, sono inclusi diversi set di periferiche, la descrizione che segue fornisce una panoramica della gamma completa di periferiche proposte in questa famiglia. Queste caratteristiche rendono la famiglia di microcontrollori STM32F103xx a media densità per prestazioni di linea adatta per un'ampia gamma di applicazioni, come azionamenti per motori, controllo applicazioni, Apparecchiature medicali e portatili, PC e periferiche di gioco, piattaforme GPS, applicazioni industriali, PLC, inverter, Stampanti, scanner, sistemi di allarme, video intercom e HVAC.

Caratteristiche principali

• Core CPU CORTEX™-M3 A 32 bit ARM
• Frequenza massima 72 MHz, 1.25 DMIPS/MHz (Dhrystone 2.1) prestazioni con accesso alla memoria in stato di attesa 0
• Moltiplicazione a ciclo singolo e divisione hardware
• Ricordi
• 64 o 128 Kbyte di memoria Flash
• 20 Kbyte di SRAM
• Gestione orologio, reset e materiali di consumo
• Alimentazione applicazione da 2.0 a 3.6 V e i/o
• POR, PDR e rilevatore di tensione programmabile (PVD)
• Oscillatore al quarzo da 4 a 16 MHz
• RC interno da 8 MHz con rivestimento in fabbrica
• RC interno da 40 kHz
• PLL per clock CPU
• Oscillatore a 32 kHz per RTC con calibrazione
• Bassa potenza
• Modalità di sospensione, arresto e standby
• Alimentazione VBAT per RTC e registri di backup
• 2 convertitori A/D da 1 μs a 12 bit (fino a 16 canali)
• Gamma di conversione: Da 0 a 3.6 V.
• Capacità di campionamento e mantenimento doppio
• Sensore di temperatura
• DMA
• Controller DMA a 7 canali
• Periferiche supportate: Timer, ADC, SPI, I²Cs e USART
• Fino a 80 porte i/o veloci
• 26/37/51/80 i/o, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti 5 V-tolerant
• Modalità debug
• Interfacce di debug del filo seriale (SWD) e JTAG
• 7 timer
• Tre timer a 16 bit, ciascuno con un massimo di 4 IC/OC/PWM o contatore di impulsi e ingresso encoder in quadratura (incrementale)
• Timer PWM a 16 bit con controllo motore con generazione di tempi morti e arresto di emergenza
• 2 timer watchdog (indipendenti e a finestra)
• Downcounter a 24 bit con timer Systick
• Fino a 9 interfacce di comunicazione
• Fino a 2 interfacce I²C (SMBus/PMBus)
• Fino a 3 USART (interfaccia ISO 7816, LIN, capacità IrDA, controllo modem)
• Fino a 2 SPI (18 Mbit/s)
• Interfaccia CAN (2.0B attivo)
• Interfaccia USB 2.0 ad alta velocità
• Unità di calcolo CRC, ID univoco a 96 bit
• I pacchetti sono ECOPACK®

Linea di prodotti aziendali



Certificati

Perché scegliere noi

• Situato a Shenzhen, il centro del mercato elettronico della Cina.
• Garanzia del 100% qualità dei componenti: Originale.
• Scorte sufficienti sulla vostra richiesta urgente.
• I colleghi più esperti vi aiutano a risolvere i problemi per ridurre i rischi con produzione su richiesta
• Spedizione più rapida: I componenti in stock possono essere spediti lo stesso giorno .
• Manutenzione 24 ore su 24

Avviso:

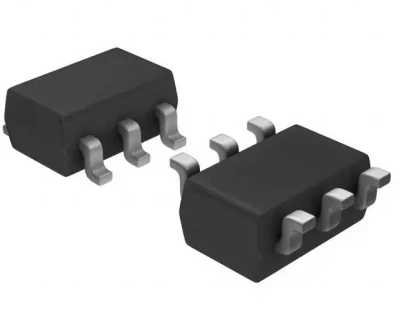

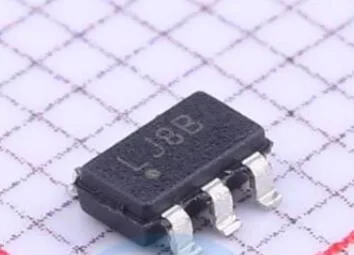

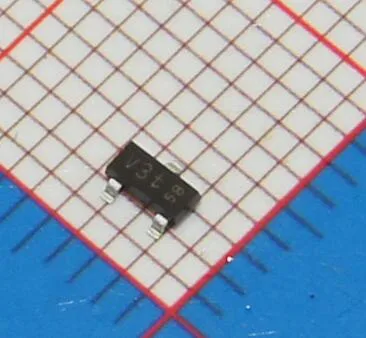

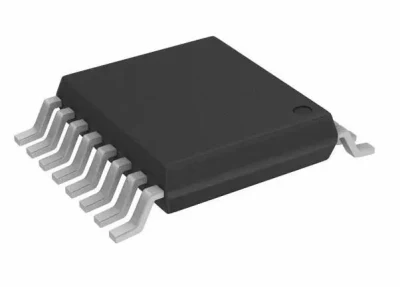

1. Le immagini dei prodotti sono solo di riferimento.
