Descrizione del Prodotto

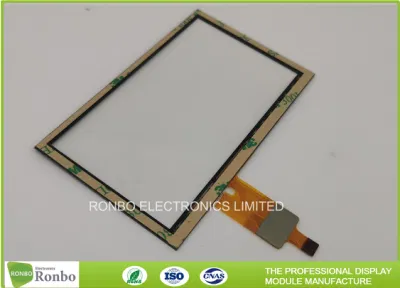

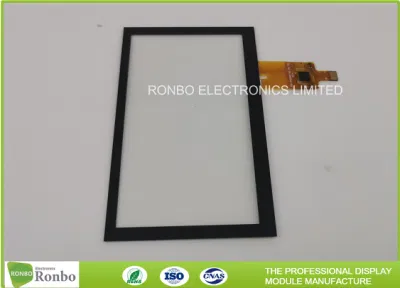

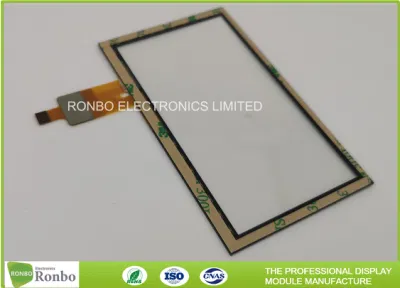

Schermo tattile capacitivo proiettato P+G da 4.3 pollici con Multi Touch Screen Con interfaccia I2C
Principio di funzionamento:
Il touch panel capacitivo funziona attraverso l'induzione di corrente del corpo. Quando il dito si trova sulla superficie del pannello a sfioramento o in prossimità di essa, a causa del campo elettrico del corpo, l'utente e la superficie del pannello a sfioramento formano una capacità di accoppiamento.
Per corrente ad alta frequenza, la capacità è un conduttore diretto, quindi le dita aspirano una piccola corrente dal punto di contatto, amplificando e calcolando con precisione questo segnale di corrente,
Infine, il controller lavora la posizione del punto di contatto
Tecnologia touchscreen capacitivo proiettato:
- La tecnologia capacitiva proiettata consente un funzionamento più preciso e flessibile attaccando lo strato conduttivo sul touch screen.
- Il touch screen capacitivo proiettato utilizza più strati di vetro o pellicola con incollaggio ottico nel processo di assemblaggio.
- La lente di copertura è solitamente realizzata in vetro temperato che può resistere a urti e urti.
- I touch panel capacitivi proiettati sono integrati con IC ad alte prestazioni e gli utenti possono ingrandire, ridurre, ruotare, capovolgere e trascinare le pagine facilmente grazie al supporto gestuale multi-touch (schermo multi-touch).
| Confronto tra il touch panel capacitivo e il touch panel resistivo | |
| Pannello tattile capacitivo | Touch panel resistivo |
| Touch (pressione non necessaria) | Premere (pressione attivata) |
| Non è richiesta alcuna calibrazione | Taratura richiesta (deriva della resistenza sulla pellicola) |
| Migliore durata, nessun invecchiamento significativo | Il display diventa bianco quando invecchia |
| Gestisce temperature elevate | La pellicola si rompe ad alta temperatura |
| Trasparenza migliore, potenza ottica ridotta | Trasmissione bassa |
| Può essere antivandalismo (vetro spesso/plastica) | Facilmente danneggiato (strato superiore sottile) |
| Resistente ai graffi (con vetro) | Soggetto a graffi |
| Stilo non deve essere | Bisogno di stilo, facile da perdere |
Specifiche del prodotto:
Spiegazione delle strutture:
* P+G=PET+vetro (la lente di copertura è PET e il sensore tattile è vetro).
* G+G=vetro+vetro (la lente di copertura è in vetro e il sensore tattile è in vetro).
* G+F/F=vetro+pellicola+pellicola (la lente di copertura è in vetro e il sensore tattile è in pellicola+pellicola).
* CG= vetro di copertura, od= dimensione esterna, VA= area di visualizzazione.
| N. modello: | RXC-PG04302C-01 |
| Dimensioni schermo: | 4.3 pollici |
| Risoluzione: | 480*272 |
| Dimensioni esterne(L*a): | 104,8x64 mm |
| Area di visualizzazione (L*a): | 96.14*54,76 mm |
| Tipo di tocco: | Pannello tattile capacitivo multi-touch |
| Struttura: | P+G |
| Trattamento superficie: | Personalizzato |
| Spessore coperchio / sensore: | Coperchio: 0,25 mm, sensore: 0,7 mm |
| Spessore totale: | 1,08 mm (non include nastro doppio) |
| Controller: | FT5316 o equivalente |
| Forza di azione tattile: | 30~60 g. |
| Tensione di esercizio: | 2,8 V~3,3 V. |
| Trasmittanza: | ≥80% |
| Durezza superficie: | 3 ORE |
| Interfaccia: | IIC |
| Pin N.: | 10 Pin |
| Passo pin: | 0,5 mm |
| Tipo di collegamento: | Connettore FPC |
| Supporto del sistema operativo: | Linux, Android, Windows |
| Temperatura di esercizio: | -20 ~ +70ºC |
| Temperatura di conservazione: | -30 ~ +80ºC |
Schermo tattile capacitivo proiettato personalizzato:
- Il nostro design capacitivo del pannello a sfioramento può essere adatto per il design del contenitore dei clienti per coprire la lente o sostituire i pulsanti fisici sul modulo originale.
- siamo inoltre in grado di realizzare la forma personalizzata necessaria per adattarsi alla progettazione meccanica del cliente.
- Grazie al software di simulazione, alle apparecchiature ad alta precisione e alla semplificazione del processo di assemblaggio, siamo in grado di produrre il campione in tempi più brevi e con costi di sviluppo inferiori.
 | Caratteristiche dell'obiettivo > forma: Irregolare e foro > colore: Stampa seta, Logo > marchio vetro: AGC, Corning, CSG, ECC. > trattamenti: AG, AR, AF, antiesplosione Spessore: 0,55 mm, 0,7 mm, 1,0 mm, 1,1 mm, 1,8 mm, 2,0 mm, 3,0 mm, 4,0 mm |
Caratteristiche del sensore > materiale del sensore: Vetro, pellicola, pellicola + pellicola > spessore: 0,125mm,0,4mm, 0,55mm, 0,7mm, 1,1mm > FPC: Design della forma opzionale > IC: Focaltech, Goodix, Cypress, EETI > INTERFACCIA: IIC, USB, RS232, SPI | |
Montaggio > incollaggio ottico con oca > nastro adesivo a doppia faccia |
Applicazione del prodotto:
| Dispositivi di telecomunicazione | Telefono, Interphone, Smart Watch, Tablet PC, PDA |
| Prodotti di consumo | Fotocamera, lettore DVD, cellulare, lettore di giochi, cornice fotografica digitale, Lettore e-Book, lettore MP3, MP4 PMP, PC Netbook |
| Attrezzatura tecnica | Controller per ascensori, macchina industriale, monitor di sicurezza, POS |
| Automazione dell'ufficio | Stampante, scanner, fax, monitor desktop, monitor desktop |
| Elettrodomestici | Display aria condizionata, frigorifero, campanello video, macchina intelligente |
| Display per auto | GPS, navigazione prodiabile, lettore video, tachimetro, registratore |
| Prodotti IT | Video digitale, lettore multimediale, macchina pubblicitaria |
| Apparecchiature mediche | Macchina a ultrasuoni, monitor mediale, imaging medico, assistenza sanitaria |
Imballaggio e spedizione e consegna
Dettagli confezione:
Tutti i prodotti sono imballati nel modo giusto per mantenerli sicuri.
Per prodotti di piccole dimensioni utilizziamo vassoio + cartone,
Per le misure più grandi usiamo fessura in schiuma + cartone.
progettiamo anche i pacchetti in base alle esigenze dei clienti
Dettagli di spedizione:
Per ordini di piccole quantità: Spediamo con UPS Air-Express, o DHL/FEDEX/TNT/EMS Express, è sicuro e veloce.
Per ordini di grandi quantità: Spediamo dall'agente di carico dell'acquirente in Cina,
possiamo anche spedire via aerea o via mare con il nostro agente di carico.
Dettagli consegna:
Campione pronto: Entro 1 settimana
Esempio personalizzato: 1~2 settimane
Produzione in serie: 3-4 settimane
La nostra azienda:
Ronbo Electronics Ltd. , è uno dei principali fornitori di display. La sua linea di produzione comprende moduli LCD, TFT e IPS di piccole e medie dimensioni per una vasta gamma di applicazioni industriali e di consumo. Siamo uno dei principali fornitori di display di moduli LCD a caratteri, moduli LCD grafici, moduli TFT e IPS e touch screen. I moduli LCD di alta qualità sono realizzati in base alla nostra esperienza tecnica e alla nostra catena di fornitura ben gestita.
Inoltre, la nostra azienda ha superato le certificazioni ISO 9001 e RoHS.
Adottando un sistema di gestione computerizzato, un processo di produzione automatico e una tecnologia avanzata, siamo in grado di supportare costantemente i nostri clienti in tutto il mondo con prodotti qualificati ed affidabili.
Il nostro sito web: http://ronboelectronics.en.made-in-china.com
Il nostro vantaggio:
| Esperienza ricca | Buona conoscenza del mercato degli espositori per mettere insieme le soluzioni che aggiungono valore e forniscono una proposta unica per cliente |
| Attrezzature avanzate | La macchina di incollaggio FPC&IC completamente automatica, la macchina di fissaggio film, la macchina CNC, la macchina di lucidatura Advance garantiscono la qualità del prodotto |
| Controllo qualità | Far avanzare lo strumento di ispezione e le attrezzature per garantire un'ispezione del 100% per ogni pezzo prima della spedizione |
| Risposta rapida | Realizzate rapidamente le vostre idee personalizzate e preparatevi un campione in breve tempo |
| Basso MOQ | Dipende dal prodotto |
| Alimentazione stabile | 1~10 anni di fornitura |
| Ampia gamma | Offre una soluzione completa dal modulo LCD monocromatico a quello a colori, collegamento ottico tra display e vetro di copertura e schermo a sfioramento |
| Grande capacità produttiva | Capacità operativa 2 KK mensile |
| Garanzia di qualità | Conforme a RoHS |
| Gestione | ISO 9001:2008, ISO 14001:2004 |
Linea di prodotti:
☆ Clean Room classe [email protected], Pressurec 0,8kgf
☆ pavimento antistatico, resistenza: Da 1x10 ohm a 1x10 ohm
☆ linee di produzione COG: 4 .
☆ linee di produzione retroilluminate: 2 .
☆ la capacità della macchina esistente sarà di 1 KK al mese.
Politica di qualità:
Tutti i materiali che acquistiamo per effettuare qualsiasi ordine sono di alta qualità e conformi alla direttiva RoHS, e la qualità di controllo con il sistema di gestione ISO 9001:2008.
Far avanzare lo strumento di ispezione e le attrezzature per garantire un'ispezione del 100% per ogni pezzo prima della spedizione
Certificazione:
DOMANDE FREQUENTI:
D: Come posso ottenere alcuni campioni?
R: Non ne forniamo uno gratuito, ma possiamo avere uno sconto quando riordinate secondo quantità diverse, e vincerete almeno il 3% di sconto.
D: Che cos'è il MOQ?
R: Dipende da diversi prodotti. Per confermare il MOQ, contatta il reparto vendite.
D: Come si controlla la qualità?
R: Tutti i materiali che acquistiamo per effettuare qualsiasi ordine sono di alta qualità e conformi alla direttiva RoHS, e la qualità di controllo con il sistema di gestione ISO 9001:2008, ISO 14001:2004.
Far avanzare lo strumento di ispezione e le attrezzature per garantire un'ispezione del 100% per Ogni pezzo prima della shipment0*480 CapacitouScreenCDsplay
D: Il prodotto è coperto da garanzia?
R: Sì, offriamo 12 mesi di garanzia per i nostri prodotti.
D: Qual è il tuo metodo di pagamento?
A: Pagamento: T/T, Paypal, Western Union, ecc.
Per i campioni: Pagamento anticipato.
Per la produzione in serie: 30% di deposito e 70% di saldo prima della spedizione.
D: Offrite soluzioni personalizzate?
R: Sì, possiamo offrire soluzioni personalizzate se i prodotti standard non sono in grado di soddisfare le esigenze dell'acquirente.
